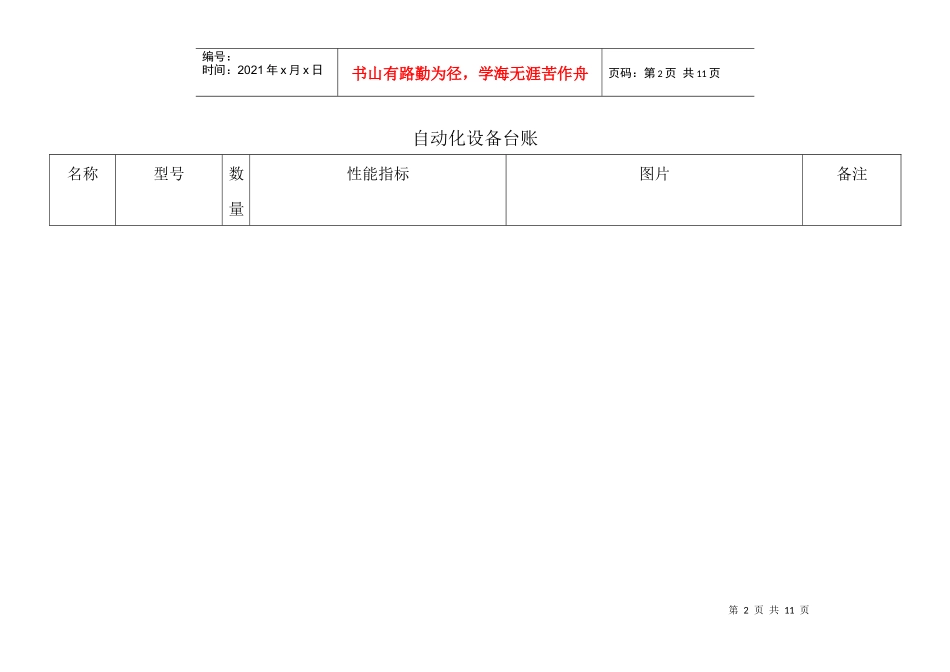

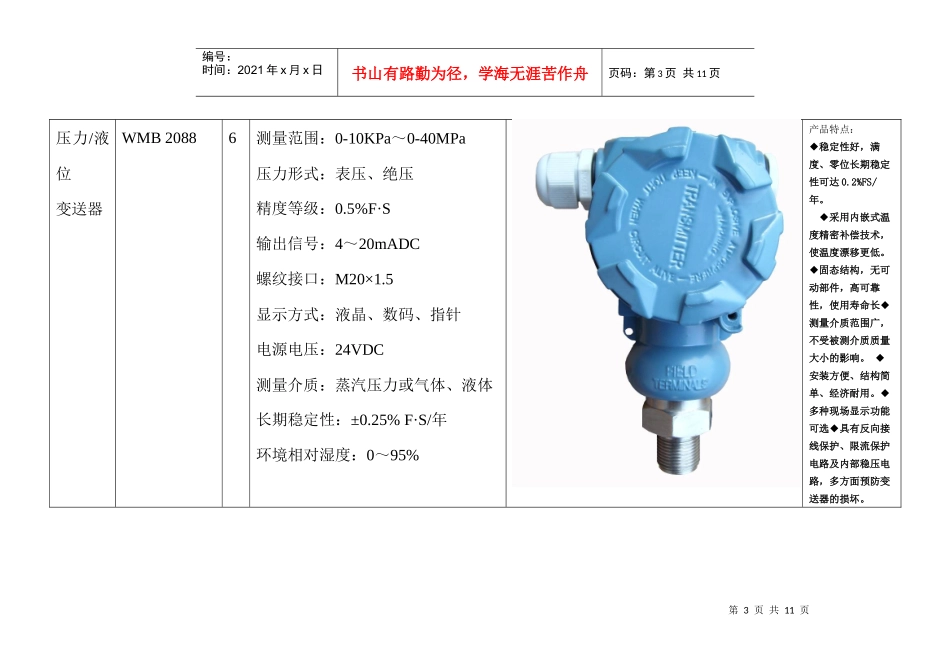

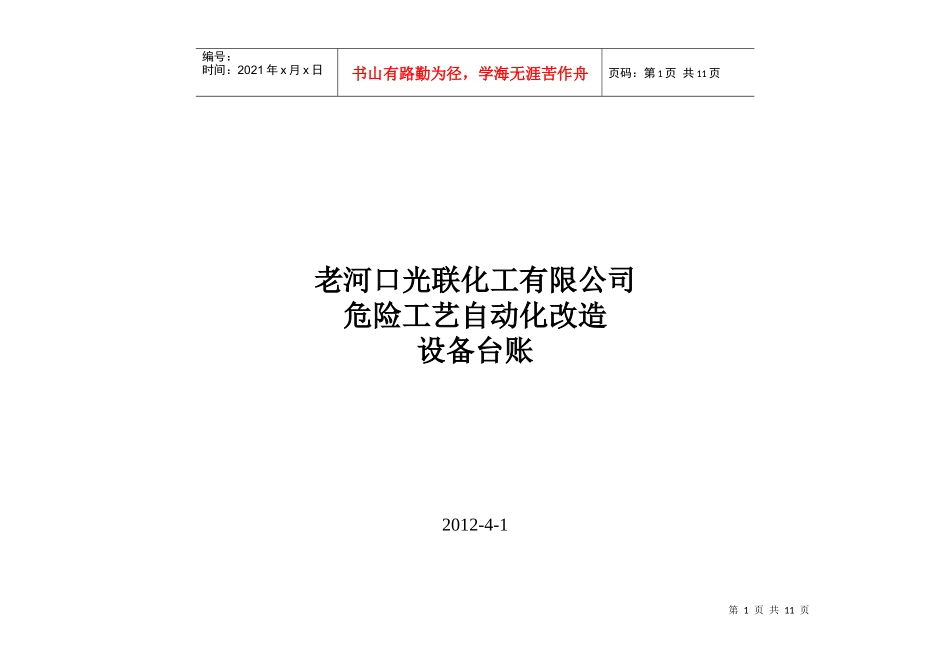

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页老河口光联化工有限公司危险工艺自动化改造设备台账2012-4-1第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页自动化设备台账名称型号数量性能指标图片备注第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页压力/液位变送器WMB20886测量范围：0-10KPa～0-40MPa压力形式：表压、绝压精度等级：0.5%F·S输出信号：4～20mADC螺纹接口：M20×1.5显示方式：液晶、数码、指针电源电压：24VDC测量介质：蒸汽压力或气体、液体长期稳定性：±0.25%F·S/年环境相对湿度：0～95%产品特点：◆稳定性好，满度、零位长期稳定性可达0.2%FS/年。◆采用内嵌式温度精密补偿技术，使温度漂移更低。◆固态结构，无可动部件，高可靠性，使用寿命长◆测量介质范围广，不受被测介质质量大小的影响。◆安装方便、结构简单、经济耐用。◆多种现场显示功能可选◆具有反向接线保护、限流保护电路及内部稳压电路，多方面预防变送器的损坏。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页气动调节阀双高q6tbs41f4-16c2压力：136MPa通径：15mm使用温度：≤150℃适用介质：耐酸碱、气体或液体气动切断阀双高q6tbs41f4-16c4压力：136MPa通径：15mm使用温度：≤150℃适用介质：耐酸碱气体或液体第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页可燃有毒气体探测器ZBK—1000气体报警控制器10检测原理催化燃烧式基本误差≤±5%F•S检测范围0—100%LEL分辨率1%LEL取样方式扩散式低限报警20%LEL（可调）防爆型式隔爆式高限报警50%LEL防爆等级ExdCT6Ⅱ报警音量≥70dB报警方式声光报警电源AC220VDC24V显示方式数字显示工作环境温主要的特点:◆DC4—20MA/RS485输出，与DCS或PLC等系统接口◆用户任意设置测量用于计量ppm或LEL%◆实现与毒气或可燃气体探测器的混合配置◆高、低报警控制输出，故障报警输出◆接收标准信号DC4—20MA◆显示所测气体浓度◆声光报警信号第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页度：-40℃～70℃响应时间≤30S湿度：≤93%RH可燃(有毒)气体报警控制器WMKY-2000型额定电压：AC220V50Hz额定功率：＜10W每路工作温度：0~40℃工作湿度：≤90%RH报警输出：无源开关量报警方式：声光报警产品特点◆4～20mADC三线制标准信号输出；可选带触点信号输出；◆调试、测试信号十分方便，只要打开仪表盖即可直接操作；◆长期稳定性好；◆重复性好；◆可靠性高；◆可对多种气体介质测量第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页双金属温度计金华吉福WZBP-24S6量程;-50~50℃℃电源：24vdc产品特点：◇输出4～20mA标准恒流信号，与被测温度成线性关系。◇输出高阻抗、大信号、无射频干扰影响。◇具有防爆、防震、防潮、防热、防有害气体的功能。◇带电源极性接反保护功能。◇具有较强的远传功能，安装使用极为方便。◇热电偶变送器本身具有冷端补偿、不用外接补偿导线和其它补偿措施。第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页变频器ALPHA5000-3004GB/35R5PB2额定输入电压：380~440V额定输入电流：10.7.15.5A适配电机容量：4/5.5Kw额定输出电流：9/13A频率：0~650hz第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页PLC模块信捷XC3-24R/T/RT-E/C1绝缘电压DC500V2MΩ以上抗噪声1000V1uS脉冲1分钟环境温度0~60℃℃环境湿度5%~95%通讯口1RS-232，连接上位机、人机界面编程或调试通讯口2RS-232/RS-485，联网或连接智能仪表、变频器等通讯口3BD板扩展通讯口RS-232/RS-485安装可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上14点NPN输入，10点继电器（R）或晶体管（T）或继电器晶体管混合（RT）输出AC22...
