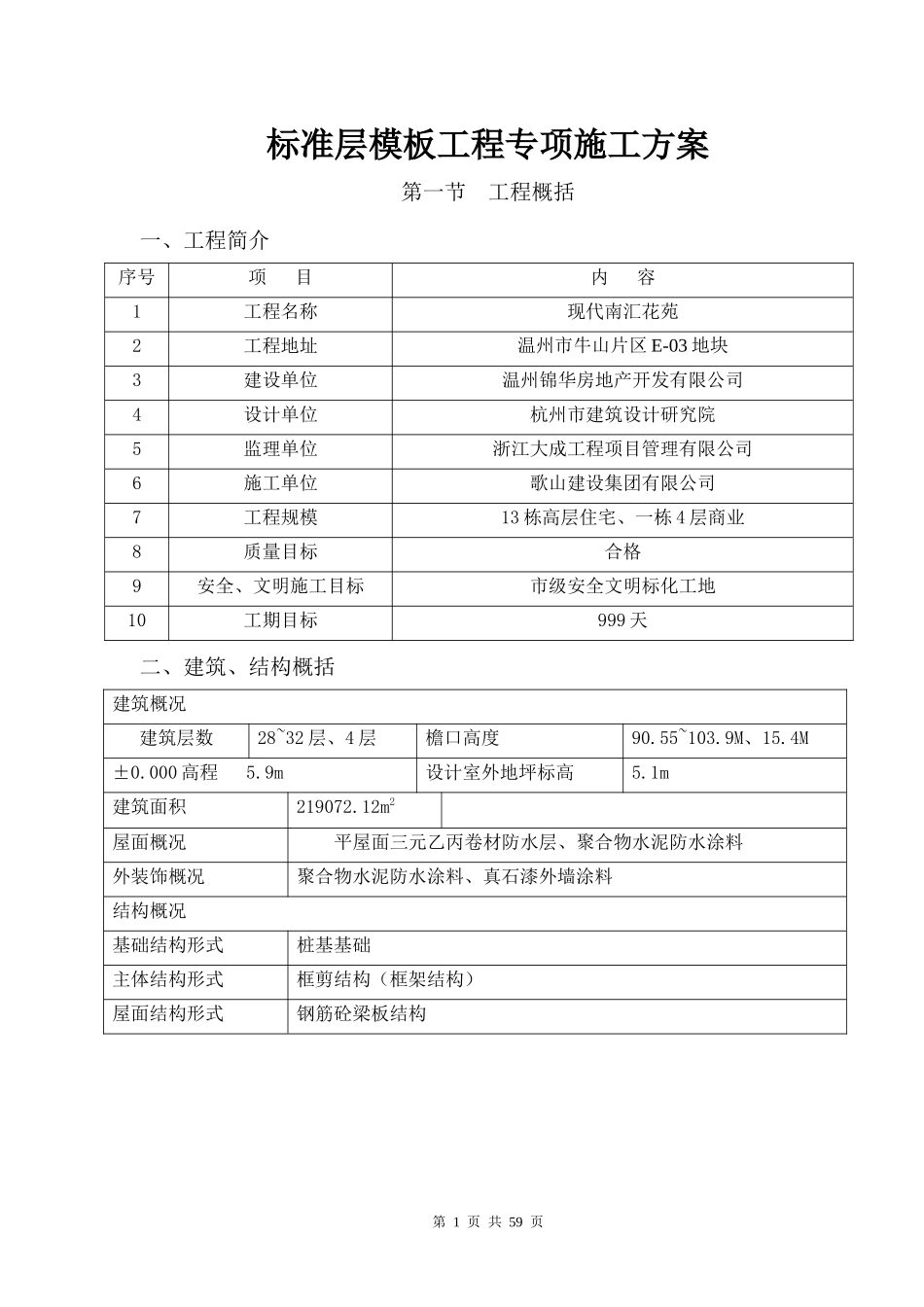

现代南汇花苑标准层模板工程专项施工方案_第1页
1/59
现代南汇花苑标准层模板工程专项施工方案_第2页
2/59
现代南汇花苑标准层模板工程专项施工方案_第3页
3/59
标准层模板工程专项施工方案第一节工程概括一、工程简介序号项目内容1工程名称现代南汇花苑2工程地址温州市牛山片区E-03地块3建设单位温州锦华房地产开发有限公司4设计单位杭州市建筑设计研究院5监理单位浙江大成工程项目管理有限公司6施工单位歌山建设集团有限公司7工程规模13栋高层住宅、一栋4层商业8质量目标合格9安全、文明施工目标市级安全文明标化工地10工期目标999天二、建筑、结构概括建筑概况建筑层数28~32层、4层檐口高度90.55~103.9M、15.4M±0.000高程5.9m设计室外地坪标高5.1m建筑面积219072.12m2屋面概况平屋面三元乙丙卷材防水层、聚合物水泥防水涂料外装饰概况聚合物水泥防水涂料、真石漆外墙涂料结构概况基础结构形式桩基基础主体结构形式框剪结构(框架结构)屋面结构形式钢筋砼梁板结构第1页共59页各单位工程结构构件一览表序号单位工程名称结构类型层数层高全高柱规格(净高)梁规格(净跨)板厚说明FMMb×b×h㎜l×b×h㎜㎜11号楼框剪28390.55400*400*30006300*240*550110标准层22号楼框剪29393.55400*400*30006000*240*550110标准层33号楼框剪323102.55400*540*30005200*240*550110标准层45号楼框剪28390.55500*500*30003200*240*550110标准层56号楼框剪323102.55400*500*30003150*240*550110标准层67号楼框剪323102.55400*500*30003150*240*550110标准层78号楼框剪323102.55400*600*30003600*240*550110标准层89号楼框剪313.15103.9500*600*31505800*240*550110标准层910号楼框架43.915.54500*500*390040.5*240*550120标准层1011号楼框剪28390.55400*400*30006300*240*550110标准层1112号楼框剪29393.55400*400*30006000*240*550110标准层1213号楼框剪28390.55400*400*30006300*240*550110标准层1314号楼框剪323102.55400*540*30005200*240*550110标准层第2页共59页模板支架构造方案一览表结构构件支架材料紧固件立杆间距(m)扫地杆水平杆(步距)剪刀撑(支撑)说明柱净高≥3.0M截面≥0.5M48×3.5钢管锻铸扣件两层450见桩模方案图≤5.50M≤0.4M48×3.5钢管锻铸扣件45~600见桩模方案图梁净跨≥0.6M梁高≥0.3M48×3.5钢管锻铸扣件双排≤0.90距地≤0.2≧0.1双向见梁模方案图≤5.3M≤0.6M48×3.5钢管锻铸扣件双排≤0.90距地≤0.2≤1.50双向见梁模方案图板层高≥3.00M48×3.5钢管锻铸扣件≤0.9距地≤0.2≤1.50双向见板模方案图≤5.5M48×3.5钢管锻铸扣件1.20~1.50距地≤0.2≤1.50间接见板模方案图第3页共59页第4页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共59页第二节模板装拆一、模板方案编制原则1、施工条件(1)施工现场场地能满足施工需要。(2)主体结构施工工期紧迫。(3)本工程的结构施工正值雨季施工,对室外的土建施工作业和施工安全影响较大。(4)本工程模板统一采用镜面板模板(板厚18mm)。(5)工程施工中须保证安全和文明施工。(6)面对以上工期紧、雨季施工难度大等特点,因此模板方案的编制应当充分考虑这些不利因素:1)、首先是施工的流水段划分应当合理,模板的配置数量应能满足施工流水要求。2)、模板的选型、模板的设计应当合理,尽可能采取整装整拆施工,发挥塔吊的机械性能,以提高工作效率,缩短工期。3)、各种模板必须是新品,严把产品质量关,模板质量不合格的,不许进入现场使用,重点是板的表面平整度和刚度。4)、各种架设工具进场前,必须经过油漆刷新处理,以达到施工现场文明整洁的要求。二、模板配制质量的规范要求按照清水混凝土应达到或超过中级抹灰的施工要求,制定模板配制质量的规范要求。1、现浇结构模板安装的允许偏差,应符合附表1的规定。模板安装的允许偏差附表1项次项目允许偏差(mm检验方法1轴线位置(柱、墙、梁)5尺量检查2底模上表面标高+5,-5用水准仪或拉线和尺量检查3截面尺寸(柱、墙、梁)-5尺量检查4每层垂直度5用2m托线板检查5相邻两板表面高低差2用直尺和尺量检查第5页共59页第4页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共59页6表面平整度4用2m靠尺和楔形塞尺检查2、固定在模板上的预埋件和预留洞均不得遗漏,安装必须牢固,位...
