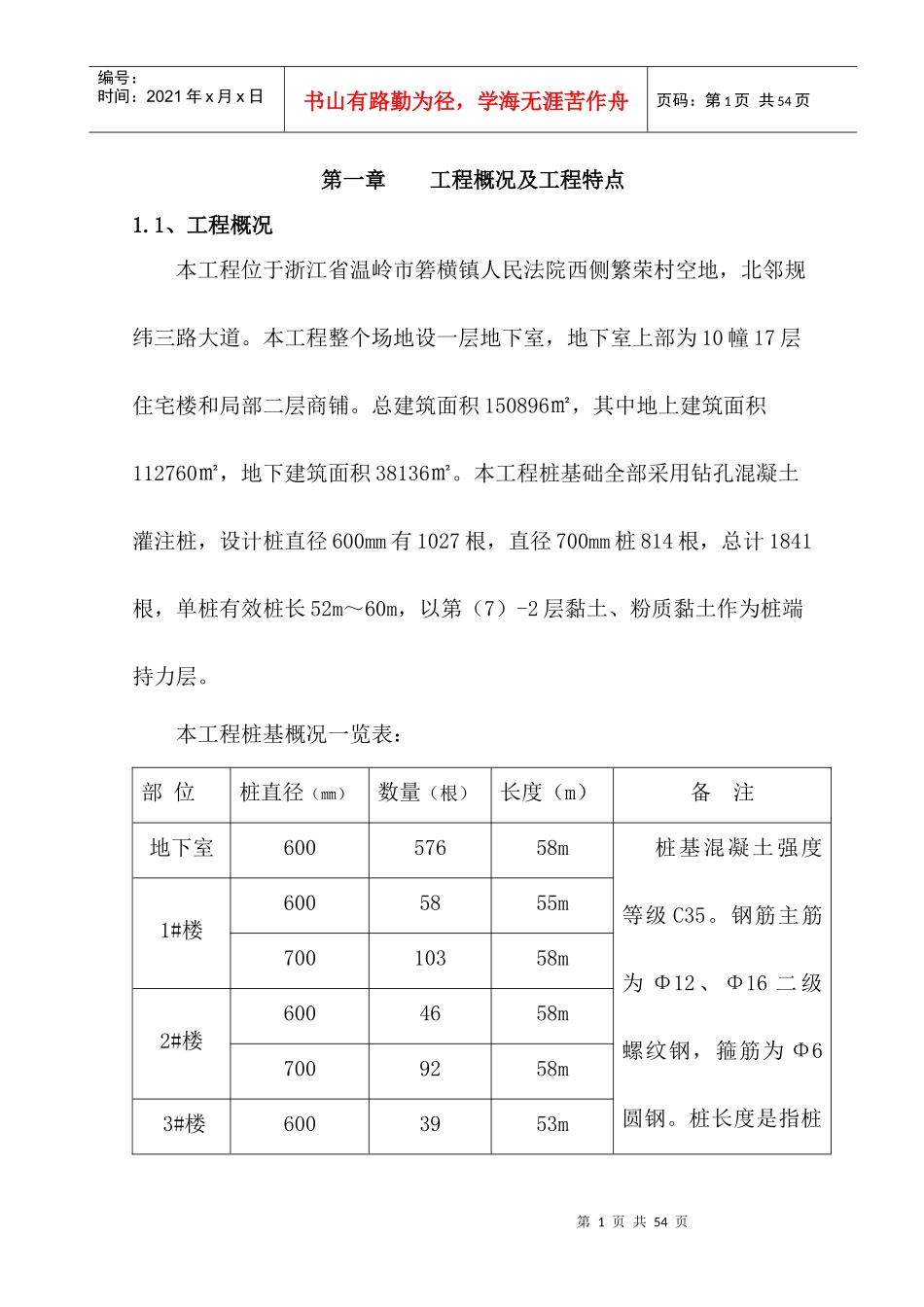

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页第一章工程概况及工程特点1.1、工程概况本工程位于浙江省温岭市箬横镇人民法院西侧繁荣村空地，北邻规纬三路大道。本工程整个场地设一层地下室，地下室上部为10幢17层住宅楼和局部二层商铺。总建筑面积150896㎡，其中地上建筑面积112760㎡，地下建筑面积38136㎡。本工程桩基础全部采用钻孔混凝土灌注桩，设计桩直径600mm有1027根，直径700mm桩814根，总计1841根，单桩有效桩长52m～60m，以第（7）-2层黏土、粉质黏土作为桩端持力层。本工程桩基概况一览表：部位桩直径（㎜）数量（根）长度（m）备注地下室60057658m桩基混凝土强度等级C35。钢筋主筋为Φ12、Φ16二级螺纹钢，箍筋为Φ6圆钢。桩长度是指桩1#楼6005855m70010358m2#楼6004658m7009258m3#楼6003953m第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页有效长度，施工时以控制桩长为主。7006957m4#楼6002858m7006658m5#楼6005160m70011460m6#楼6003358m7006258m设计单桩承载力最小值1865KN，单桩承载力最大值２８００KN。7#楼6004655m7007357m8#楼6003358m7006258m9#楼6006558m70010258m10#楼6003552m7007255m合计60010101825根700815第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页1.2、场区工程地质特性拟建施工场地地处海积平原，地形平坦，不具备滑坡、崩塌、泥石流等地质灾害产生的环境条件，场地稳定性较好，适宜建筑。根据勘察报告显示，在勘查深度范围内，场地勘探深度以浅地基土共分11个工程地质层，19个工程地质亚层，其各层特性详见地质勘察报告。1.3、施工组织设计编制依据：1、本工程桩基设计图及其说明。2、2004浙G23《钻孔灌注桩》图集。3、地质勘察报告。4、《建筑桩基技术规范》(JGJ94-2008)5、《工程测量规范》(GB50026-2002)6、《钢筋焊接及验收规程》(JGJ18-96)7、《混凝土结构工程施工质量及验收规范》（GB50204-2002）8、《混凝土质量控制标准》（GB50164-92）9、国家现行的其它有关规范、规程及标准。第二章施工准备施工必须做到精心组织，合理设计，科学管理，确保工程项目的顺利展开。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页2.1施工场地准备⑴施工场地准备开工前对施工场地进行必要的清理。根据施工场地布置图及钻机施工走向，埋设生产用水管，安装接头，埋设或架设施工用电缆，安装配电柜，挖砌泥浆池。场地周围挖好排水沟。在车辆进出口修筑洗车槽。临时设施布置充分考虑现场条件，现场搭建部分生产临时设施。所有临时设施均按计划统一、合理布置，以保证施工现场文明整洁。将规划定点轴线复测，作好引出桩工作，建立测量控制网。2.2施工技术准备（1）开工前会同甲方、监理、设计等部门进行图纸会审、技术交底，做好会审记录。（2）组织所有参与项目施工的生产、施工技术人员进行技术交底，认真学习，领会设计意图，使每个人都对该项目施工有一个全面的了解。（3）根据现行评定规范标准和施工资料验收要求，配合甲方按施工技术管理资料、质量保证资料及验收评定资料三大类备齐各种施工验收专用表格，报监理工程师审查。（4）会同甲方、监理对施工轴线点、水准点进行移交验签，根据第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页设计图纸在现场布设测量控制网，报监理工程师验收，测量控制点布设牢固，并做好保护标志。（5）张挂各种施工用图表，便于日常施工管理。（6）各项准备工作做完，具备开工条件后，填写开工报告，上报甲方及监理方审查，申请工程开工。2.3安全文明施工准备（1）在施工现场设置统一制作的工地平面图、工程概况牌、管理人员及监督电话牌、安全生产纪律牌、文明施工牌和现场防火责任牌。（2）开工前会同甲方收集施工场地内各类管线资料，制定管线保护技术措施，对施工人员进行书面交底，明确责任。（3）制作施工人员身份证明的胸卡，备足安全帽，并配有统一标志。2.4主要...
