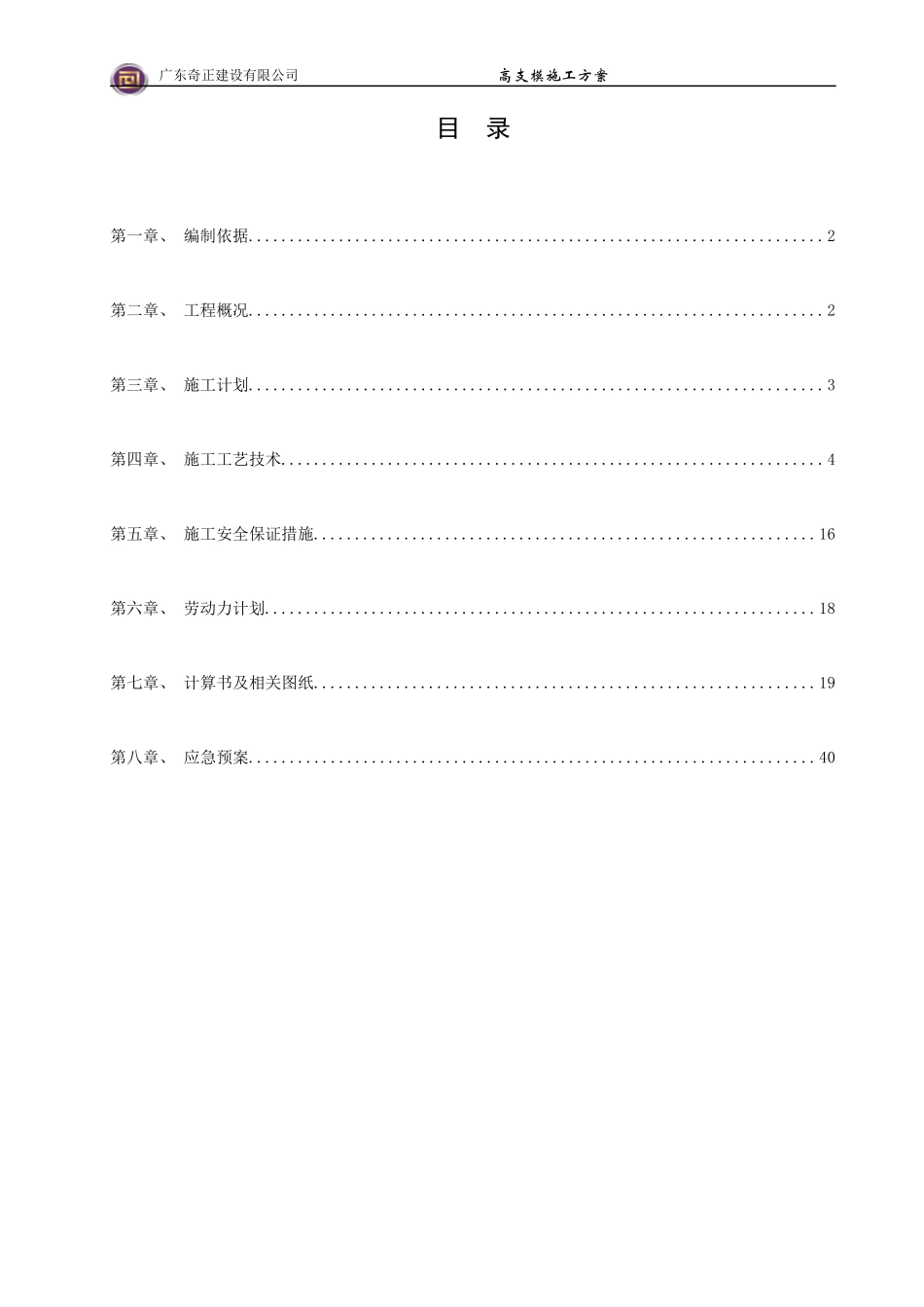

广东奇正建设有限公司高支模施工方案目录第一章、编制依据......................................................................2第二章、工程概况......................................................................2第三章、施工计划......................................................................3第四章、施工工艺技术..................................................................4第五章、施工安全保证措施.............................................................16第六章、劳动力计划...................................................................18第七章、计算书及相关图纸.............................................................19第八章、应急预案.....................................................................40第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页第一章、编制依据1、工程施工图纸及现场概况2、广东省《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ15-98-20143、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5、《建筑施工模板安全技术规范》（JGJ162-2008）6、《建筑施工临时支撑结构技术规范》（JGJ300-2013）7、《建筑施工安全技术统一规范》（GB50870-2013）8、《混凝土结构工程施工规范》（GB50666-2011）9、《建筑结构荷载规范》（GB50009-2012）10、《建筑施工安全检查标准》（JGJ59-2011）11、《混凝土结构设计规范》（GB50010-2010）12、《建筑施工高处作业安全技术规范》（JGJ80-91）13、《钢结构设计规范》（GB50017-2003）14、《冷弯薄壁型钢结构技术规范》(GB50018-2002)15、《木结构设计规范》（GB50005-2003）16、《钢管脚手架扣件》（GB15831-2006）第二章、工程概况建设单位：中山市安然房地产有限公司施工单位：广东奇正建设有限公司设计单位：广东华鼎新维设计工程有限公司监理单位：北京中联环建设工程管理有限公司勘察单位：广东中山地质工程勘察院场地位于中山市三角镇。本项目为商业住宅项目，用地面积6666.7平方米，建筑面积14262.59平方米。其中首层裙楼商业面积1448.62平方米，1幢塔楼2-15层住宅面积5108.48平方米，2幢塔楼2-10层住宅面积3236.92平方米，车库面积4154.19平方米，其他面积314.38平方米。结构形式采用框架－剪力墙结构，基础类型拟用桩基。本工程高支模高度：6.4m、6.6m，其高支模搭设范围内梁尺寸为：第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页200*600mm、250*500mm、250*600mm、250*700mm、250*800mm，板厚：100mm、110mm、120mm、130mm、140mm。本方案取层高6.6m、梁截面250×800及板厚140为计算案例，如果满足，则其它均参照此方案施工。第三章、施工计划第一节、施工进度计划详见总施工进度计划第二节、材料与设备计划主要周转材料计划表序号名称规格单位数量备注立杆48.3×3.2×1200根按实际立杆48.3×3.2×1800根按实际水平杆48.3×3.2×600根按实际水平杆48.3×3.2×900根按实际水平杆48.3×3.2×1200根按实际可调托撑36×5.0×500个按实际可调底座38×5.0×500个按实际钢管φ48.3mm×3.2mm米按实际胶合板1220mm×2440×12mm㎡按实际木方50×100mmm3按实际平网按实际对拉螺栓M14按实际扣件直角个按实际旋转个按实际对接个按实际设备工具配置计划表序号名称规格型号数量单位备注1锤子普通5把第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页2棕绳Φ15mm200米合格证3墨斗普通5个4红蓝铅笔普通5支放样用550米布尺普通5把合格证6水平尺1m4把合格证7水平仪AL322-A2台合格证8经纬仪DJD2-2PG1台合格证9安全带耐重100kg15条合格证第四章、施工工艺技术第一节、主要搭设方法选择模板方案时，主要考虑以下几点：1、模板及其支架的结构设计，力求做到结构安全可靠，造价经济合理。2、选用材料时，力求做...
