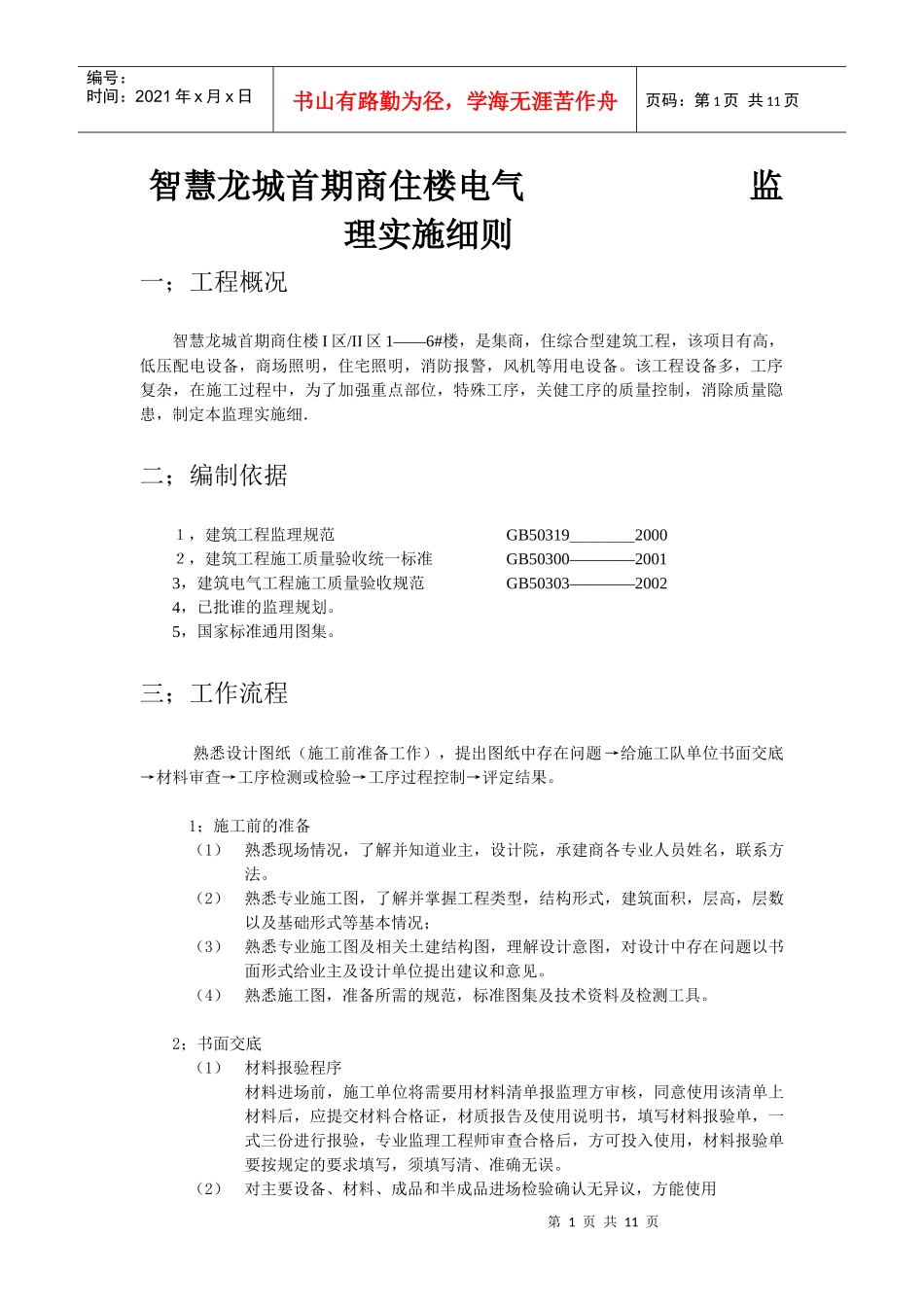

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页智慧龙城首期商住楼电气监理实施细则一；工程概况智慧龙城首期商住楼I区/II区1——6#楼，是集商，住综合型建筑工程，该项目有高，低压配电设备，商场照明，住宅照明，消防报警，风机等用电设备。该工程设备多，工序复杂，在施工过程中，为了加强重点部位，特殊工序，关健工序的质量控制，消除质量隐患，制定本监理实施细．二；编制依据１，建筑工程监理规范GB50319＿＿＿＿2000２，建筑工程施工质量验收统一标准GB50300————20013，建筑电气工程施工质量验收规范GB50303————20024，已批谁的监理规划。5，国家标准通用图集。三；工作流程熟悉设计图纸（施工前准备工作），提出图纸中存在问题→给施工队单位书面交底→材料审查→工序检测或检验→工序过程控制→评定结果。1；施工前的准备（1）熟悉现场情况，了解并知道业主，设计院，承建商各专业人员姓名，联系方法。（2）熟悉专业施工图，了解并掌握工程类型，结构形式，建筑面积，层高，层数以及基础形式等基本情况；（3）熟悉专业施工图及相关土建结构图，理解设计意图，对设计中存在问题以书面形式给业主及设计单位提出建议和意见。（4）熟悉施工图，准备所需的规范，标准图集及技术资料及检测工具。2；书面交底（1）材料报验程序材料进场前，施工单位将需要用材料清单报监理方审核，同意使用该清单上材料后，应提交材料合格证，材质报告及使用说明书，填写材料报验单，一式三份进行报验，专业监理工程师审查合格后，方可投入使用，材料报验单要按规定的要求填写，须填写清、准确无误。（2）对主要设备、材料、成品和半成品进场检验确认无异议，方能使用第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页（3）进口电气设备、器具和材料进场必须提供商检证明书中文的质量证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。3；工序报验程序（1）按《建筑工程施工质量验收统一标准》，对分部分项工程划分要求，每道工序施工完成前，施工单位自检合格后，填写工序报验单及附属相应的评定表、隐蔽工程记录，自检资料等质检资料，一式三份报监理审查，审查合格后，方能转入下道工序。（2）分项工程施工前，要求施工单位报该分项工程施工方案，审查合格后，方可进行施工。四；监理工作的控制要点及目标值1；成套配电柜、控制柜（屏、台）的动力、照明配电箱（盘）安装；（1）柜、屏、台、箱、盘的金属架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接且有标识。（2）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。(3):柜、屏、台、箱、盘间线路的线对地间绝缘电阻值,馈电线路必须大于0。5MΩ；二次回路必须大于1MΩ。（1）柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1应无闪络击穿现象；当绝缘电阻值在1~10MΩ时，做1000V交流工频耐压试验，时间1min应无闪络击穿现象。基础槽钢安装允许偏差项目允许偏差mm/m(mm/全长)不直度15水平度15不平行度/5(5):柜,屏,台,箱,盘相互间或与基础型钢应用镀锌螺栓连接,且防松零件齐全.(7):柜,屏,台,箱,盘安装垂直度允许偏差为1.5‰,相互间接缝不应大于是2mm2,成列盘面偏差不应大于5mm2.(6):柜,屏,台,箱,盘间配线：电流回路应采用额定电压不低于750V、芯线坏截面积不小于是乎2。5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外,其它回路的电线应采用额定电压不低于己于人750V、芯线截面不小于是1.5mm2的铜芯绝缘电线或电缆.。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页二次回路连线应成束绑扎,不同电压等级、交流、直流线路及计算机控制线路应分别绑扎,且有标识;固定后不应妨碍手车开关或抽出式部件的拉出或推入。2；照...
