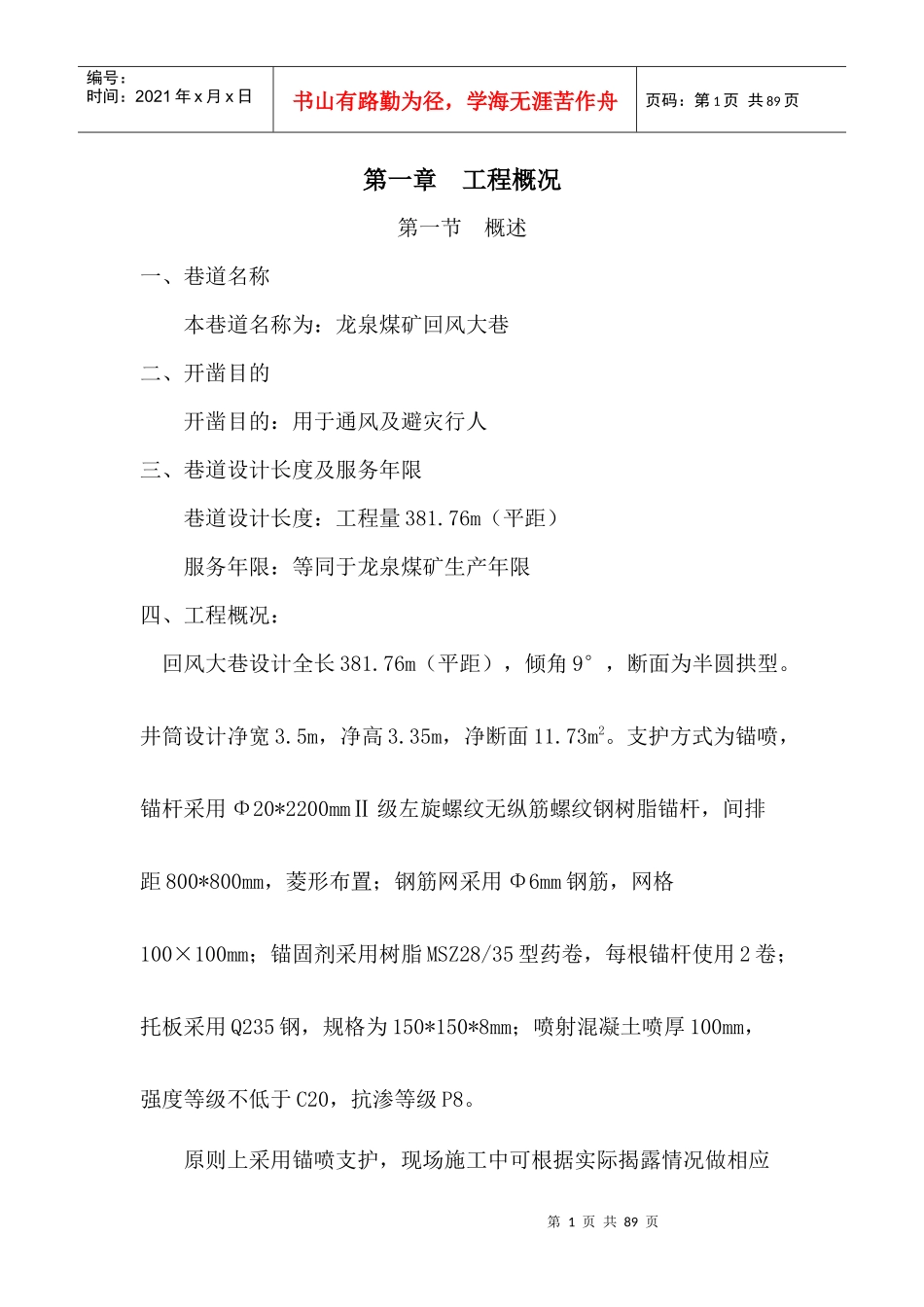

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页第一章工程概况第一节概述一、巷道名称本巷道名称为：龙泉煤矿回风大巷二、开凿目的开凿目的：用于通风及避灾行人三、巷道设计长度及服务年限巷道设计长度：工程量381.76m（平距）服务年限：等同于龙泉煤矿生产年限四、工程概况：回风大巷设计全长381.76m（平距），倾角9°，断面为半圆拱型。井筒设计净宽3.5m，净高3.35m，净断面11.73m2。支护方式为锚喷，锚杆采用Φ20*2200mmⅡ级左旋螺纹无纵筋螺纹钢树脂锚杆，间排距800*800mm，菱形布置；钢筋网采用Φ6mm钢筋，网格100×100mm；锚固剂采用树脂MSZ28/35型药卷，每根锚杆使用2卷；托板采用Q235钢，规格为150*150*8mm；喷射混凝土喷厚100mm，强度等级不低于C20，抗渗等级P8。原则上采用锚喷支护，现场施工中可根据实际揭露情况做相应第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页处理，必要时采用临时支护维护顶板。五、预计开竣工时间本掘进工作面预计自二零一四年二月份开工至二零一四年六月份竣工。第二节编制依据根据《煤矿安全规程》、《操作规程》、《采矿工程设计手册》、《矿山井巷工程施工及验收规范》、《煤矿井巷工程质量检验评定标准》、设计院提供的《龙泉煤矿主、回风斜井井筒开凿平、断面图》（图号S1020-111-1），以及煤炭安全的法律、法规、条例等依据编制本规程。第二章地面相对位置及水文地质情况龙泉煤炭有限责任公司煤矿位于陕西省白水县城西部，渭北煤田蒲白矿区祥查补充勘探区和北井头井田范围内，行政区划属白水县杜康镇管辖。区内除白水河沿岸及杜康沟中有零星基岩出露外，均为第四系黄土覆盖，厚度50-80m左右。对应地表无村庄、无水渠、无集水区第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页和建筑物，无高低压输电线路。矿井井筒穿过的地层有：第四纪黄土层、二叠系粉砂岩层、二叠系长石石英岩砂层、石炭系砂质泥岩层、奥陶系石灰岩层。井筒下部施工所穿过的岩层以粉砂岩和石英岩为主，并含有少量炭质泥岩，粉砂岩及砂岩多较完整，节理、裂隙一般均不发育，但是岩石成熟度较低，岩性一般较松软，且极易风化，造成掘进施工的顶板管理困难，预计掘进过程中有漏顶存在，对掘进有一定的影响，故掘进过程中必须加强支护工作，根据实际揭露情况做相应处理，必要时采用临时支护维护顶板。本矿井各含水地层，按其岩性及充水空间性质不同，可划分为孔隙水、裂隙水及岩溶水三种类型。本矿井煤系及其上覆地层含人层的含水空间以裂隙为主要特征，由于裂隙水的补给条件较差，因此，富水性弱，从临近生产矿井实践证明，对煤层开采无重大影响，应属地质条件简单类型，即二类一型。本矿井煤层属低瓦斯、易爆炸、不易自燃的煤层，区内地温情第4页共89页第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页况正常，属“无热害区”。第三章巷道布置一、井筒平面图(见附图)二、巷道断面形状及断面尺寸（见附图）1、断面形状巷道断面为矩形。2、断面尺寸掘进面积：13.32m2，掘宽：3700mm，掘高：3600mm；净面积：11.73m2，净宽：3500mm，净高：3350mm。3、临时供水管距离底板0.8m，临时压风管在供水管上0.2m。风筒距离底板2m，吊挂在巷道左帮（面向迎头）；电缆距离底板1.8m，电缆钩间距1.5m，吊挂在巷道左帮。4、巷道水沟布置在巷道中心右方，水沟净宽200mm，净深200mm，水沟壁厚为100mm和100mm，铺设盖板，水沟的上沿与巷道第5页共89页第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页底板平。三、巷道布置：该巷布置在5#煤底板，回风斜井井底控制点南16米掘进381.76m（平距）与副斜井贯通。回风斜井井口坐标为：X=3897410.000Y=37363402.000Z=+860.000回风斜井井底坐标为：X=3896853.265Y=37363535.65Z=+597.249（顶板）594.000（底板）第四章施工方案及施工工艺第一节施工方案一、施工顺序由下向上按照测量给定的中心线及腰线以9°上山掘进施工。二...
