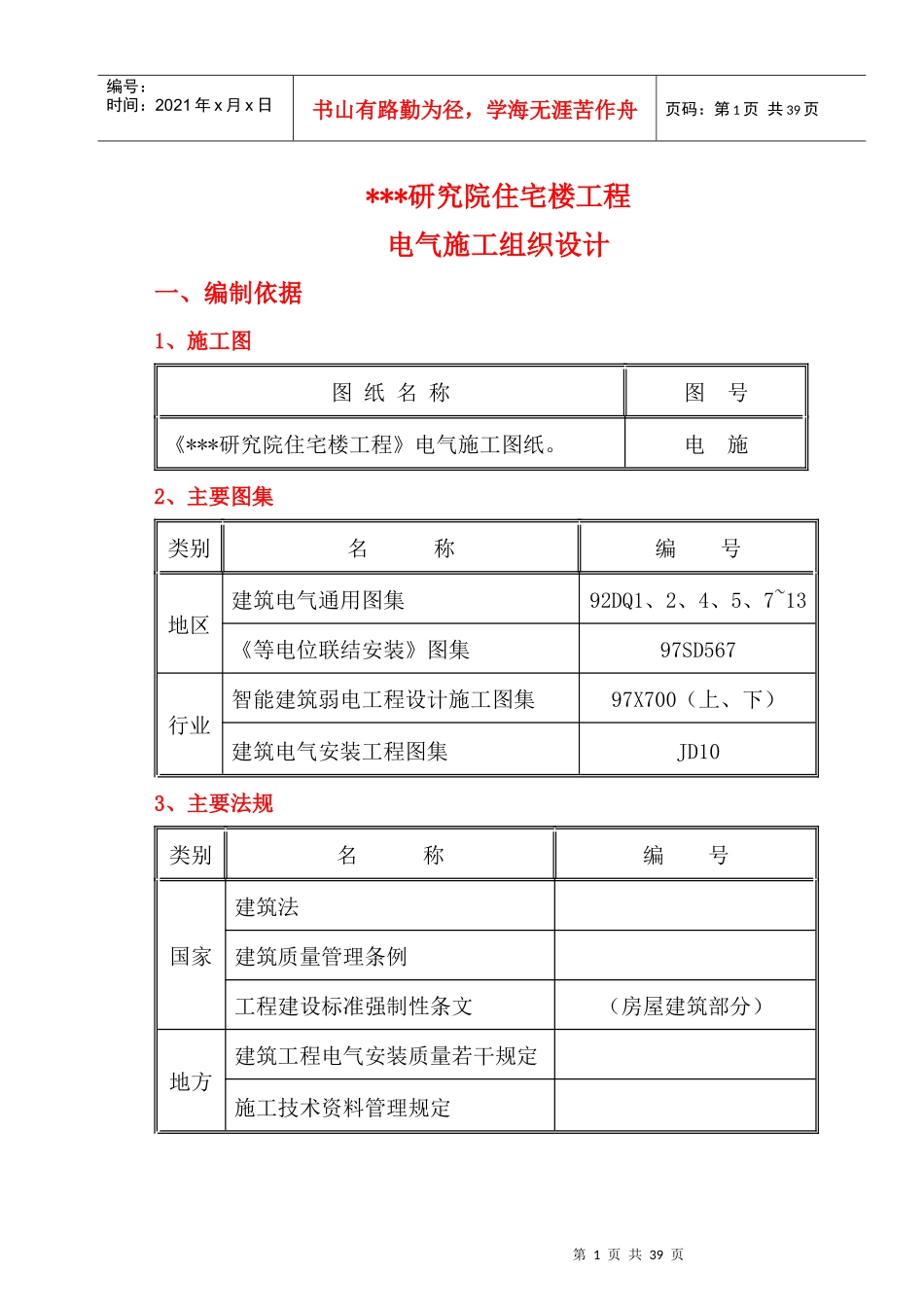

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页***研究院住宅楼工程电气施工组织设计一、编制依据1、施工图图纸名称图号《***研究院住宅楼工程》电气施工图纸。电施2、主要图集类别名称编号地区建筑电气通用图集92DQ1、2、4、5、7~13《等电位联结安装》图集97SD567行业智能建筑弱电工程设计施工图集97X700（上、下）建筑电气安装工程图集JD103、主要法规类别名称编号国家建筑法建筑质量管理条例工程建设标准强制性条文（房屋建筑部分）地方建筑工程电气安装质量若干规定施工技术资料管理规定第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页4、主要规范、规程类别名称编号国家电气装置安装工程电气照明装置施工及验收规范GB50259-96电气装置安装工程1KV及以下配线工程施工及验收规范GB50258-96电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程高压电器施工及验收规范GBJ147-90电气装置安装工程电力变压器、电抗器、互感器施工及验收规范GBJ148-90电气装置安装工程电气设备交接试验施工及验收规范GB50150-91电气装置安装工程旋转电机施工及验收规范GB50170-92电气装置安装工程电梯电气施工及验收规范GB50182-93第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页建设工程施工现场供用电安全规范GB50194-93行业施工现场临时用电安全技术规范JGJ46－88地方建筑安装分项工程施工工艺规程DBJ01-26-965、主要标准类别名称编号国家建筑安装工程质量检验评定统一标准GBJ300-88建筑电气安装工程质量检验评定标准GBJ303-886、主要程序文件本企业贯彻ISO9002标准所制定的质量手册及相关程序文件和ISO14001标准所制定的环保手册及相关程序文件。二、电气工程概况1.2工程概况：本工程为***艺术研究院住宅楼，现浇剪力墙结构，主体21层,局部23层.层高2.7米(个别层高不同);地下两层.地下一层为自行车和设备用房,层高3.3米;地下二层为人防层,层高为3.6米.标准层每层八户.首层入口设值班室.各层楼板均为现浇地面.建筑总高为63.3米,总刻数为160户。1.2.1专业系统划分及特点本工程主要内容包括:照明及动力配电系统、电话电视系统、楼宇对讲系统、消火栓控制系统、等电位联结，及防雷接地保护系统。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页电源进线本工程按三路低压进线设计，两路照明，一路动力，电源进线电缆位直埋敷设。配电系统本工程在地下一层设配电室，配电方式为竖向放射式和树干式相结合，竖向干线在竖井内沿封闭桥架敷设。线路敷设除沿封闭桥架敷设的线路外，动力和照明水平干线均穿焊接钢管暗敷于楼板内（设备层除外），垂直干线均在竖井内沿桥架明敷。电话垂直干线沿竖井内另一桥明敷，水平支线穿钢管在楼板和墙内暗敷消灭栓控制线，电视干支线均穿钢管在楼板和墙内暗敷。等电位联结本工程在地下一层配电室明装设置总等电位联结端子箱，从中引出十条线路送至设在各处的预埋件。联线均采用-40*4镀锌扁钢，在楼板和墙内暗敷。其他电气房布置以大样为准。电气记内穿剪力墙及楼板处孔洞，注意与土建专业配合施工，并在设备安装完毕后，用阻燃材料将洞口做密封处理。对于隐蔽工程，施工完毕后，施工单位应和有关部门共同检查验收，作好隐检记录。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页2．工程项目质量、管理目标2．1工期目标我们要充分发挥一经总承包施工企业的优势，发扬我单位管理人员和作业人员年轻精干、责任心强、善打硬仗的特点，科学安排，严密组织，并积极创造时间、场地条件，配合招标范围外各分承包方工作，实现业主总体竣工时间目标。2．2质量目标工程质量达到市优标准，各分项工程合格...
