河南中孚实业有限公司1套288m2五电场电除尘器安装工程施组VIP专享VIP免费

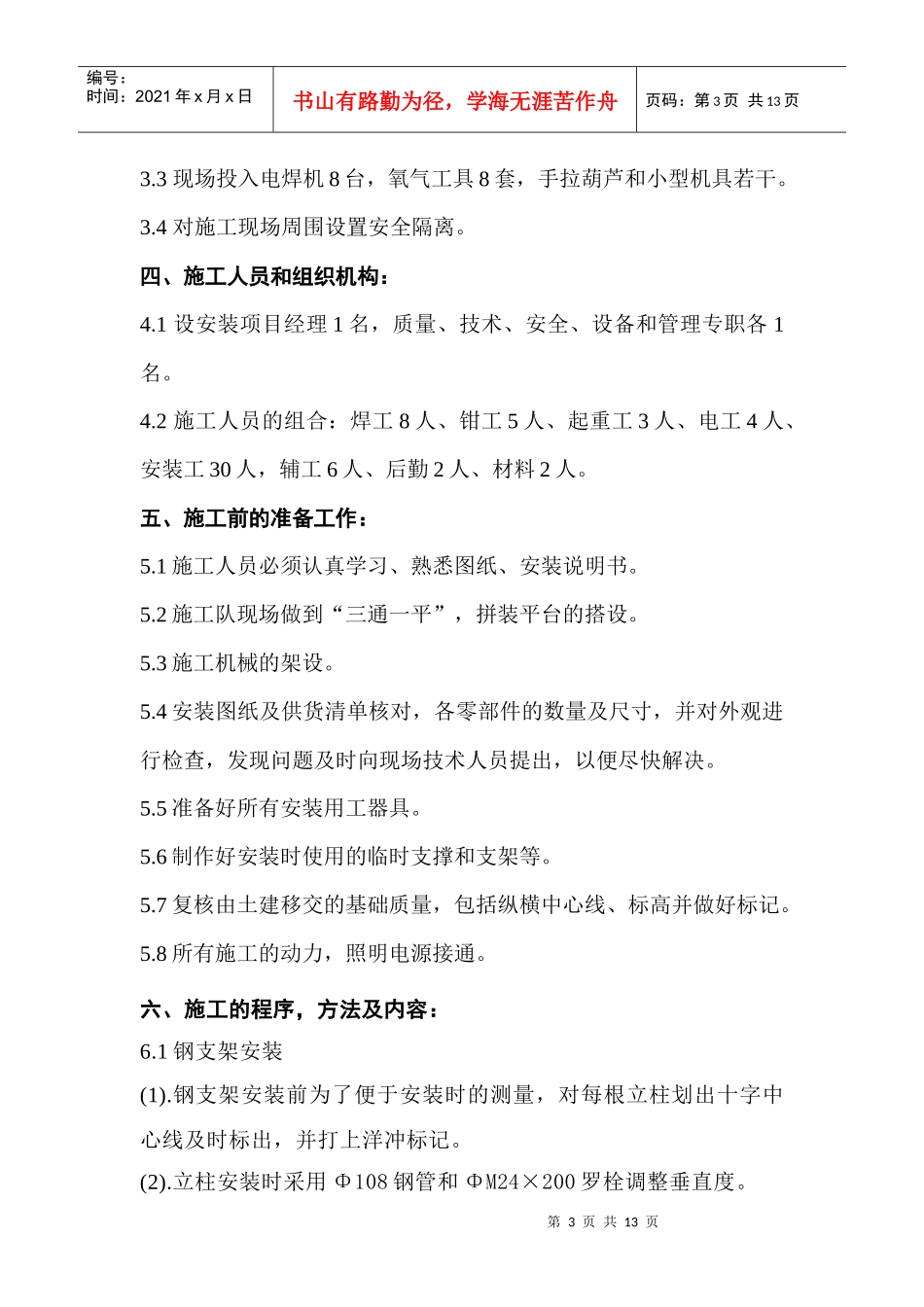

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页施工组织设计一、编制说明及现场要求二、现场要求三、现场设备布置：四、施工人员和组织机构：五、施工前的准备工作：六、施工的程序，方法及内容：七、质检目项及质量要求八、电气工程施工九、验收节点十、安全要求和措施附：电除尘器吊装机械布置平面图第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、编制说明及现场要求1.1河南中孚实业有限公司1套288m2五电场电除尘器安装工程。为了保证质量、安全和工期，所以要求在施工中要有合理的组织安排和周密的施工措施。1.2该电除尘器由上海环保机械工程有限公司制造，此方案也是根据FAA系列电除尘器安装说明书，并参照以往的电除尘器安装施工经验，结合现场情况加以编制。1.3现场拼装场地约为500m2，堆放设备场地约为1500m2。二、现场要求2.1要求提供准确的水平点与锅炉中心线作为安装的水平面和基准线。2.2提供土建方面施工的有关水平线和基础验收证书。2.3施工现场做到“三通一平”提供250KW的动力电源。2.4协助联系施工人员的食宿，有可能的情况下提供方便。2.5提供现场工具和材料库房一至两间。三、现场设备布置：3.1电除尘器安装采用125T/m塔吊，布置在侧面（附塔吊平面布置图）作为电除尘器安装主要吊装机械。3.2另配一台16T汽车吊和一台平板车作为现场二次搬运的吊装运输机械。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页3.3现场投入电焊机8台，氧气工具8套，手拉葫芦和小型机具若干。3.4对施工现场周围设置安全隔离。四、施工人员和组织机构：4.1设安装项目经理1名，质量、技术、安全、设备和管理专职各1名。4.2施工人员的组合：焊工8人、钳工5人、起重工3人、电工4人、安装工30人，辅工6人、后勤2人、材料2人。五、施工前的准备工作：5.1施工人员必须认真学习、熟悉图纸、安装说明书。5.2施工队现场做到“三通一平”，拼装平台的搭设。5.3施工机械的架设。5.4安装图纸及供货清单核对，各零部件的数量及尺寸，并对外观进行检查，发现问题及时向现场技术人员提出，以便尽快解决。5.5准备好所有安装用工器具。5.6制作好安装时使用的临时支撑和支架等。5.7复核由土建移交的基础质量，包括纵横中心线、标高并做好标记。5.8所有施工的动力，照明电源接通。六、施工的程序，方法及内容：6.1钢支架安装(1).钢支架安装前为了便于安装时的测量，对每根立柱划出十字中心线及时标出，并打上洋冲标记。(2).立柱安装时采用Φ108钢管和ΦM24×200罗栓调整垂直度。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页(3).所有尺寸符合要求后，拧紧撑头螺母。(4).做好拼装后的复测工作，做好安装记录，并请建设单位检查测量，同时办理中间验收报告。6.2支撑轴与灰斗梁安装：(1).按照支撑轴承图纸，以固定立柱为基准点，沿膨胀线方向在钢支架立柱顶板上划出十字中心线，并做好标记。(2).在轴承顶板上和底板上划出中心线，并做好标记。(3).把导向轴承和自由轴承各自就位在钢支架顶板上使十字中心线复合，并调整轴承顶板的水平度，同时复测轴承顶板标高，如超出范围用垫板调整。(4).电除尘器在整个施工过程中，轴承顶板应临时固字在钢支架顶板上，待总装结束后拆除。(5).轴承固定后，按图纸要求进行焊接，轴承顶板待灰斗梁安装后再焊接。(6).在灰斗梁、柱、脚钢板上划出十字中心线并做好标记。(7).按图纸要求按装柱、脚和梁，并复测间距、对角线标高，同时做好记录。6.3壳体安装：(1).中间柱横撑、斜撑等零件在地面平台组合，具体结合图号顺序按位对号组装。(2).把组合后的部件吊装就位，共12片用螺栓拧紧就位时用临时硬支撑固定，临时支撑的具体要求根据现场确定。(3).按图按装其它立柱、横梁、山墙、内层顶梁等。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页(4).侧板安装前须进行检查校平，立柱组合安装前需划线，如有弯曲，要进行校正。(5)....
