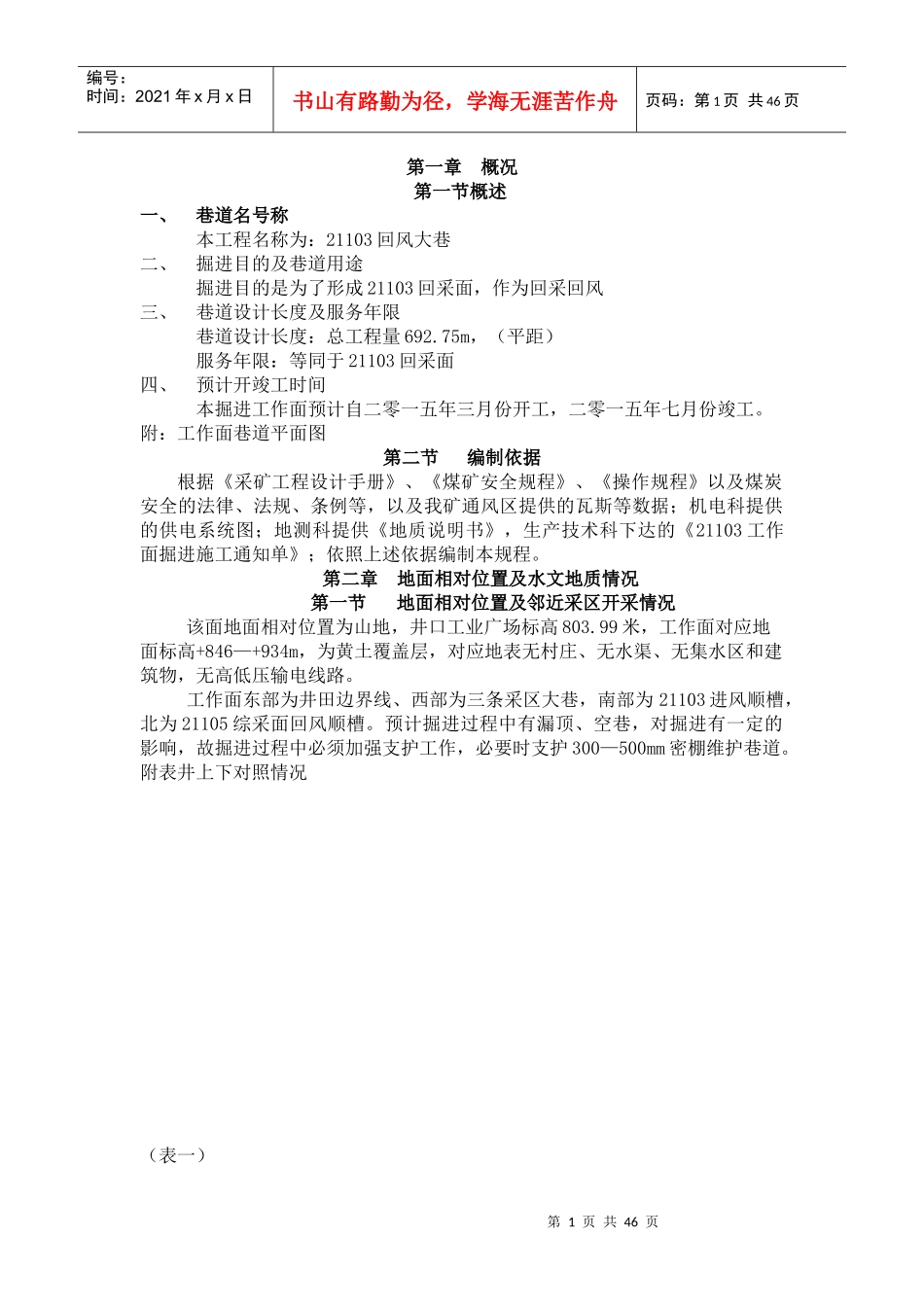

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页第一章概况第一节概述一、巷道名号称本工程名称为：21103回风大巷二、掘进目的及巷道用途掘进目的是为了形成21103回采面，作为回采回风三、巷道设计长度及服务年限巷道设计长度：总工程量692.75m，（平距）服务年限：等同于21103回采面四、预计开竣工时间本掘进工作面预计自二零一五年三月份开工，二零一五年七月份竣工。附：工作面巷道平面图第二节编制依据根据《采矿工程设计手册》、《煤矿安全规程》、《操作规程》以及煤炭安全的法律、法规、条例等，以及我矿通风区提供的瓦斯等数据；机电科提供的供电系统图；地测科提供《地质说明书》，生产技术科下达的《21103工作面掘进施工通知单》；依照上述依据编制本规程。第二章地面相对位置及水文地质情况第一节地面相对位置及邻近采区开采情况该面地面相对位置为山地，井口工业广场标高803.99米，工作面对应地面标高+846—+934m，为黄土覆盖层，对应地表无村庄、无水渠、无集水区和建筑物，无高低压输电线路。工作面东部为井田边界线、西部为三条采区大巷，南部为21103进风顺槽，北为21105综采面回风顺槽。预计掘进过程中有漏顶、空巷，对掘进有一定的影响，故掘进过程中必须加强支护工作，必要时支护300—500mm密棚维护巷道。附表井上下对照情况（表一）第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页第二节煤（岩）层赋存特征一、煤（岩）层产状、厚度、结构、坚固性系数、层间距本工作面煤层总厚度在5.20～6.40米之间，平均5.82米，煤厚较为稳定。其中上分层已经采动过，根据邻近面采动情况比照，剩余原始煤层厚度在1.5～2.5米之间，平均厚2.0米，顶板多为泥岩或细砂岩，底板为泥岩，为稳定可采煤层。二、煤的自然和煤尘1、2#煤层自燃等级为II级，为自燃煤层，发火期10～12个月。2#煤尘具有爆炸危险性，火焰长度60mm。2、根据2012年鉴定，属瓦斯矿井。瓦斯绝对涌出量为1.13m³/min，二氧化碳相对涌出量为1.56m³/min。矿井无地温地热危害。水平名称一水平工程名称21103回风大巷地面标高846～934工作面标高+770～830地面对应位置、建筑物工作面对应地表在井田东南角的沟谷地带，在工作面内有高压铁塔两个分别在C面一个和B面一个，坐标为（19469272，3955824；19469168，3955906）。离采面较近可能受影响的高压铁塔有三个，坐标分别为（19469142,3956118；19469129,3955887；19469138,3955906），地面建筑物已协商处理，住房及窑洞已无人居住，无工业场所。对应地表有山沟，地势排水流畅，遇有降水能及时排走，不会造成积水现象。井下位置工作面位于211区的东部，东部为河津岭西沟煤业有限公司，西部三条采区大巷；南部为与上化新村的保护煤柱；北部为21105综采面。邻近采区开采情况工作面东部为井田边界线、西部为三条采区大巷，南部为与上化新村的保护煤柱，北为21105综采面第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页（表二）第三节地质构造项目单位指标备注煤层厚度米平均2.0米煤层倾角度5—7煤层硬度f2—3层理及节理发育发火期月10—12瓦斯绝对涌出量m3/min0.175二氧化碳涌出量m3/min0.19煤尘爆炸指数火焰长度60mm第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页工作面掘进地质说明书（表三）概况煤（矿）层名称2#水平名称一水平采区名称211工作面名称21103回风大巷地面标高（m）846～934工作面标高（m）770～830地面位置工作面对应地表在井田东南角的沟谷地带，在工作面内有高压铁塔两个分别在C面一个和B面一个，坐标为（19469272，3955824；19469168，3955906）。离采面较近可能受影响的高压铁塔有三个，坐标分别为（19469142,3956118；19469129,3955887；19469138,3955906），地面建筑物已协商处理，住房及窑洞已无人居住，无工业场所。对应地表有山沟，地势排水流畅，遇有降水能及时排走，不会造成积水现象。井下位置及四邻采掘情况工作面位于211区的东部，相邻为河津岭西...
