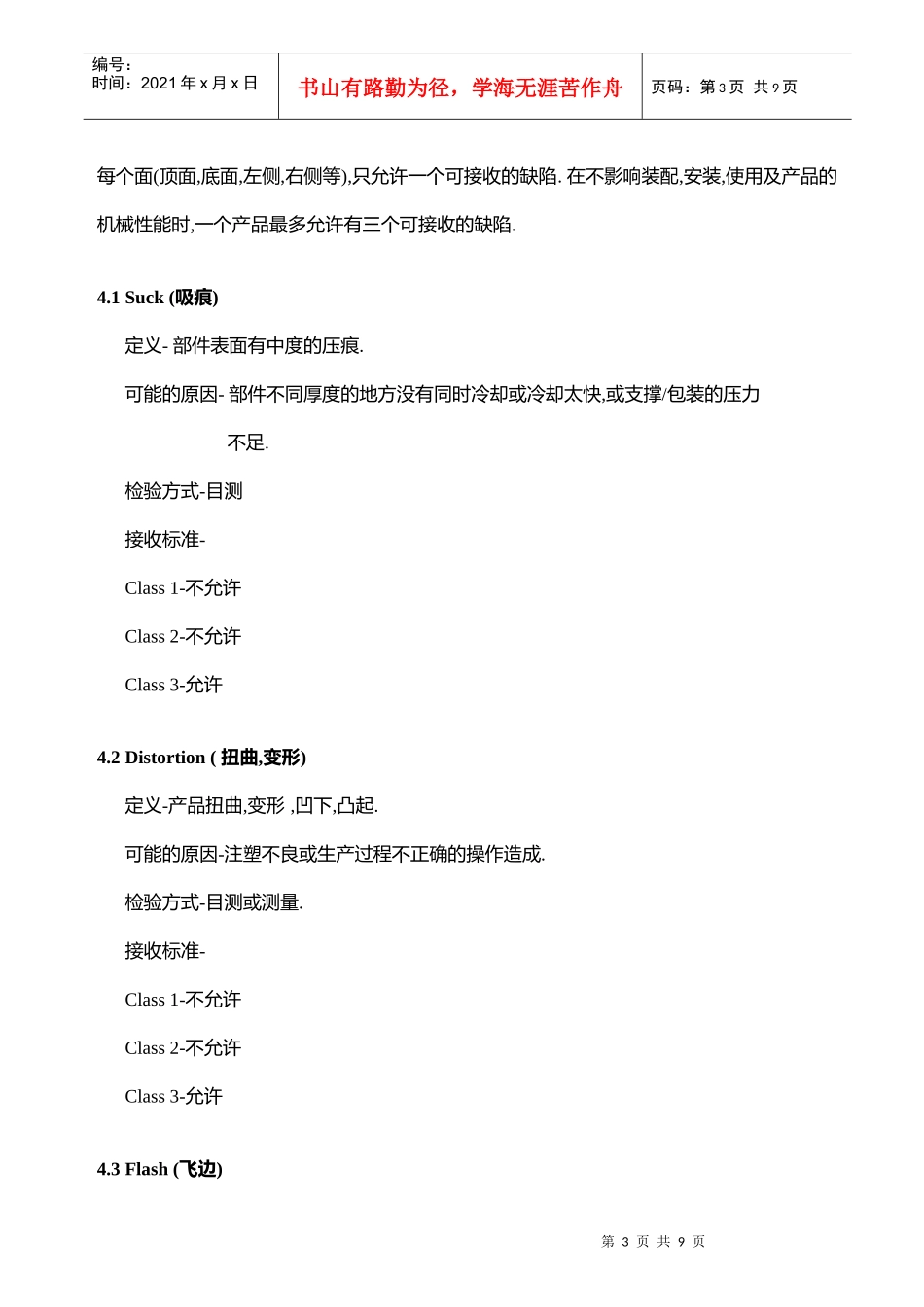

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页注塑件和橡胶件外观检验标准修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30/系统文件新制定4A/0///更多免费资料下载请进：http://bbs.bz01.com好好学习社区批准：审核：编制：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页注塑件和橡胶件外观检验标准1.目的定义注塑件和橡胶件的各种外观检验标准和要求,其中有些常见缺陷可在产品的设计和生产阶段避免.2.范围适用所有根据规格进行的生产和组装.3.检验条件检验距离:300+/-50mm检验时间:10+/-5秒光照强度:1000Lux(从头顶照下来)灯光类型:D65-标准白昼灯所有的检验都必须在室内,温度为22+/-5度.4.缺陷分类,检验方法和接收准则每一种缺陷对不同的外观等级有不同的接收要求,实际产品外观等级在图纸上有规定.所有产品必须满足以下接收标准,及图纸本身规定的其它尺寸和功能要求.产品应完全脱离油性及释放自然力,这些残余油脂或自然力会损坏表面,影响最终的产品外观质量或损坏重要部位.这同样适用于用手处理产品时.第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页每个面(顶面,底面,左侧,右侧等),只允许一个可接收的缺陷.在不影响装配,安装,使用及产品的机械性能时,一个产品最多允许有三个可接收的缺陷.4.1Suck(吸痕)定义-部件表面有中度的压痕.可能的原因-部件不同厚度的地方没有同时冷却或冷却太快,或支撑/包装的压力不足.检验方式-目测接收标准-Class1-不允许Class2-不允许Class3-允许4.2Distortion(扭曲,变形)定义-产品扭曲,变形,凹下,凸起.可能的原因-注塑不良或生产过程不正确的操作造成.检验方式-目测或测量.接收标准-Class1-不允许Class2-不允许Class3-允许4.3Flash(飞边)第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页定义-额外的不属于产品的多余材料.可能的原因-模具缺陷或注塑压力过大.检验方式-目测接收标准-Class1&2-不允许Class3-如果牢固附着在产品上则允许.4.4Shortshot定义-产品形状不完整.可能的原因-气动压力不足或过程参数不正确.检验方式-目测接收标准-Class1-不允许Class2-不允许Class3-不允许4.5WeldLines(熔接线)定义-线状不良.可能的原因-熔流的结合.检验方式-目测接收标准-Class1-不允许Class2-不允许第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页Class3-如果强度和耐久力实验通过则允许4.6Feed/GateMarks(浇注口印迹)定义-浇注口颜色不同.可能的原因-材料潮湿,注塑过程错误,浇注口设计不正确或有尖端.检验方式-目测接收标准-Class1-不允许Class2-不允许Class3-允许4.7FlowMarks(流痕)定义-表面有不同的颜色.可能的原因-材料潮湿,注塑过程不正确或者材料错误.检验方式-目测接收标准-Class1-不允许Class2-不允许Class3-如果强度和耐久力实验通过则允许4.8Burningmarks(烧灼痕)定义-变黑且烧灼的区域通常在熔流的末端.可能的原因-模具排气不良或过程参数不正确.第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页检验方式-目测接收标准-Class1-不允许Class2-不允许Class3-不允许4.9SilverLine(银线)定义-表面色带或色点.可能的原因-原材料湿气挥发.检验方式-目测接收标准-Class1-不允许Class2-不允许Class3-不允许4.10Scratches(划伤)定义-表面有擦伤,磨损,,沟槽,凹下或割痕.可能的原因-与异物结触或不适当的操作.检验方式-目测接收标准-Class1-不允许Class2-轻微划伤允许(如果需要,会在外观质量文件中详细描述)Class3-允许第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页4.11Glossdifference(色泽不同)定义-表面有差异.比如要求粗糙的表面有发亮的区域.可能的原因-模具温度不同,模具的纹路磨损或壁厚突然变化或模具有油.检验方式-目测接收标准-Class1-不允许Class2-轻微的色泽不同允许(如果需要,在外观质量文件中详细描...
