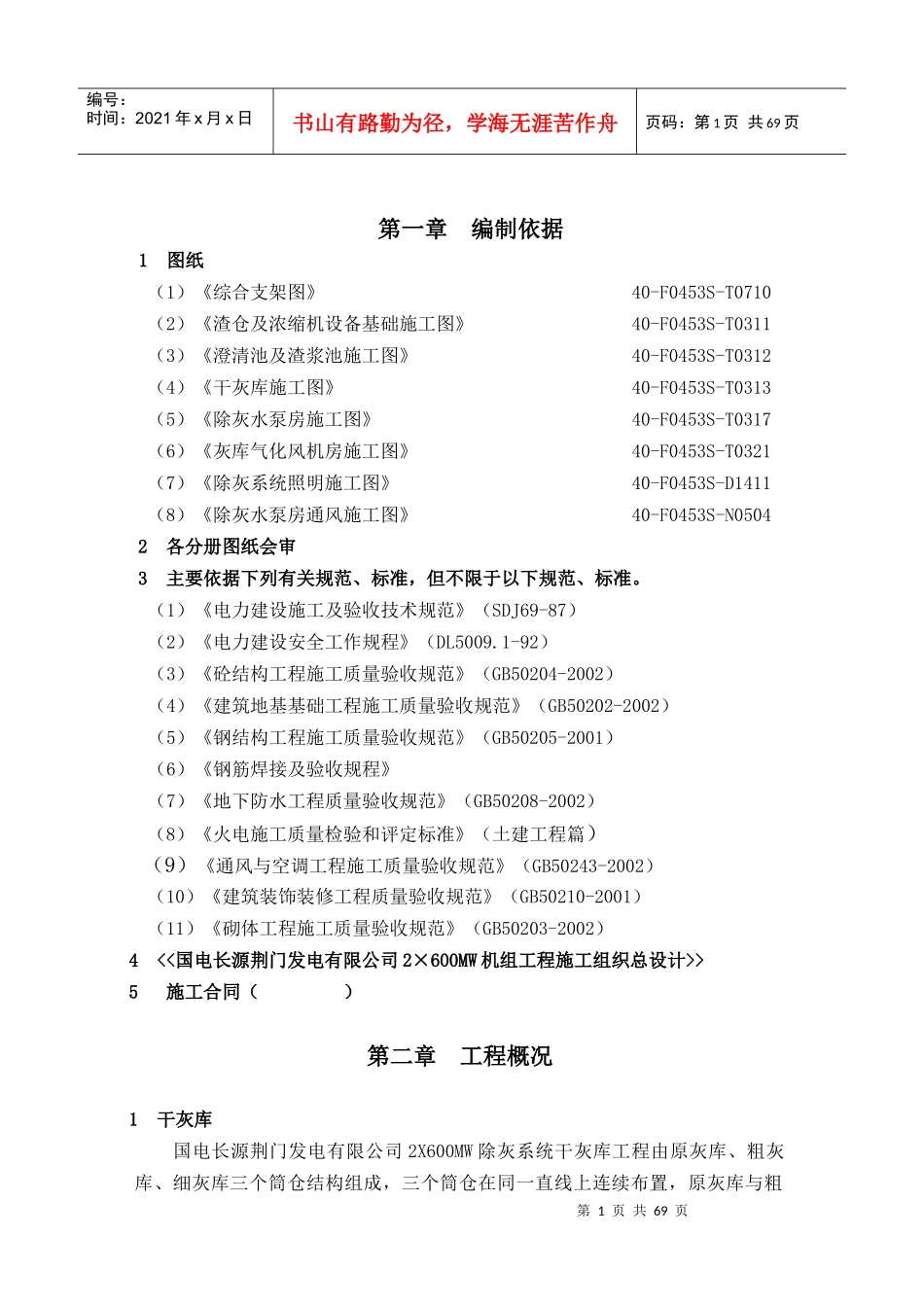

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页第一章编制依据1图纸（1）《综合支架图》40-F0453S-T0710（2）《渣仓及浓缩机设备基础施工图》40-F0453S-T0311（3）《澄清池及渣浆池施工图》40-F0453S-T0312（4）《干灰库施工图》40-F0453S-T0313（5）《除灰水泵房施工图》40-F0453S-T0317（6）《灰库气化风机房施工图》40-F0453S-T0321（7）《除灰系统照明施工图》40-F0453S-D1411（8）《除灰水泵房通风施工图》40-F0453S-N05042各分册图纸会审3主要依据下列有关规范、标准，但不限于以下规范、标准。（1）《电力建设施工及验收技术规范》（SDJ69-87）（2）《电力建设安全工作规程》（DL5009.1-92）（3）《砼结构工程施工质量验收规范》（GB50204-2002）（4）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（5）《钢结构工程施工质量验收规范》（GB50205-2001）（6）《钢筋焊接及验收规程》（7）《地下防水工程质量验收规范》（GB50208-2002）（8）《火电施工质量检验和评定标准》（土建工程篇）（9）《通风与空调工程施工质量验收规范》（GB50243-2002）（10）《建筑装饰装修工程质量验收规范》（GB50210-2001）（11）《砌体工程施工质量验收规范》（GB50203-2002）4<<国电长源荆门发电有限公司2×600MW机组工程施工组织总设计>>5施工合同（）第二章工程概况1干灰库国电长源荆门发电有限公司2X600MW除灰系统干灰库工程由原灰库、粗灰库、细灰库三个筒仓结构组成，三个筒仓在同一直线上连续布置，原灰库与粗第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页灰库、粗灰库与细灰库的中心间距均为18m、筒壁最近距离均为2.3m。灰库半径均为7.85m。本工程±0.00m相当于绝对标高75.50m，灰库顶标高均为33.20m，底标高均为6.00m。每个灰库自上而下均有三层梁板系结构，即12.47m层、17.70m层、33.20m层。在标高17.70m以下筒壁厚度为450mm、以上为350mm。基础底标高均为1.900m，为现浇带形基础。筒壁、基础、承台、梁、板、柱均为C40混凝土。2灰库气化风机房本工程为三层现浇钢筋混凝土框架结构，填充砖墙，分别为13.700m层、16.700m层及顶层（即21.600m层），占地面积为27.4mX9.7m。现浇混凝土结构的施工缝拟留设在基础顶面及每层梁板顶面处。3除灰水泵房本工程为单层现浇混凝土框架结构，填充砖墙，±0.00m相当于绝对标高75.00m，屋顶面标高7.200m。横向A～B两个轴线，轴线间距7m；纵向1～7七个轴线，轴线间距均为5m。除灰水泵房内部结构主要由配电室、储物间及除灰水泵房组成。其中除灰水泵房0.00m层内设有密封冷却水泵基础2个、冲洗水泵基础3个。4澄清池基础澄清池基础为钢筋混凝土圆形基础，基础厚度1000mm，圆形基础半径9m，基础顶标高±0.00m，本工程±0.00m相当于绝对标高75.50m。基础上表面布置排浆泵基础2个，沿圆形基础四周布置混凝土支墩共16个。5浓缩机设备基础高效浓缩机设备基础由两个钢筋混凝土圆形基础构成，每个基础厚度1000mm，半径6.6m，基础顶面标高±0.00m，本工程±0.00m相当于绝对标高75.50m。两个基础中心线距离15m，每个基础上表面布置排浆泵基础2个，并均布混凝土支墩18个。6综合支架除灰系统综合管架工程贯穿冷却塔、主厂房等多个施工区域，战线较长。主要由ZJ-1～ZJ-10、HZJ-1～HZJ-7、HJ-1/2组成，其中ZJ-1～ZJ-10共64个，HZJ-1～HZJ-7共21个，均为钢筋混凝土结构；HJ-1共9个，HJ-2共8个，均为钢结构。7水文资料第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页7.1厂址水文条件：厂区地下水分布最广的主要属上层滞水，地下水连续性不强，不存在统一的地下水位，地下水量不大，地下水一般埋深3.0—6.5m，局部较浅。地下水主要补给来源为大气降水和电厂工业与生活排水，通过蒸发和向邻近低洼处(或排水沟)缓慢渗流排泄。厂区地下水对混凝土无腐蚀性，对钢筋混凝土结构中钢筋具弱腐蚀性，对钢结构具有弱腐蚀性7.2地质条件：国电荆门热电厂所在区域属山前剥蚀堆积低丘地貌，厂址地处汉江二级阶地之后缘，地形呈垅...
