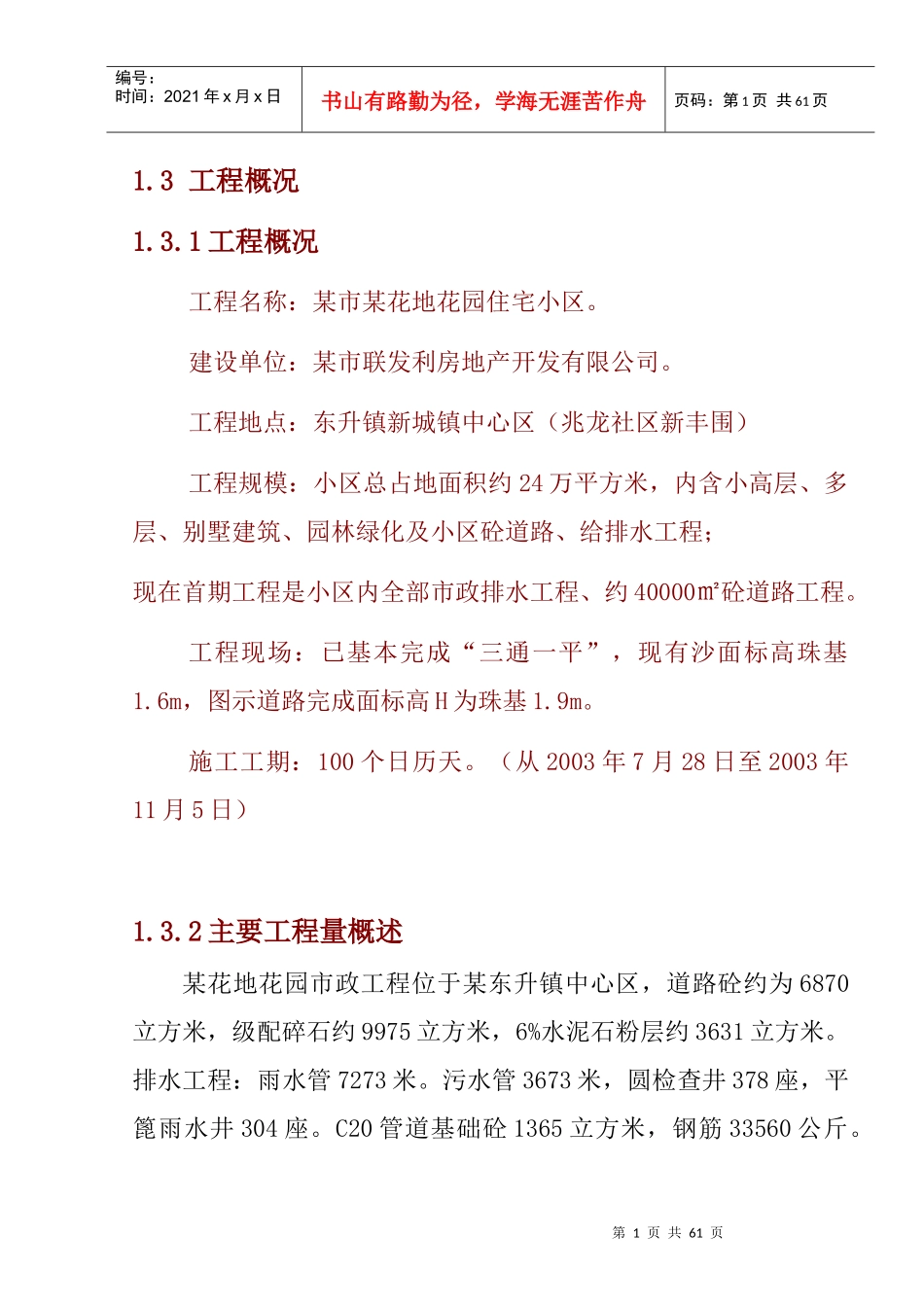

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页1.3工程概况1.3.1工程概况工程名称：某市某花地花园住宅小区。建设单位：某市联发利房地产开发有限公司。工程地点：东升镇新城镇中心区（兆龙社区新丰围）工程规模：小区总占地面积约24万平方米，内含小高层、多层、别墅建筑、园林绿化及小区砼道路、给排水工程；现在首期工程是小区内全部市政排水工程、约40000㎡砼道路工程。工程现场：已基本完成“三通一平”，现有沙面标高珠基1.6m，图示道路完成面标高H为珠基1.9m。施工工期：100个日历天。（从2003年7月28日至2003年11月5日）1.3.2主要工程量概述某花地花园市政工程位于某东升镇中心区，道路砼约为6870立方米，级配碎石约9975立方米，6%水泥石粉层约3631立方米。排水工程：雨水管7273米。污水管3673米，圆检查井378座，平篦雨水井304座。C20管道基础砼1365立方米，钢筋33560公斤。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页土方开挖13795立方米，路侧石9198米，人行道预制砖9294平方米。1.3.3施工条件1.3.3.1交通条件待建工程场地平整、对外交通道路狭窄，十分不便。1.3.3.2水、电、通讯条件工地现场已接通水电，但源头不够满足工程施工。须从新增加水，电源头。施工用电采用系统电网电源，就近接入供电单位提供的供电点电源。另自备125匝75千瓦柴油发电机组作备用。当地通讯发达，就近接入当地通讯网络，移动通讯讯号良好。另公司管理人员各配备对讲机一台作为补充通讯网络。1.3.3.3劳动力组织工程施工绝大部分机械作业所需的操作人员均来自企业内部职工，工人大部份是本企业内有多年市政工程技术施工经验的民工，各工种员工约150人。1.3.4施工材料供应工程用砂、石考虑在某市附近砂石场采购，用15m3以上的孖担车运输材料，工程土石方开挖回填量较小，开挖的土方考虑就近回填至填方段。水泥、钢材、红砖、排水管等建筑材料在附第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页近的区镇和某市区内均可采购，运距4～20km不等，水泥采用路路通牌水泥、钢材采用广钢钢材、排水管采用某市政公司产品。1.3.5主要技术标准及结构设计形式主要项目的结构设计形式1.3.5.1路幅布置道路宽度分为18m、12m、9m、7m、4m五种路幅。1.3.5.2、路面结构①机动车道：路基采用素土分层回填分层碾压至密实度93%，级配碎石厚度25cm底基层，6%水泥石屑混合料5cm厚基层，22cm、18cm厚抗拆强度Mpa4.0水泥混凝土路面结构层。②人行道：路基采用素土回填碾压密实，压实度90%，12cm厚水泥石粉混合料基层，后浇筑C10砼垫层、用3cm厚水泥砂浆铺设250×125×50水泥预制人行道砖。1.3.5.3、排水管①管材：采用机制钢筋混凝土管。②管道接口：采用平口管现浇砼套环接口。③管道基础：雨水管基础采用排水管180°混凝土基础，污水管基础采用排水管180°混凝土基础。1.3.6、主要工程数量某花地花园市政工程道路面积约40000m2，排水管道长第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页7920m，工程的主要工程量详见下表:主要工程数量表序号工程项目单位数量说明120㎝厚级配石基层M3997526㎝厚6%水泥石屑稳定层M238457312㎝厚6%水泥石屑稳定层M2110344C25水泥混凝土路面（18厚）M2264545C25水泥混凝土路面（22厚）M295836混凝土砖人行道M292947钢筋T348D200排水管M18829D250排水管M38010D300排水管M291811D400排水管M866.812D500排水管M672.313D600排水管M38014D700排水管M17315D200污水管M855第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页16D250污水管M183017D300污水管M987第2章施工管理目标2.1工期目标计划总工期：在签订合同后100个日历天内完工并交付使用。工程计划开工日期：2003年7月28日。工程计划竣工日期：2003年11月5日。2.2质量目标工程竣工验收达到优良等级。2.3安全生产目标安全确保不出现重大安全事故，2.4文明施工目标文明施工按“粤建施字[1999]0...
