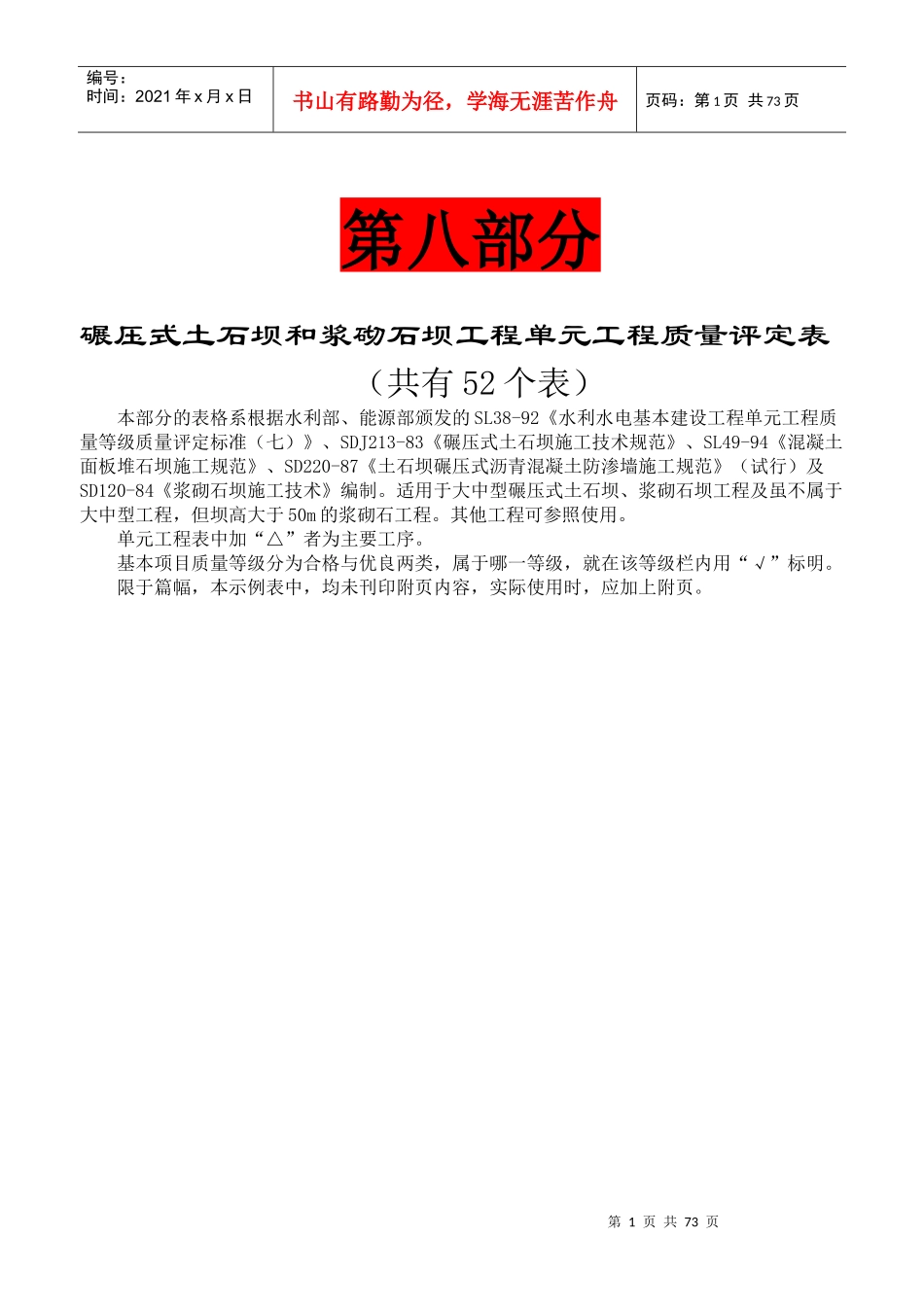

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页第八部分碾压式土石坝和浆砌石坝工程单元工程质量评定表（共有52个表）本部分的表格系根据水利部、能源部颁发的SL38-92《水利水电基本建设工程单元工程质量等级质量评定标准（七）》、SDJ213-83《碾压式土石坝施工技术规范》、SL49-94《混凝土面板堆石坝施工规范》、SD220-87《土石坝碾压式沥青混凝土防渗墙施工规范》（试行）及SD120-84《浆砌石坝施工技术》编制。适用于大中型碾压式土石坝、浆砌石坝工程及虽不属于大中型工程，但坝高大于50m的浆砌石工程。其他工程可参照使用。单元工程表中加“△”者为主要工序。基本项目质量等级分为合格与优良两类，属于哪一等级，就在该等级栏内用“√”标明。限于篇幅，本示例表中，均未刊印附页内容，实际使用时，应加上附页。第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页表7.1土石坝坝基及岸坡处理单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1．单元工程划分:按设计或施工检查验收的区段划分，每一区段为一个单元工程。2．单元工程量，填本单元工程土石方开挖量，本例石方开挖250m3。3．本表是在7.1-1、7.1-2、7.1-3、7.1-4等工序质量评定之后，由施工单位按照监理复核的工序质量结果填写（从表头至评定意见）和自评。单元工程质量等级由监理复核评定。4．单元工程质量标准。合格：4个工序的质量评定均达到合格质量标准。优良：4个工序的质量全部合格，其中主要工序质量必须全部达到优良质量标准。第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页水利水电工程表7.1土石坝坝基及岸坡处理单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次工序名称工序质量等级1△坝基及岸坡清理2防渗体岩基及岸坡开挖3△坝基及岸坡地质构造处理4△坝基及岸坡渗水处理评定意见单元工程质量等级第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页全部工序质量达到合格标准，其中主要工序质量均达到标准施工单位年月日建设（监理）单位年月日水利水电工程表7.1土石坝坝基及岸坡处理单元工程质量评定表(例表)单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次工序名称工序质量等级1△坝基及岸坡清理优良2防渗体岩基及岸坡开挖合格3△坝基及岸坡地质构造处理优良第6页共73页第5页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共73页4△坝基及岸坡渗水处理优良评定意见单元工程质量等级全部工序质量达到合格标准，其中主要工序质量均达到优良标准优良施工单位年月日建设（监理）单位年月日表7.1－1坝基及岸坡清理工序质量评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1．表头单位工程、分部工程、单元工程及施工单位按照表7.1填写。2．单元工程量，本表是表7.1的工序质量表，其单元工程应填写单元工程量与工序工程量。本例中单元工程量石方开挖250ｍ3，工序工程量：清理面积120250ｍ3。3．保证项目栏中项次3质量标准为符合设计要求，本例因设计具体要求较多，采取另附页说明，故填见附页。4．允许偏差项目，本表允许偏差分人工施工与机械施工两类，填表量应用“√”标明，如本例采用机械施工，用笔在机械施工栏用“√”标明。5．检验方法及检测数量。（1）保证项目，现场全面检查并作施工记录。（2）允许偏差项目，长、宽检验：用经纬仪与拉尺检查，所有边线均需量测。每边线测量不少于5点。第7页共73页第6页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共73页清理边坡顺坝轴线每10延米用坡度尺量测一个点；高边坡需测定断面，垂直坝轴线每20延米测一个断面。6．工序质量标准。合格：保证项...
