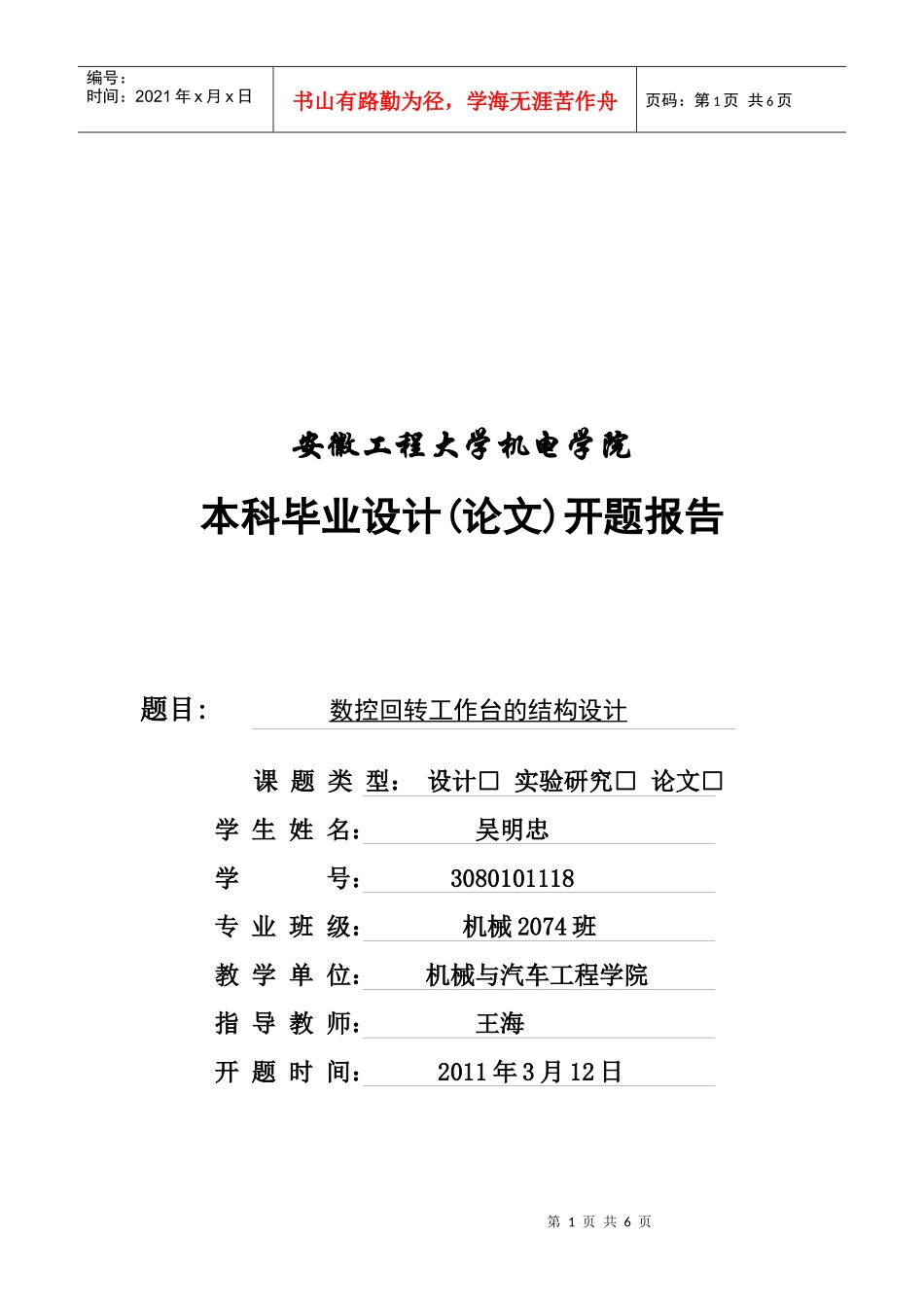

浅谈数控回转工作台的结构设计_第1页
1/6

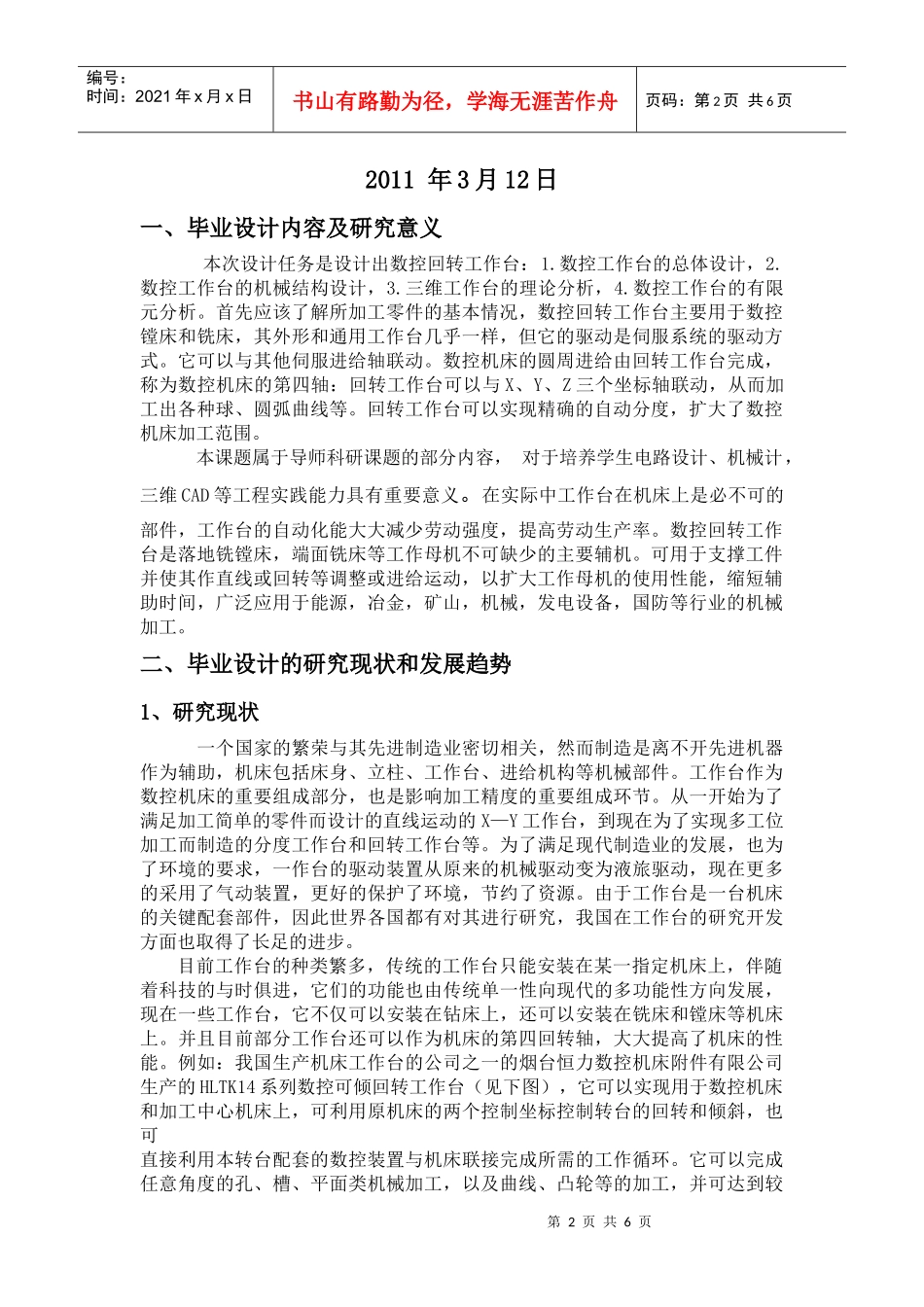

浅谈数控回转工作台的结构设计_第2页
2/6

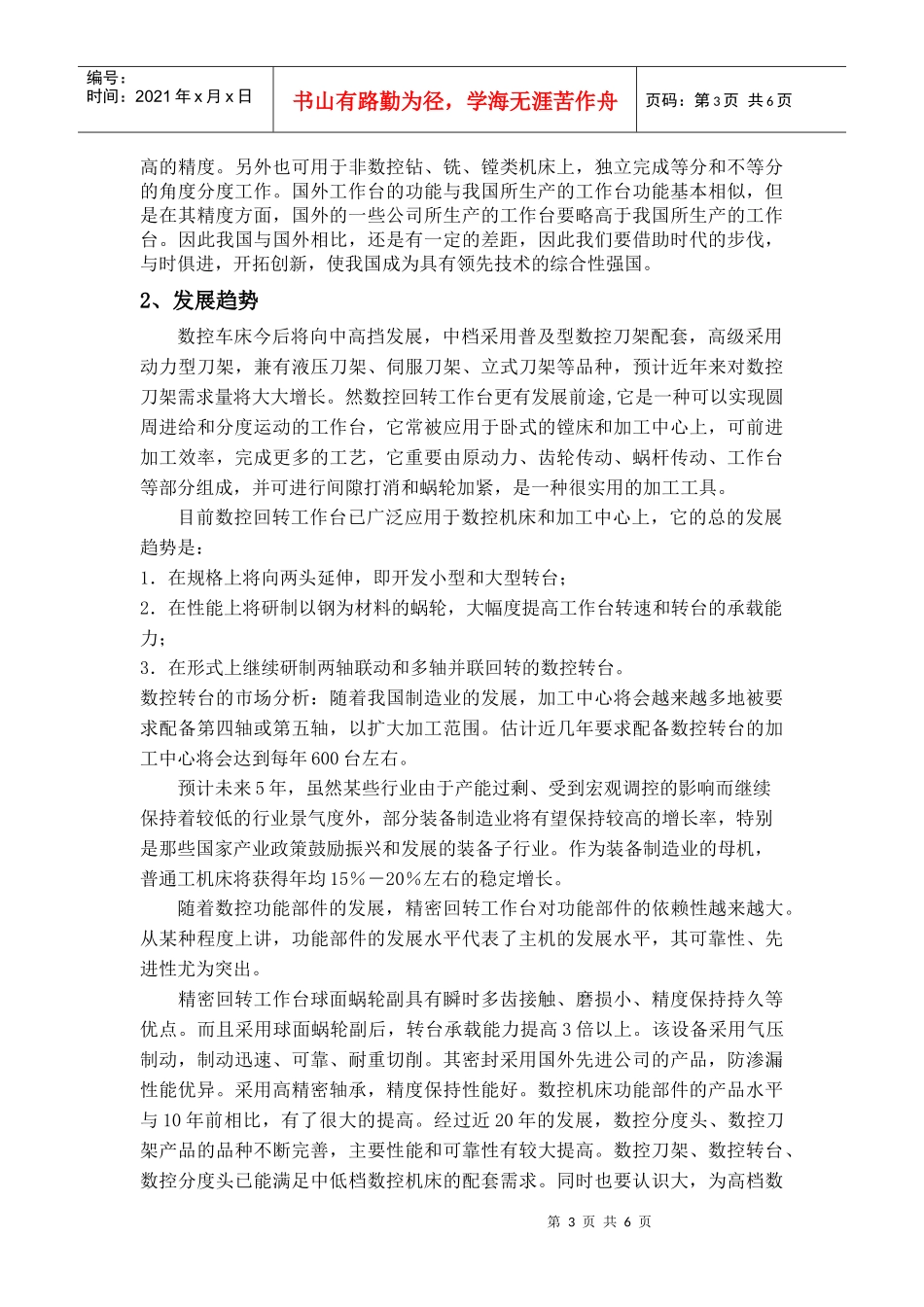

浅谈数控回转工作台的结构设计_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页安徽工程大学机电学院本科毕业设计(论文)开题报告题目:数控回转工作台的结构设计课题类型:设计□实验研究□论文□学生姓名:吴明忠学号:3080101118专业班级:机械2074班教学单位:机械与汽车工程学院指导教师:王海开题时间:2011年3月12日第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页2011年3月12日一、毕业设计内容及研究意义本次设计任务是设计出数控回转工作台:1.数控工作台的总体设计,2.数控工作台的机械结构设计,3.三维工作台的理论分析,4.数控工作台的有限元分析。首先应该了解所加工零件的基本情况,数控回转工作台主要用于数控镗床和铣床,其外形和通用工作台几乎一样,但它的驱动是伺服系统的驱动方式。它可以与其他伺服进给轴联动。数控机床的圆周进给由回转工作台完成,称为数控机床的第四轴:回转工作台可以与X、Y、Z三个坐标轴联动,从而加工出各种球、圆弧曲线等。回转工作台可以实现精确的自动分度,扩大了数控机床加工范围。本课题属于导师科研课题的部分内容,对于培养学生电路设计、机械计,三维CAD等工程实践能力具有重要意义。在实际中工作台在机床上是必不可的部件,工作台的自动化能大大减少劳动强度,提高劳动生产率。数控回转工作台是落地铣镗床,端面铣床等工作母机不可缺少的主要辅机。可用于支撑工件并使其作直线或回转等调整或进给运动,以扩大工作母机的使用性能,缩短辅助时间,广泛应用于能源,冶金,矿山,机械,发电设备,国防等行业的机械加工。二、毕业设计的研究现状和发展趋势1、研究现状一个国家的繁荣与其先进制造业密切相关,然而制造是离不开先进机器作为辅助,机床包括床身、立柱、工作台、进给机构等机械部件。工作台作为数控机床的重要组成部分,也是影响加工精度的重要组成环节。从一开始为了满足加工简单的零件而设计的直线运动的X—Y工作台,到现在为了实现多工位加工而制造的分度工作台和回转工作台等。为了满足现代制造业的发展,也为了环境的要求,一作台的驱动装置从原来的机械驱动变为液旅驱动,现在更多的采用了气动装置,更好的保护了环境,节约了资源。由于工作台是一台机床的关键配套部件,因此世界各国都有对其进行研究,我国在工作台的研究开发方面也取得了长足的进步。目前工作台的种类繁多,传统的工作台只能安装在某一指定机床上,伴随着科技的与时俱进,它们的功能也由传统单一性向现代的多功能性方向发展,现在一些工作台,它不仅可以安装在钻床上,还可以安装在铣床和镗床等机床上。并且目前部分工作台还可以作为机床的第四回转轴,大大提高了机床的性能。例如:我国生产机床工作台的公司之一的烟台恒力数控机床附件有限公司生产的HLTK14系列数控可倾回转工作台(见下图),它可以实现用于数控机床和加工中心机床上,可利用原机床的两个控制坐标控制转台的回转和倾斜,也可直接利用本转台配套的数控装置与机床联接完成所需的工作循环。它可以完成任意角度的孔、槽、平面类机械加工,以及曲线、凸轮等的加工,并可达到较第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页高的精度。另外也可用于非数控钻、铣、镗类机床上,独立完成等分和不等分的角度分度工作。国外工作台的功能与我国所生产的工作台功能基本相似,但是在其精度方面,国外的一些公司所生产的工作台要略高于我国所生产的工作台。因此我国与国外相比,还是有一定的差距,因此我们要借助时代的步伐,与时俱进,开拓创新,使我国成为具有领先技术的综合性强国。2、发展趋势数控车床今后将向中高挡发展,中档采用普及型数控刀架配套,高级采用动力型刀架,兼有液压刀架、伺服刀架、立式刀架等品种,预计近年来对数控刀架需求量将大大增长。然数控回转工作台更有发展前途,它是一种可以实现圆周进给和分度运动的工作台,它常被应用于卧式的镗床和加工中心上,可前进加工效率,完成更多的工艺,它重要由原动力、齿轮传动、蜗杆传动、工作台等部分组成,并可进行间隙...
