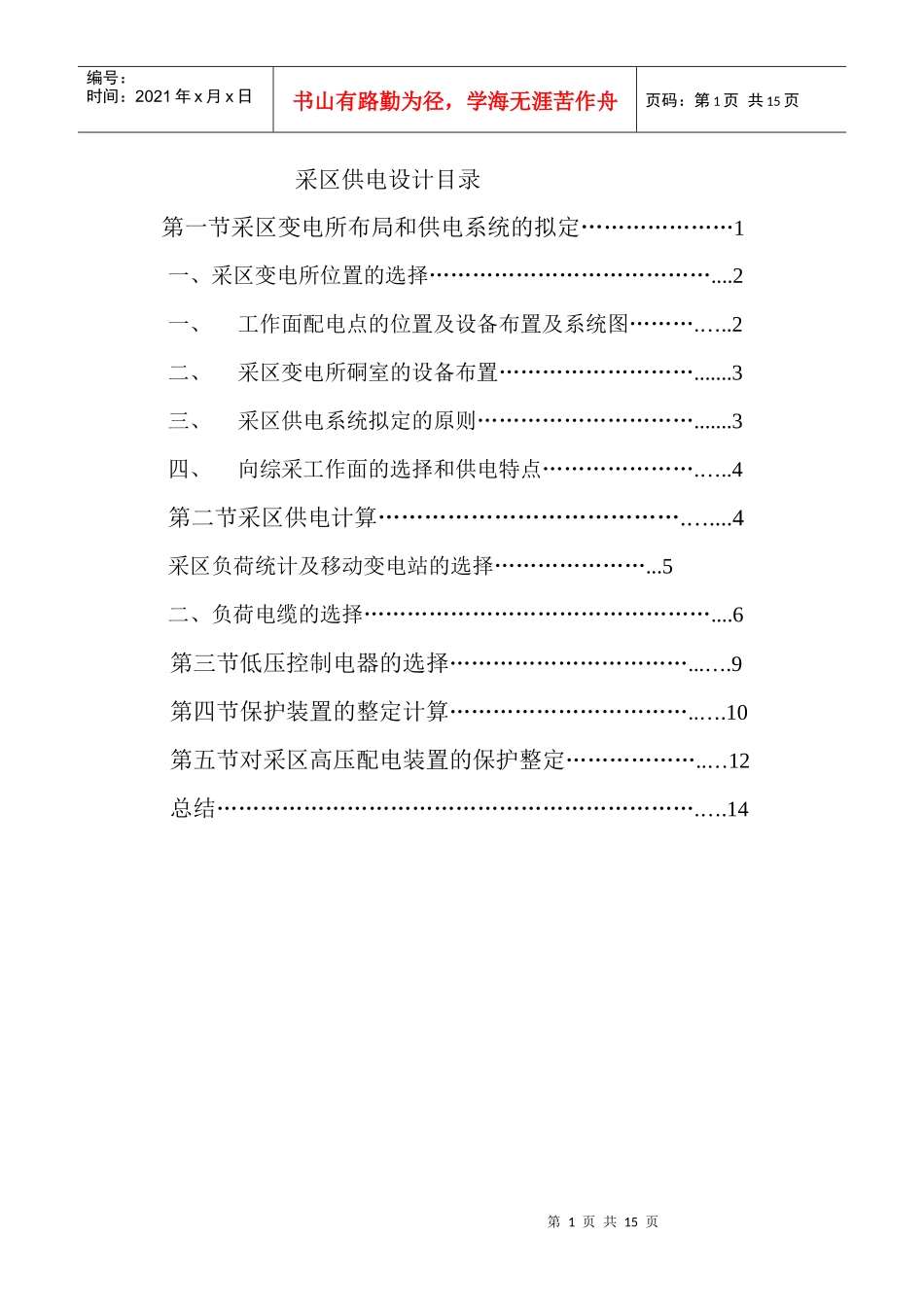

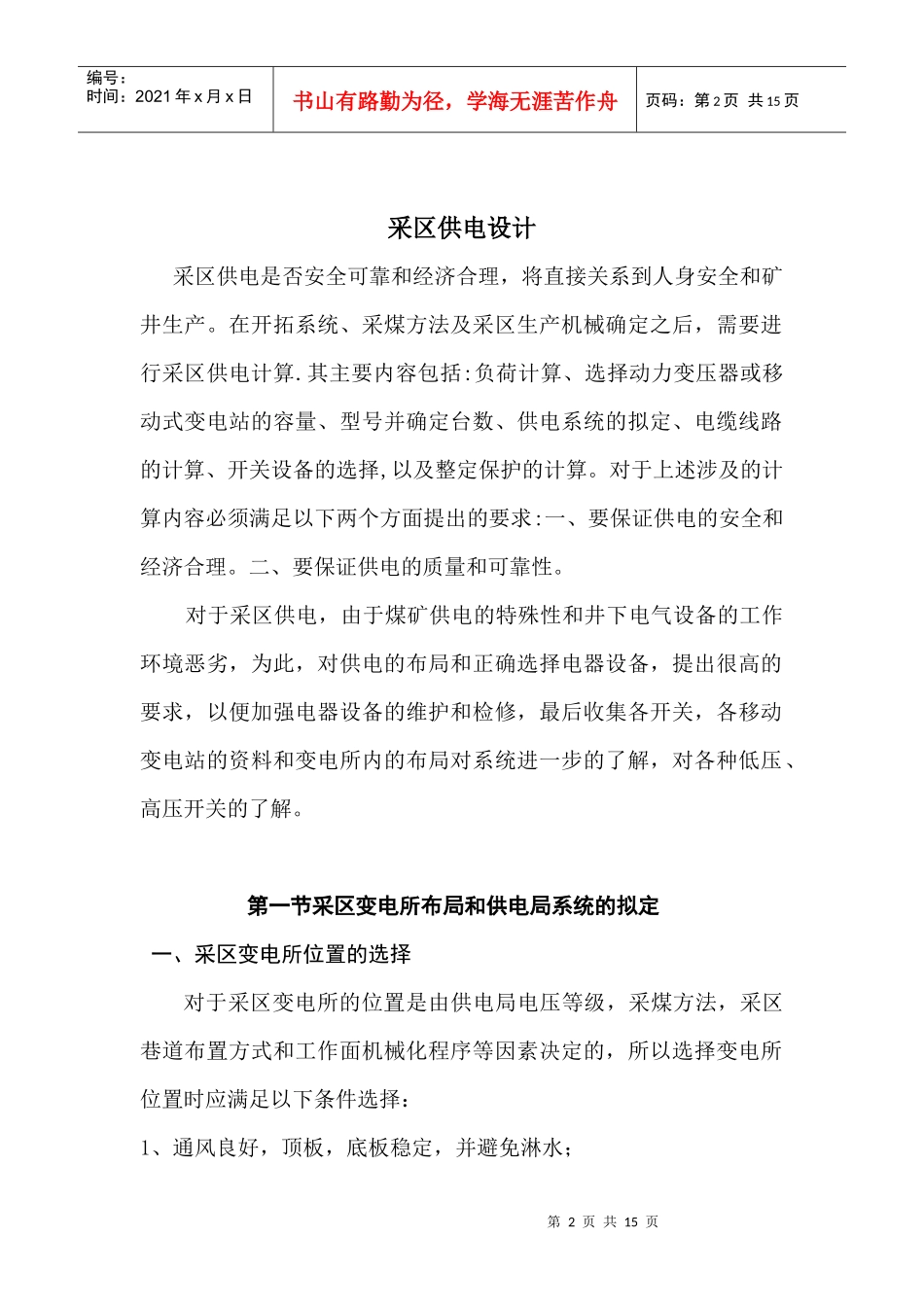

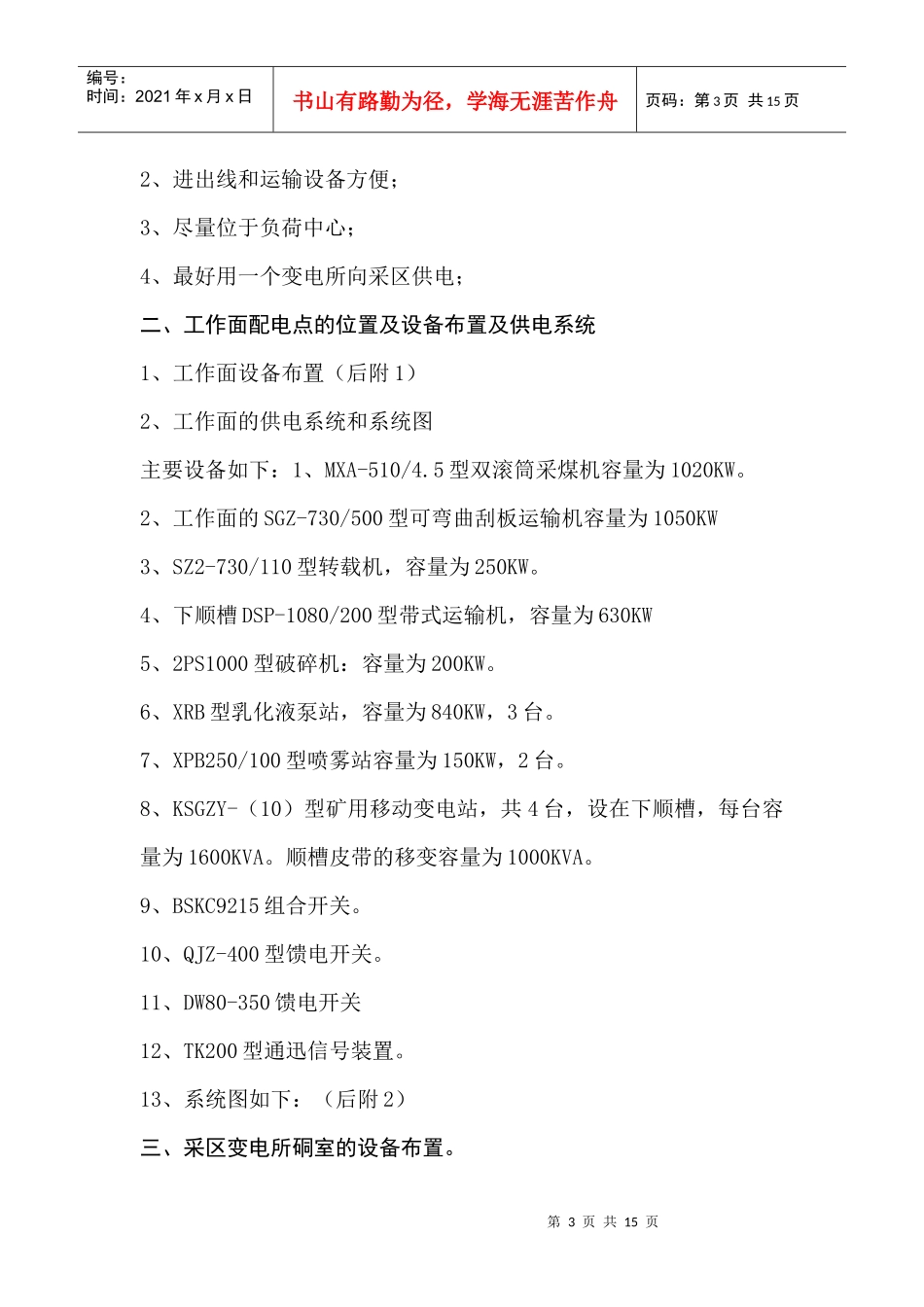

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页采区供电设计目录第一节采区变电所布局和供电系统的拟定…………………1一、采区变电所位置的选择…………………………………....2一、工作面配电点的位置及设备布置及系统图……….…..2二、采区变电所硐室的设备布置……………………….......3三、采区供电系统拟定的原则………………………….......3四、向综采工作面的选择和供电特点………………….…..4第二节采区供电计算………………………………….…....4采区负荷统计及移动变电站的选择…………………...5二、负荷电缆的选择…………………………………………....6第三节低压控制电器的选择……………………………...….9第四节保护装置的整定计算……………………………..….10第五节对采区高压配电装置的保护整定………………..…12总结………………………………………………………….….14第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页采区供电设计采区供电是否安全可靠和经济合理，将直接关系到人身安全和矿井生产。在开拓系统、采煤方法及采区生产机械确定之后，需要进行采区供电计算.其主要内容包括:负荷计算、选择动力变压器或移动式变电站的容量、型号并确定台数、供电系统的拟定、电缆线路的计算、开关设备的选择,以及整定保护的计算。对于上述涉及的计算内容必须满足以下两个方面提出的要求:一、要保证供电的安全和经济合理。二、要保证供电的质量和可靠性。对于采区供电，由于煤矿供电的特殊性和井下电气设备的工作环境恶劣，为此，对供电的布局和正确选择电器设备，提出很高的要求，以便加强电器设备的维护和检修，最后收集各开关，各移动变电站的资料和变电所内的布局对系统进一步的了解，对各种低压、高压开关的了解。第一节采区变电所布局和供电局系统的拟定一、采区变电所位置的选择对于采区变电所的位置是由供电局电压等级，采煤方法，采区巷道布置方式和工作面机械化程序等因素决定的，所以选择变电所位置时应满足以下条件选择：1、通风良好，顶板，底板稳定，并避免淋水；第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页2、进出线和运输设备方便；3、尽量位于负荷中心；4、最好用一个变电所向采区供电；二、工作面配电点的位置及设备布置及供电系统1、工作面设备布置（后附1）2、工作面的供电系统和系统图主要设备如下：1、MXA-510/4.5型双滚筒采煤机容量为1020KW。2、工作面的SGZ-730/500型可弯曲刮板运输机容量为1050KW3、SZ2-730/110型转载机，容量为250KW。4、下顺槽DSP-1080/200型带式运输机，容量为630KW5、2PS1000型破碎机：容量为200KW。6、XRB型乳化液泵站，容量为840KW，3台。7、XPB250/100型喷雾站容量为150KW，2台。8、KSGZY-（10）型矿用移动变电站，共4台，设在下顺槽，每台容量为1600KVA。顺槽皮带的移变容量为1000KVA。9、BSKC9215组合开关。10、QJZ-400型馈电开关。11、DW80-350馈电开关12、TK200型通迅信号装置。13、系统图如下：（后附2）三、采区变电所硐室的设备布置。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页采区变电所内的主要设备有：BPG50-O2型高压隔爆开关，移动式干式变压器，照明综保和馈电开关。采区变电所的设备布置采区变电所的主要设备有：动力变压器（移动式）、高压配电装置（选用矿用隔爆型高压配电柜）照明用的干式变压器。变电所内的设备，通常是把高压设备集中布置在一侧，低压（照明）布置在另一侧，布置如下（主要以高压爆炸开关供电为主）四、采区供电系统拟定的原则采区供电系统的拟定要在可靠，经济合理的前担下，力求系统简单，操作灵活，便于检修，其原则如下：1、在保证供电可靠前提下，力求所用的设备最省。2、原则上一台起动器只控制一台设备。3、对于从变电所向各配电点式供电时，可采用辐射式供电式。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
