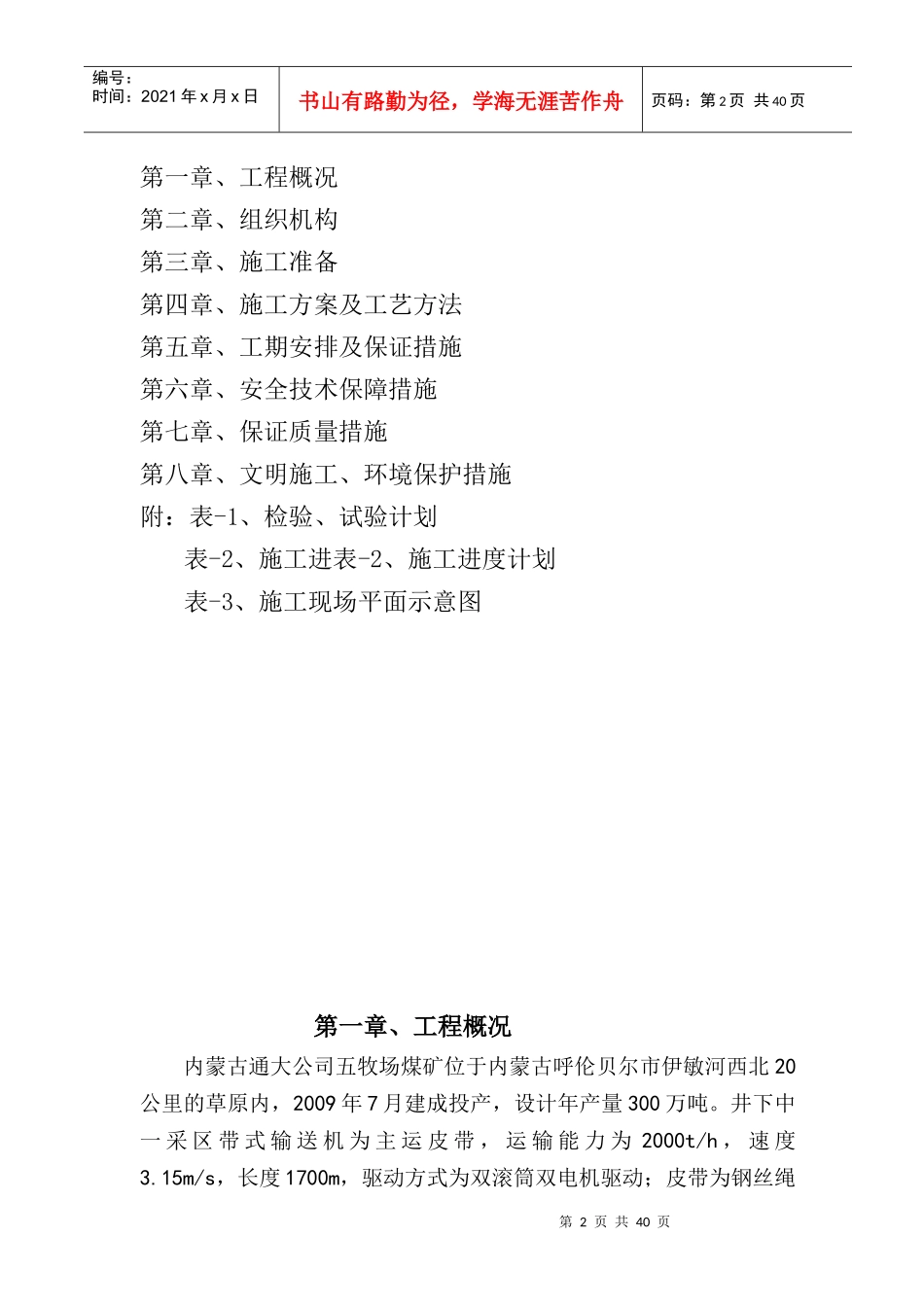

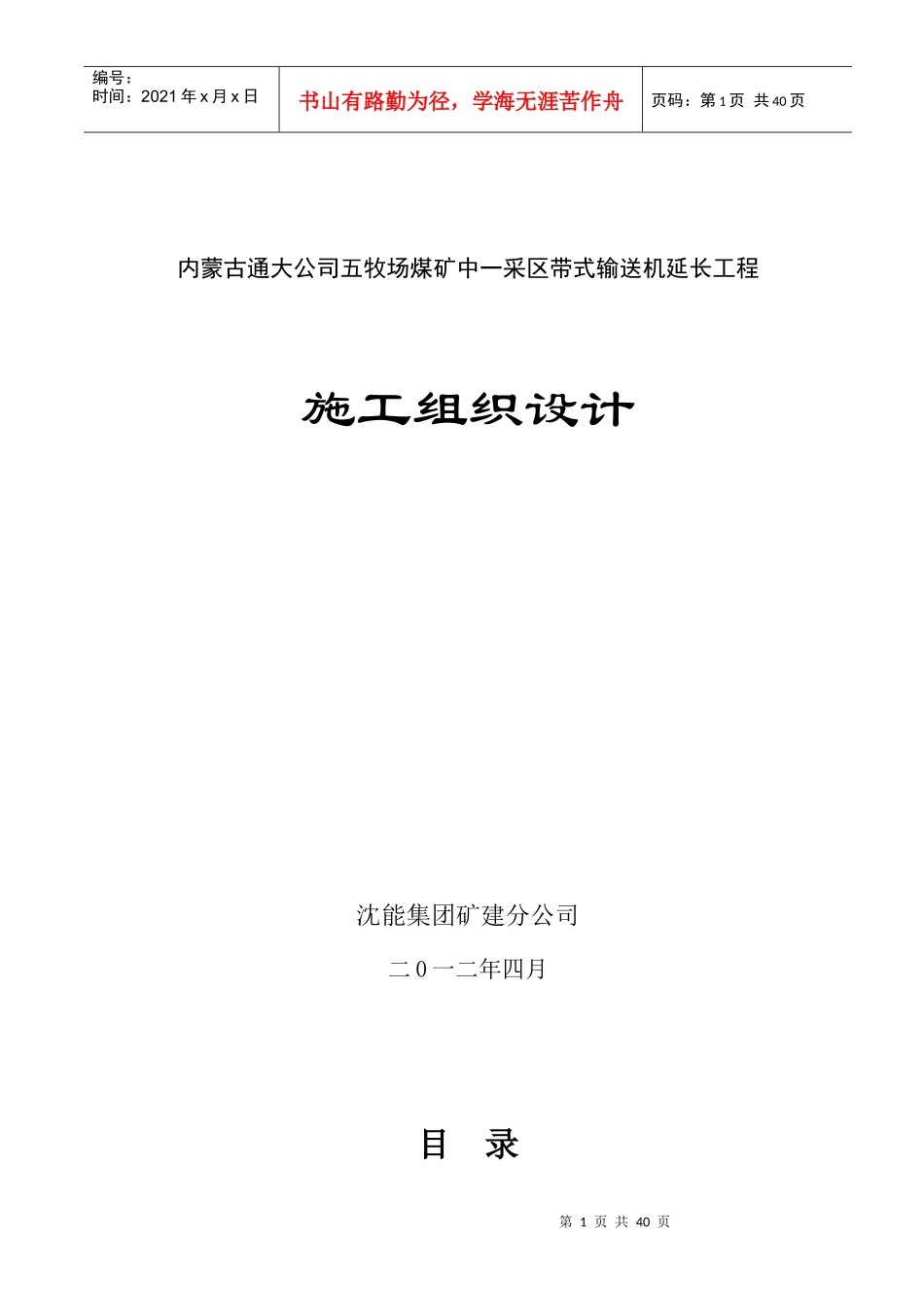

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页内蒙古通大公司五牧场煤矿中一采区带式输送机延长工程施工组织设计沈能集团矿建分公司二0一二年四月目录第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页第一章、工程概况第二章、组织机构第三章、施工准备第四章、施工方案及工艺方法第五章、工期安排及保证措施第六章、安全技术保障措施第七章、保证质量措施第八章、文明施工、环境保护措施附：表-1、检验、试验计划表-2、施工进表-2、施工进度计划表-3、施工现场平面示意图第一章、工程概况内蒙古通大公司五牧场煤矿位于内蒙古呼伦贝尔市伊敏河西北20公里的草原内，2009年7月建成投产，设计年产量300万吨。井下中一采区带式输送机为主运皮带，运输能力为2000t/h，速度3.15m/s，长度1700m，驱动方式为双滚筒双电机驱动；皮带为钢丝绳第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页芯输送带，宽度1400mm，厚度20mm，盖胶厚度：工作面8mm，非工作面6mm，带强度2000N/mm2。本次施工是将该输送机向机尾方向延长552m，延长段平段约100m，坡段约400m，坡段为沿机尾方向上坡，坡度为10度，主要工程量如下：一、暂设工程量：1、回柱绞车20t2台2、钢丝绳Φ19mm2×600m3、硫化机设备（安装两次）2吨4、隔爆开关2台5、橡套电缆MY-11403×25+1×10100m6、橡套电缆MY-11403×6+1×4600m二、非标加工：1、支腿21吨2、连接板360块3、其它构件5吨4、非标件除锈防腐26吨三、拆除工程量：1、原机尾滚筒拆除2个2、原机尾滚筒支架拆除2组3、原机尾清扫器拆除1套4、原机尾滚筒护罩拆除1套5、原机尾顶子支架拆除1吨四、安装工程量：1、设备及构件运搬35吨2、硫化机运搬及安装2吨/2次3、皮带装车运搬6卷/78吨4、支腿安装184组第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页5、机尾滚筒支架安装2组6、机尾滚筒安装2个7、机尾清扫器安装1组8、滚筒护罩安装1组9、机尾顶子支架安装1吨10、皮带敷设1104m11、皮带硫化7个头12、断皮带1处本施工组织设计编制依据：1、根据现场勘查结果；2、根据甲方提供的图纸《中一采区带式输送机》S1364-338G；3、根据《煤矿安装工程质量检验评定标准》MT5010—95；4、根据《煤矿安全规程》第二章、组织机构一、项目部管理机构组成项目经理:XX书记兼副经理：X技术主管：X第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页预算员人事员材料员测量员机械电气安检员质检员技术员技术员XXXXXXXXXXXXXX二、职责分工序号职责负责人职务1文件控制X技术员2记录控制X技术员3内部沟通X书记4能力、意识和培训X书记5基础设施X技术主管第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页6工作环境X技术主管7产品实现的策划X技术主管8与顾客有关的过程X经理9采购X材料员10生产和服务提供X技术主管11标识和可追溯性X技术员12监视和测量装置的控制X测量员13产品的监视和测量X技术员14不合格品的控制X技术员15数据分析X技术员16纠正措施X技术主管17预防措施X技术主管第三章、施工准备第一节、技术准备一、图纸会审；了解设计意图，解决设计图纸中的疑问和漏洞，优化设计。二、材料进场及验收。采购的材料一律要符合国家标准要求，并且提供出场合格证书或实化验单。对有怀疑的材料要重新做实化验分析，提出合格证书，不第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页合格产品一律不能进入加工制作程序。三、对加工的成品件进行编号，清点数量，登记造册，并分规格按安装顺序摆放于指定地点便于安装时查找和装运。四、对采购的标准件一律进场清点数量验收并装箱。五、对到货的设备进行清点检查，编制入井安装顺序，并做好记录。六、编制安装施工组织措施及安全技术措施，并向全体施工人员贯彻，参加人员要进行登记签字。七、编制井下施焊安全技术措施，...
