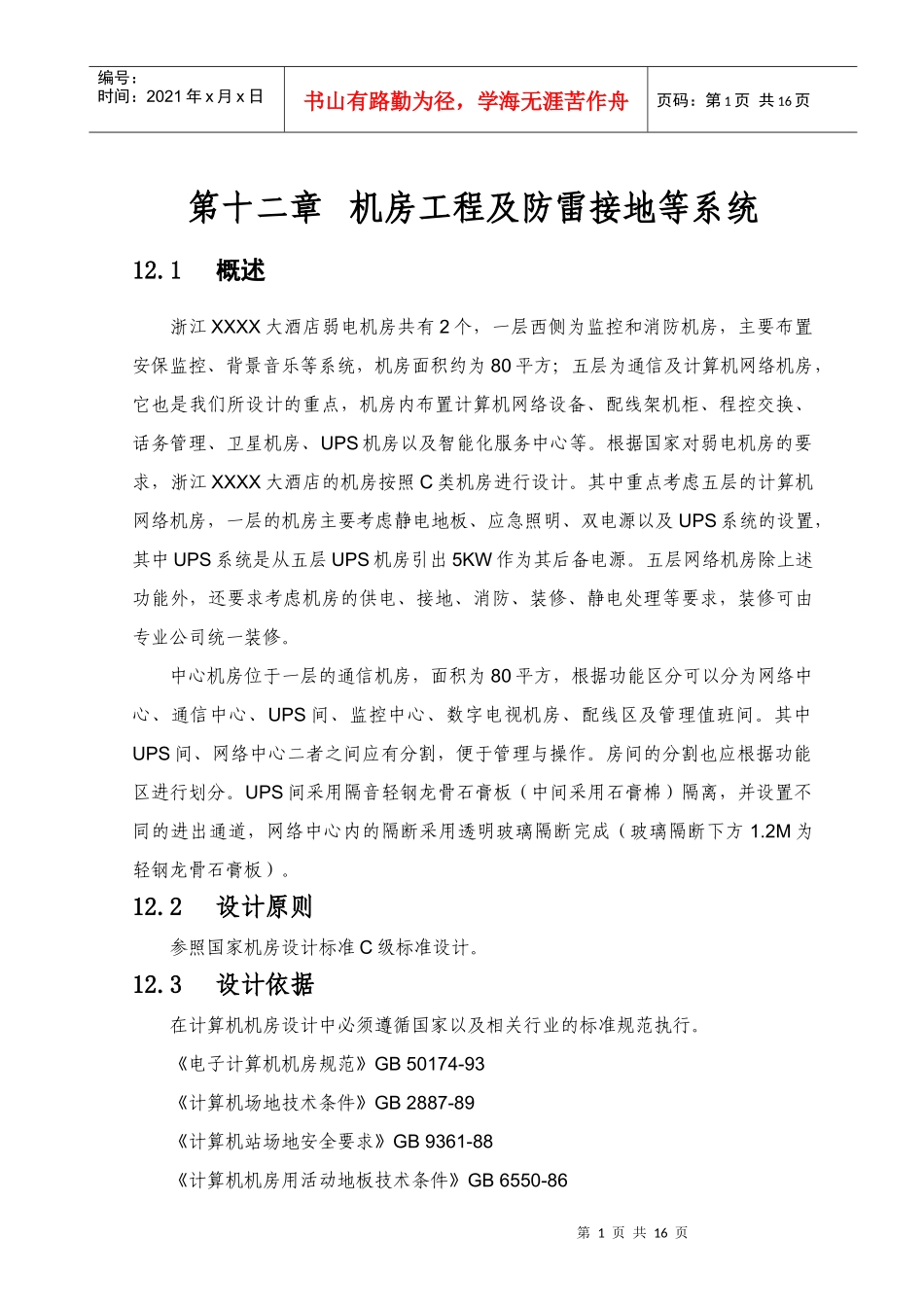

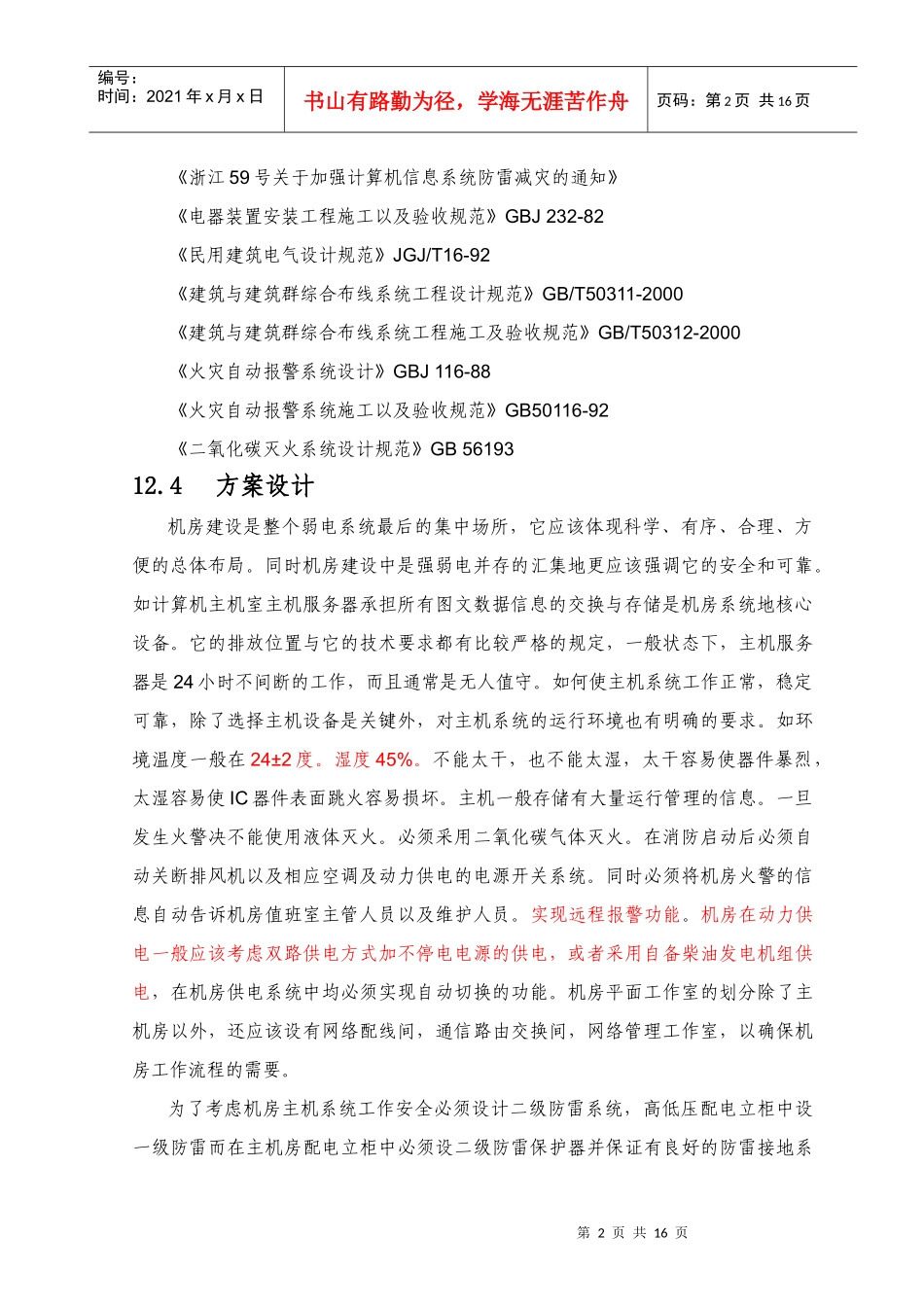

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第十二章机房工程及防雷接地等系统12.1概述浙江XXXX大酒店弱电机房共有2个，一层西侧为监控和消防机房，主要布置安保监控、背景音乐等系统，机房面积约为80平方；五层为通信及计算机网络机房，它也是我们所设计的重点，机房内布置计算机网络设备、配线架机柜、程控交换、话务管理、卫星机房、UPS机房以及智能化服务中心等。根据国家对弱电机房的要求，浙江XXXX大酒店的机房按照C类机房进行设计。其中重点考虑五层的计算机网络机房，一层的机房主要考虑静电地板、应急照明、双电源以及UPS系统的设置，其中UPS系统是从五层UPS机房引出5KW作为其后备电源。五层网络机房除上述功能外，还要求考虑机房的供电、接地、消防、装修、静电处理等要求，装修可由专业公司统一装修。中心机房位于一层的通信机房，面积为80平方，根据功能区分可以分为网络中心、通信中心、UPS间、监控中心、数字电视机房、配线区及管理值班间。其中UPS间、网络中心二者之间应有分割，便于管理与操作。房间的分割也应根据功能区进行划分。UPS间采用隔音轻钢龙骨石膏板（中间采用石膏棉）隔离，并设置不同的进出通道，网络中心内的隔断采用透明玻璃隔断完成（玻璃隔断下方1.2M为轻钢龙骨石膏板）。12.2设计原则参照国家机房设计标准C级标准设计。12.3设计依据在计算机机房设计中必须遵循国家以及相关行业的标准规范执行。《电子计算机机房规范》GB50174-93《计算机场地技术条件》GB2887-89《计算机站场地安全要求》GB9361-88《计算机机房用活动地板技术条件》GB6550-86第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页《浙江59号关于加强计算机信息系统防雷减灾的通知》《电器装置安装工程施工以及验收规范》GBJ232-82《民用建筑电气设计规范》JGJ/T16-92《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000《建筑与建筑群综合布线系统工程施工及验收规范》GB/T50312-2000《火灾自动报警系统设计》GBJ116-88《火灾自动报警系统施工以及验收规范》GB50116-92《二氧化碳灭火系统设计规范》GB5619312.4方案设计机房建设是整个弱电系统最后的集中场所，它应该体现科学、有序、合理、方便的总体布局。同时机房建设中是强弱电并存的汇集地更应该强调它的安全和可靠。如计算机主机室主机服务器承担所有图文数据信息的交换与存储是机房系统地核心设备。它的排放位置与它的技术要求都有比较严格的规定，一般状态下，主机服务器是24小时不间断的工作，而且通常是无人值守。如何使主机系统工作正常，稳定可靠，除了选择主机设备是关键外，对主机系统的运行环境也有明确的要求。如环境温度一般在24±2度。湿度45%。不能太干，也不能太湿，太干容易使器件暴烈，太湿容易使IC器件表面跳火容易损坏。主机一般存储有大量运行管理的信息。一旦发生火警决不能使用液体灭火。必须采用二氧化碳气体灭火。在消防启动后必须自动关断排风机以及相应空调及动力供电的电源开关系统。同时必须将机房火警的信息自动告诉机房值班室主管人员以及维护人员。实现远程报警功能。机房在动力供电一般应该考虑双路供电方式加不停电电源的供电，或者采用自备柴油发电机组供电，在机房供电系统中均必须实现自动切换的功能。机房平面工作室的划分除了主机房以外，还应该设有网络配线间，通信路由交换间，网络管理工作室，以确保机房工作流程的需要。为了考虑机房主机系统工作安全必须设计二级防雷系统，高低压配电立柜中设一级防雷而在主机房配电立柜中必须设二级防雷保护器并保证有良好的防雷接地系第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页统，一般要求防雷接地电阻小于1欧姆。由于机房主机工作室内均有直流高压的存在容易产生静电场，同时许多装饰材料也容易吸敷正电荷而形成静电场。由于静电场的存在容易产生瞬间跳火击穿器件，所以机房内必须有静电场泄放系统，此系统必须是独立的，一般静电泄放系统与静电泄放地网系统相结合，其接地电阻应该小于2...
