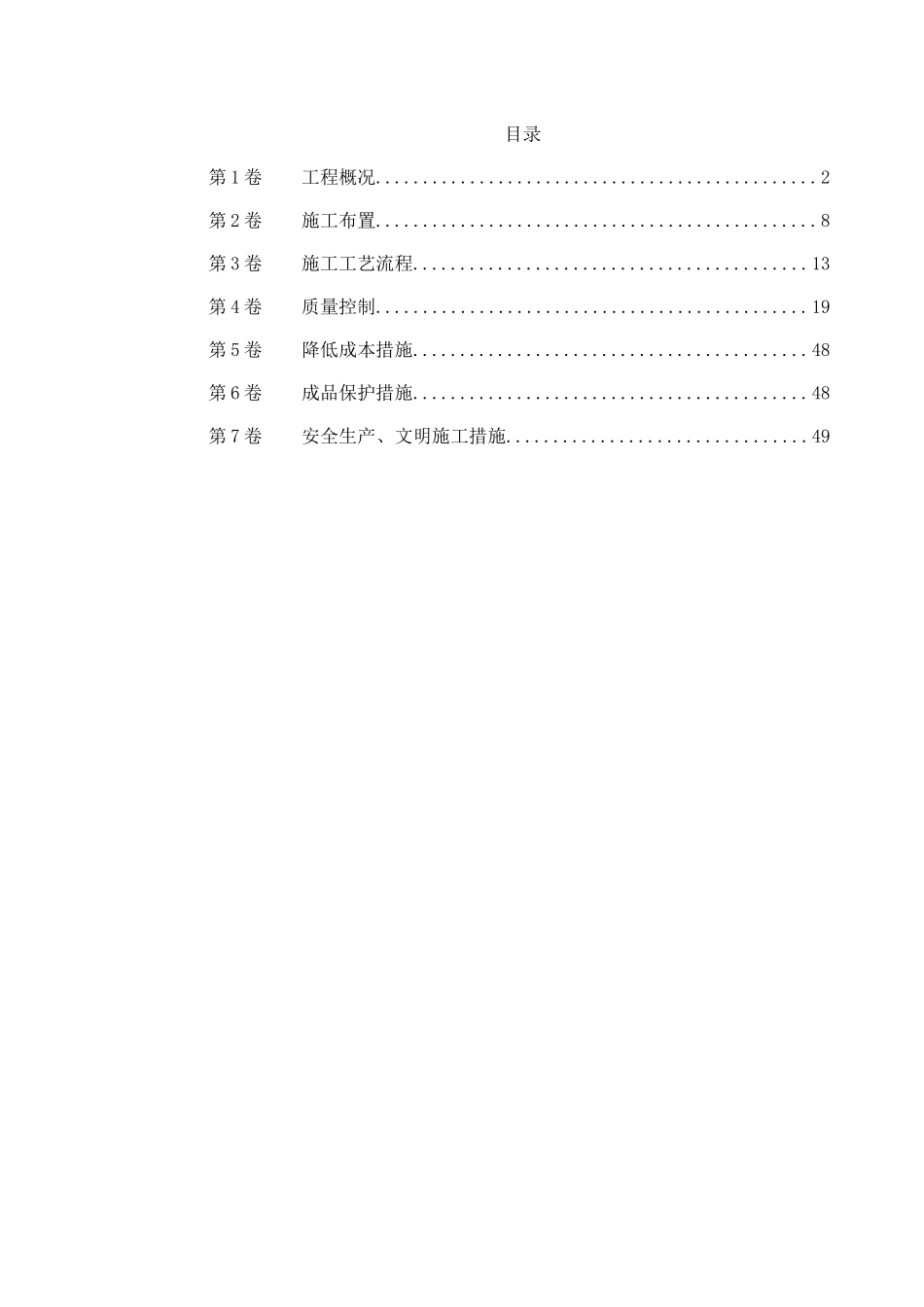

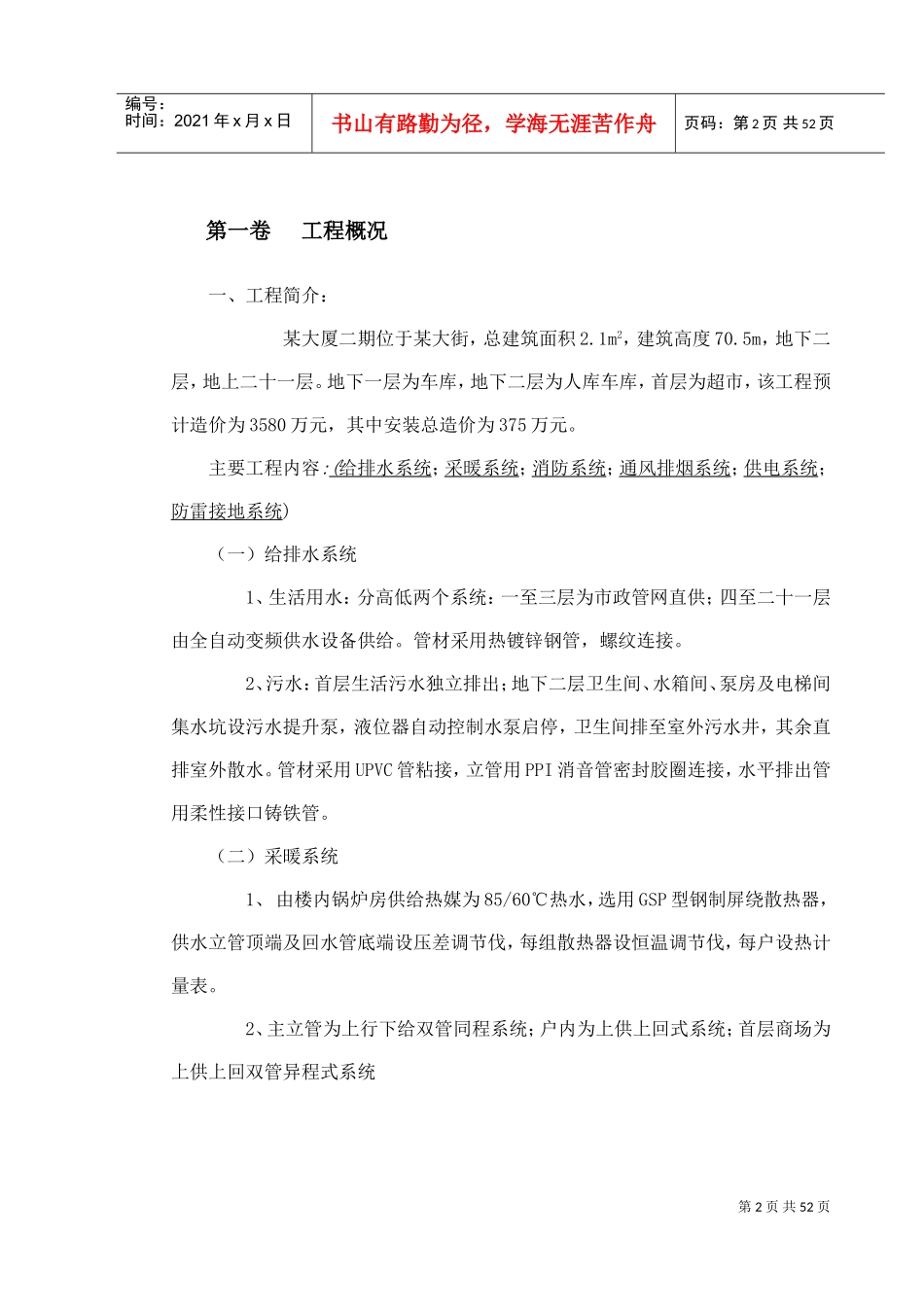

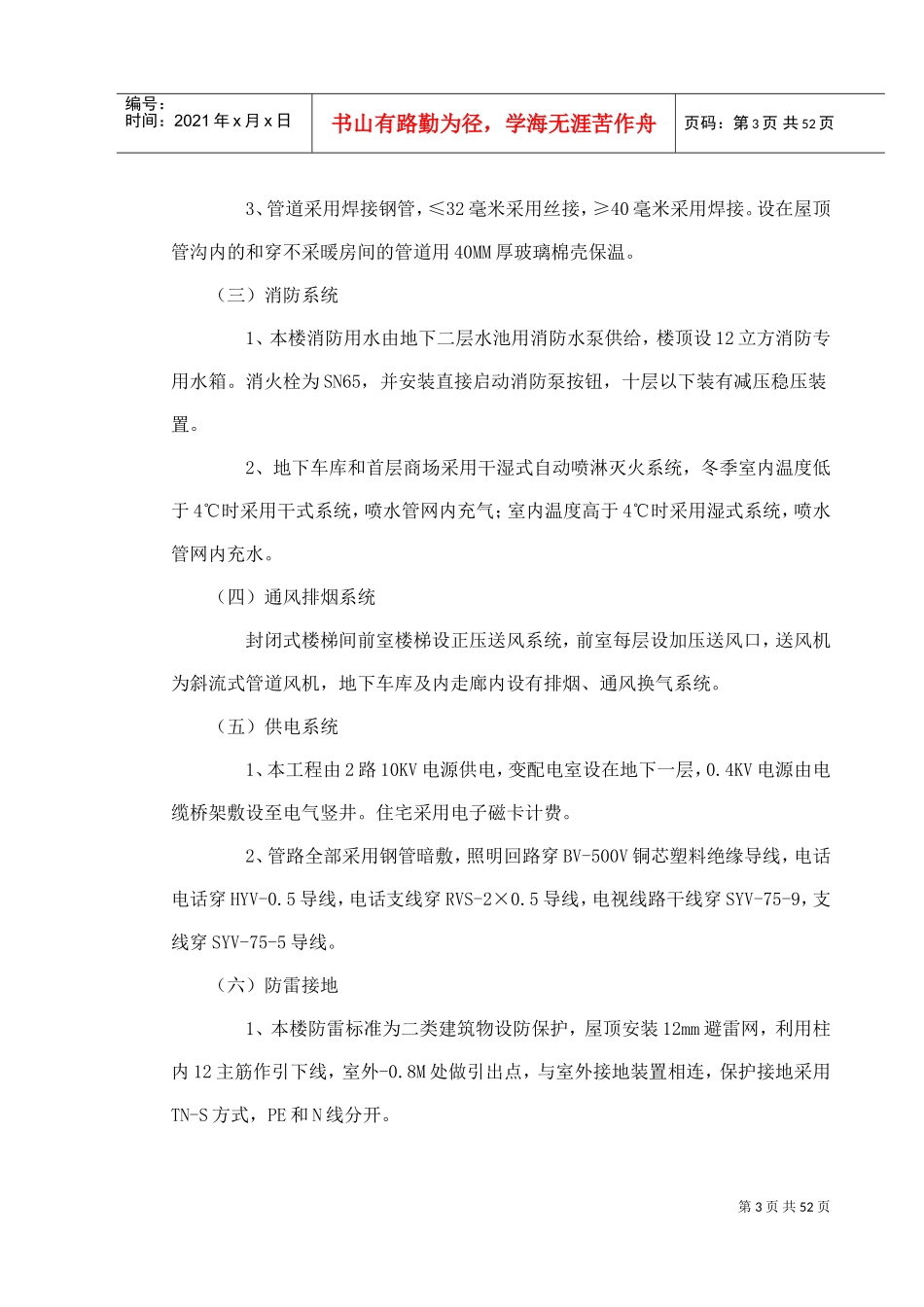

目录第1卷工程概况...............................................2第2卷施工布置...............................................8第3卷施工工艺流程..........................................13第4卷质量控制..............................................19第5卷降低成本措施..........................................48第6卷成品保护措施..........................................48第7卷安全生产、文明施工措施................................49第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页第一卷工程概况一、工程简介：某大厦二期位于某大街，总建筑面积2.1m2，建筑高度70.5m，地下二层，地上二十一层。地下一层为车库，地下二层为人库车库，首层为超市，该工程预计造价为3580万元，其中安装总造价为375万元。主要工程内容:(给排水系统；采暖系统；消防系统；通风排烟系统；供电系统；防雷接地系统)（一）给排水系统1、生活用水：分高低两个系统：一至三层为市政管网直供；四至二十一层由全自动变频供水设备供给。管材采用热镀锌钢管，螺纹连接。2、污水：首层生活污水独立排出；地下二层卫生间、水箱间、泵房及电梯间集水坑设污水提升泵，液位器自动控制水泵启停，卫生间排至室外污水井，其余直排室外散水。管材采用UPVC管粘接，立管用PPI消音管密封胶圈连接，水平排出管用柔性接口铸铁管。（二）采暖系统1、由楼内锅炉房供给热媒为85/60℃热水，选用GSP型钢制屏绕散热器，供水立管顶端及回水管底端设压差调节伐，每组散热器设恒温调节伐，每户设热计量表。2、主立管为上行下给双管同程系统；户内为上供上回式系统；首层商场为上供上回双管异程式系统第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页3、管道采用焊接钢管，≤32毫米采用丝接，≥40毫米采用焊接。设在屋顶管沟内的和穿不采暖房间的管道用40MM厚玻璃棉壳保温。（三）消防系统1、本楼消防用水由地下二层水池用消防水泵供给，楼顶设12立方消防专用水箱。消火栓为SN65，并安装直接启动消防泵按钮，十层以下装有减压稳压装置。2、地下车库和首层商场采用干湿式自动喷淋灭火系统，冬季室内温度低于4℃时采用干式系统，喷水管网内充气；室内温度高于4℃时采用湿式系统，喷水管网内充水。（四）通风排烟系统封闭式楼梯间前室楼梯设正压送风系统，前室每层设加压送风口，送风机为斜流式管道风机，地下车库及内走廊内设有排烟、通风换气系统。（五）供电系统1、本工程由2路10KV电源供电，变配电室设在地下一层，0.4KV电源由电缆桥架敷设至电气竖井。住宅采用电子磁卡计费。2、管路全部采用钢管暗敷，照明回路穿BV-500V铜芯塑料绝缘导线，电话电话穿HYV-0.5导线，电话支线穿RVS-2×0.5导线，电视线路干线穿SYV-75-9，支线穿SYV-75-5导线。（六）防雷接地1、本楼防雷标准为二类建筑物设防保护，屋顶安装12mm避雷网，利用柱内12主筋作引下线，室外-0.8M处做引出点，与室外接地装置相连，保护接地采用TN-S方式，PE和N线分开。第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页2、插座回路装漏电保护，进线处做总等电位连接，接地电阻小于1欧姆。每三层做一均压环与引下线相连。厨房、厕所等潮湿场所做辅助等电位连接。二、主要工作量给排水、消防序号名称规格型号单位数量备注1镀锌钢管各种规格米86292无缝钢管各种规格米29773铸铁排水管各种规格米4584塑料排水管各种规格米20175阀门各种规格个2876消火栓DN65套1107台式脸盆套88坐便器套4109蹲便器套1210洗脸盆套41011小便器套812地漏个39913污水泵50QW20-15台1014消防泵100DLX3台215水表217第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页只16淋浴器套29717喷洒头个831电气序号名称规格型号单位数量备注1照明配电箱见图台3722动力配电箱见图台153吸顶灯见图只30784防水吸顶灯见图只6515半园球吸顶灯见图只176出口指示灯见图只997安全出口指示灯见图只1068壁灯见图只49防爆荧光灯见图只26410吊链双管...
