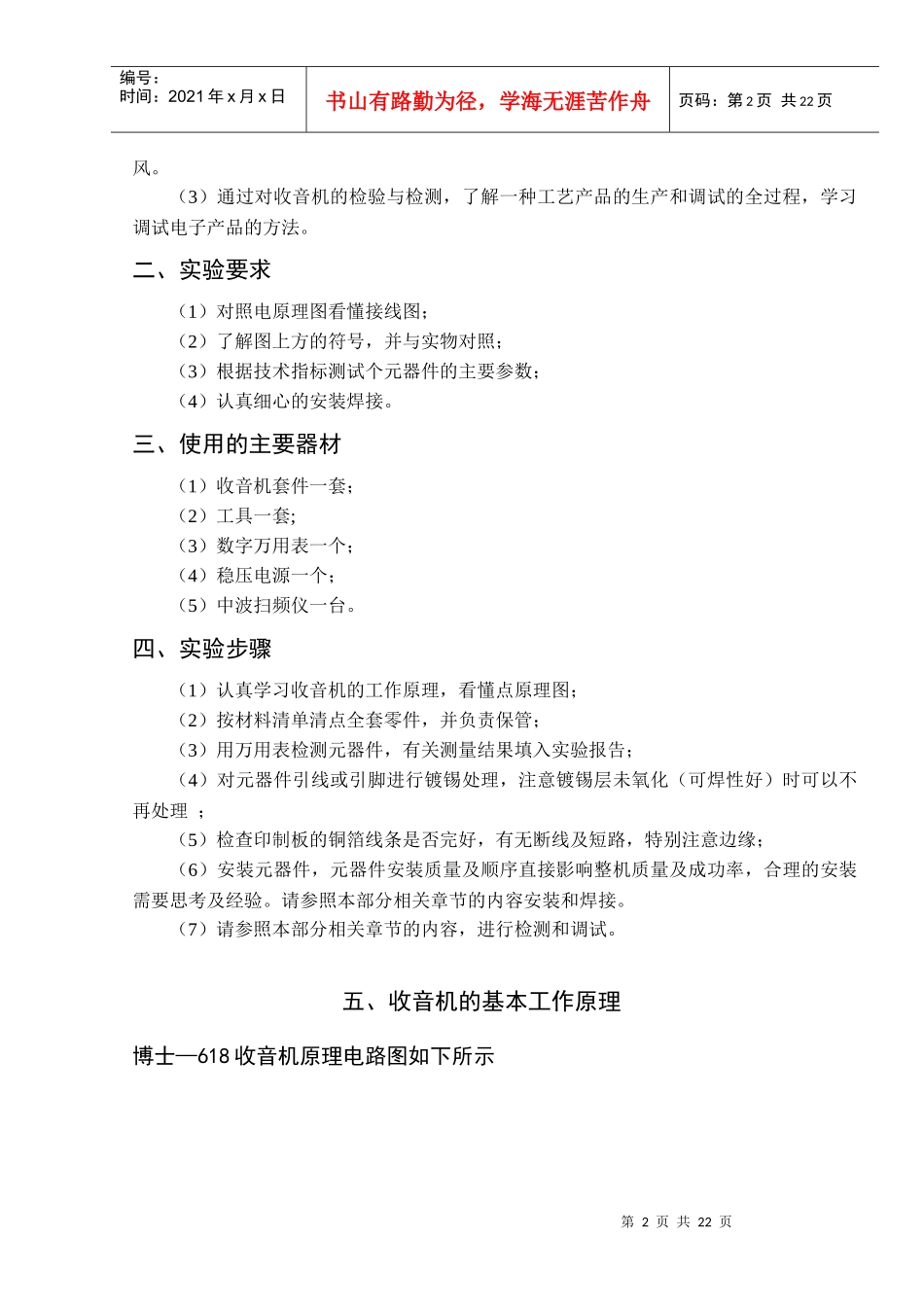

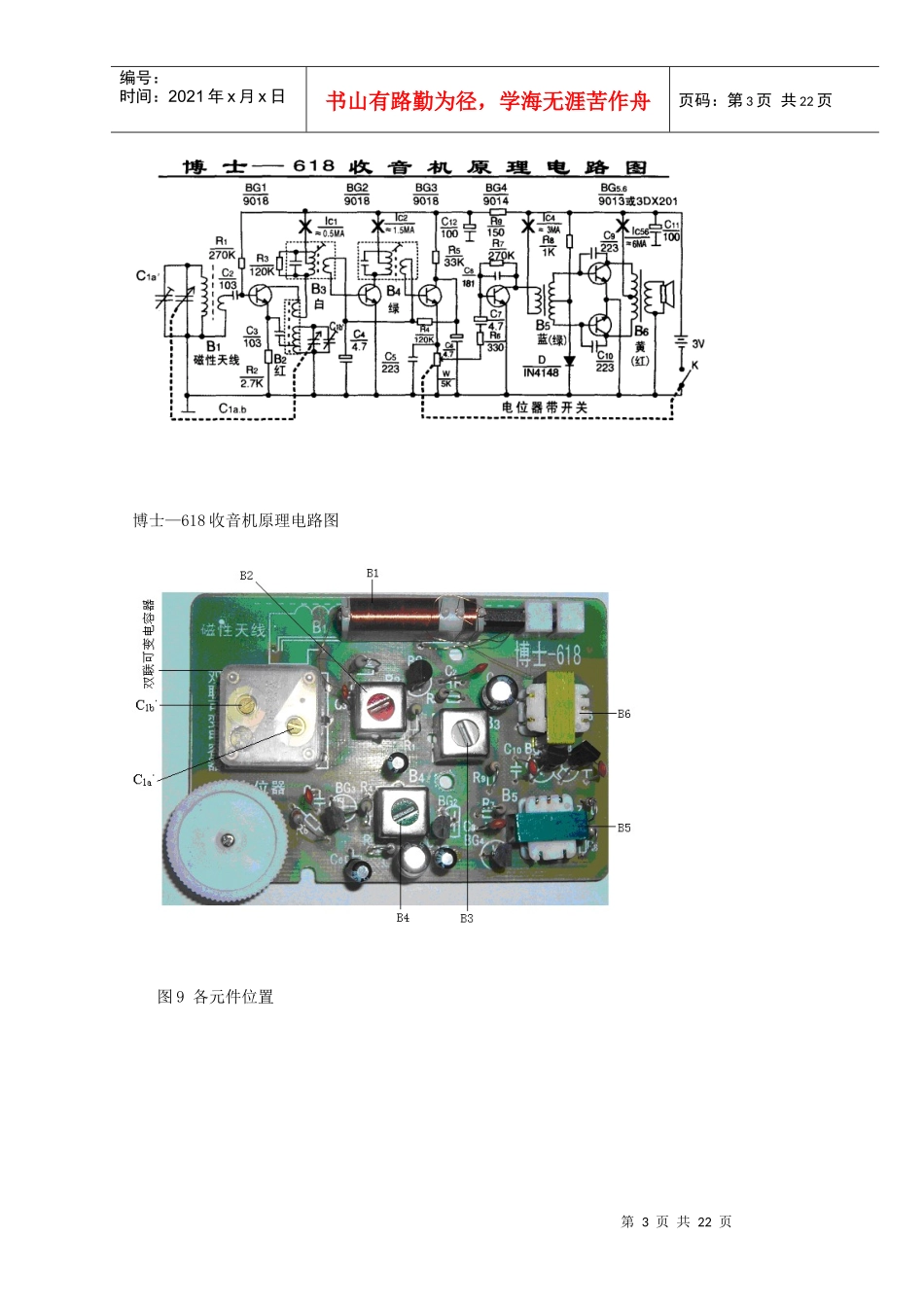

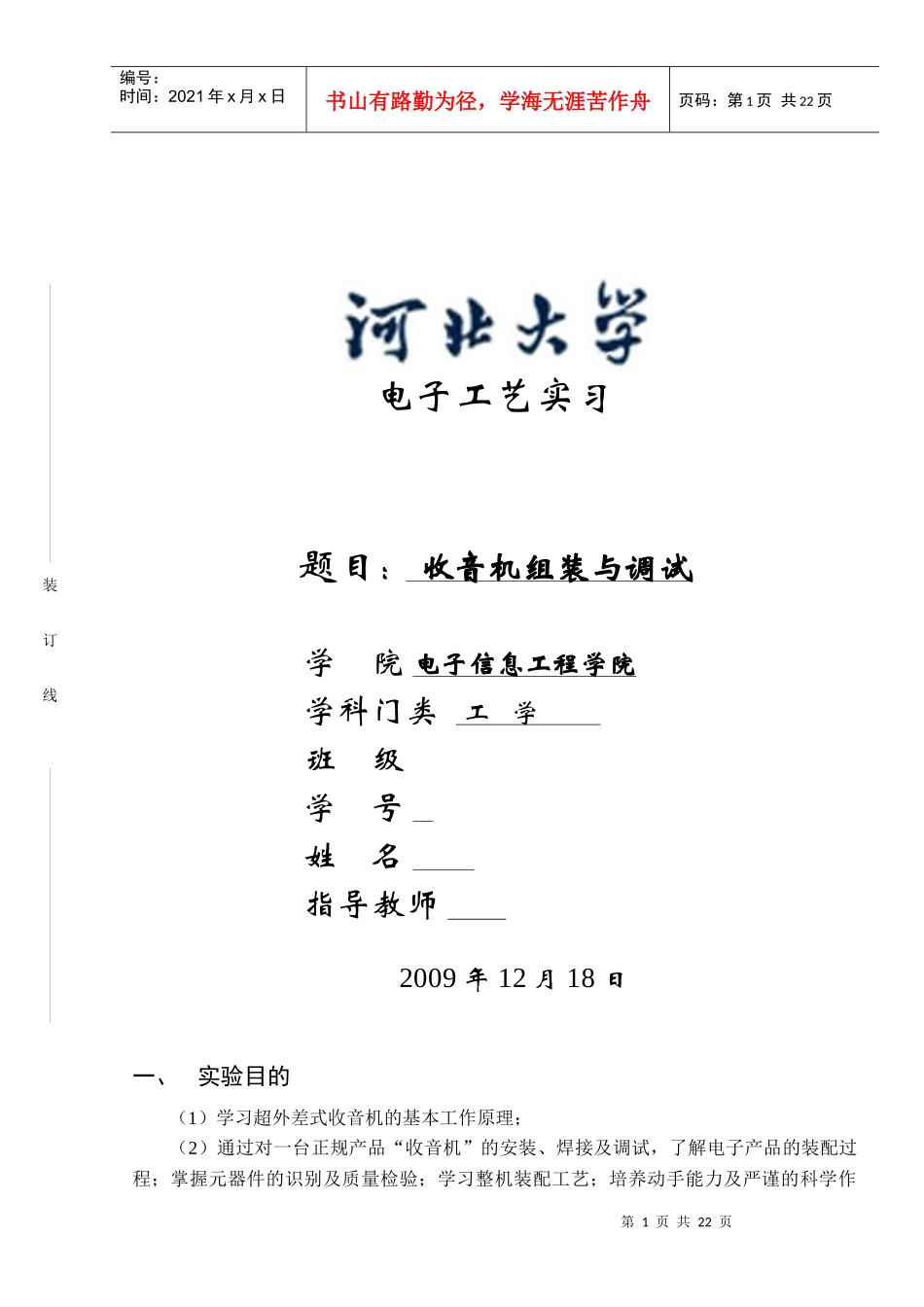

第1页共22页装订线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页电子工艺实习题目：收音机组装与调试学院电子信息工程学院学科门类工学班级学号姓名指导教师2009年12月18日一、实验目的（1）学习超外差式收音机的基本工作原理；（2）通过对一台正规产品“收音机”的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机装配工艺；培养动手能力及严谨的科学作第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页风。（3）通过对收音机的检验与检测，了解一种工艺产品的生产和调试的全过程，学习调试电子产品的方法。二、实验要求（1）对照电原理图看懂接线图；（2）了解图上方的符号，并与实物对照；（3）根据技术指标测试个元器件的主要参数；（4）认真细心的安装焊接。三、使用的主要器材（1）收音机套件一套；（2）工具一套;（3）数字万用表一个；（4）稳压电源一个；（5）中波扫频仪一台。四、实验步骤（1）认真学习收音机的工作原理，看懂点原理图；（2）按材料清单清点全套零件，并负责保管；（3）用万用表检测元器件，有关测量结果填入实验报告；（4）对元器件引线或引脚进行镀锡处理，注意镀锡层未氧化（可焊性好）时可以不再处理；（5）检查印制板的铜箔线条是否完好，有无断线及短路，特别注意边缘；（6）安装元器件，元器件安装质量及顺序直接影响整机质量及成功率，合理的安装需要思考及经验。请参照本部分相关章节的内容安装和焊接。（7）请参照本部分相关章节的内容，进行检测和调试。五、收音机的基本工作原理博士—618收音机原理电路图如下所示第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页博士—618收音机原理电路图图9各元件位置第4页共22页第3页共22页载波发生器调制器高频功率放大器音频放大器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页5.1无线电发送与接受的过程5.1.1无线电的发送人耳能听到的声音频率约在2HZ－20KHZ的范围。通常我们把这一范围叫音频，声波在空气中的传播速度比起无线电波的传播速度是很慢的，而且衰减的速度很快，所以声音不能传得很远。要实现声音的远距离传送，首先应将声音通过微音器转化为音频电信号，音频电信号不能直接向空间发射，必须用音频信号去调制一个等幅的高频震荡才能实现声音的远距离传输，这个等幅的高频震荡叫载波，经过调制的载波通过调谐功率器放大，由发射天线辐射到空间。音频对载波的调制一般采用调幅或调频，由于调幅波频带窄，接收机简单，成本低的特点，目前大多电台均采用调幅广播．发射过程如图（1）所示:图1广播发送电路的原理音频对载波的调制一般采用调幅或者调频。调幅是使载波的振幅随着调制信号的强弱而变化，调频是使载波的频率随着调制信号的强弱而变化，由于调幅波频带窄，接收机简单，成本低的特点，所以目前中央和各省市及地方电台均采用调幅广播。我国规定调幅广播中取音频信号的最高频率为Fn=4.5kHz，则每一广播电台占有9kHz的带宽。调幅广播根据载波频率的高低分为中波，中短波和短波，我国中波广播频段为535kHz—1605kHz，短波I为2.7—7MHz，短波Ⅱ为7—18MHz。由于调频波具有抗干扰能力强，音质好的特点，目前中央和大多省市区都有调频广播，调频广播频段为88—108MHz,已调波带宽为150—200kHz。5.1.2无线电的接收接收过程与发送过程相反，它的任务是将空中传送来的电磁波接收下来并还原成调制信号，经音频放大器放大推动杨声器发出声音。接收机的电路形式有两种，一种为高放式收音机，高放式收音机首先经输入回路选频放大器放大，再经检波和音频放大推动扬声器发出声音。高放式收音机具有灵敏度高，输出功率大的优点，但选择性差，另外高放级一般由二、三级组成，协调比较复杂；另一种是超外差收音机，其电路组成如图2所示第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页图2超外差收音机的组成超外差式收音机与高放式收音机的区别是把接收到的高...
