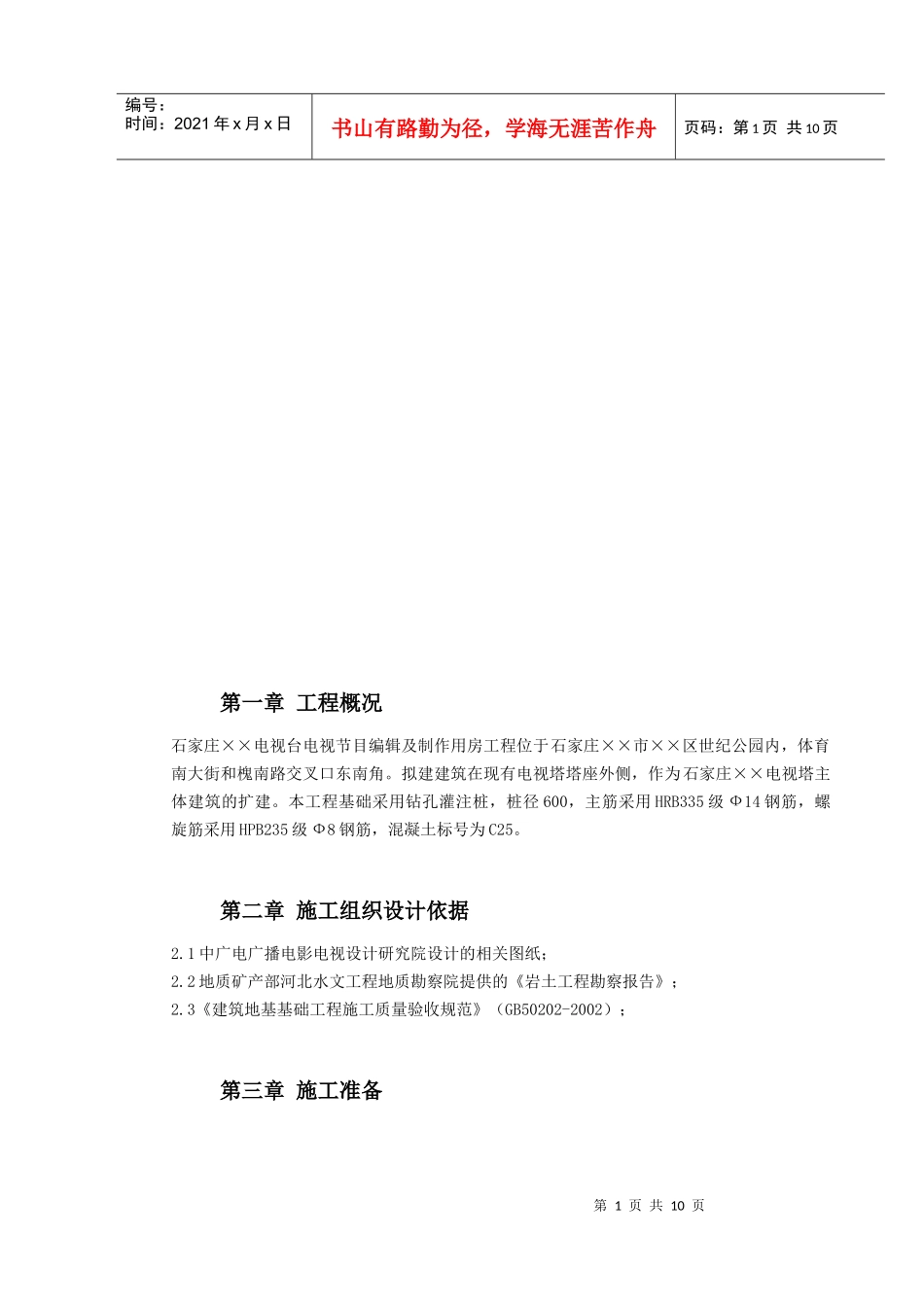

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第一章工程概况石家庄××电视台电视节目编辑及制作用房工程位于石家庄××市××区世纪公园内，体育南大街和槐南路交叉口东南角。拟建建筑在现有电视塔塔座外侧，作为石家庄××电视塔主体建筑的扩建。本工程基础采用钻孔灌注桩，桩径600，主筋采用HRB335级Ф14钢筋，螺旋筋采用HPB235级Ф8钢筋，混凝土标号为C25。第二章施工组织设计依据2.1中广电广播电影电视设计研究院设计的相关图纸；2.2地质矿产部河北水文工程地质勘察院提供的《岩土工程勘察报告》；2.3《建筑地基基础工程施工质量验收规范》（GB50202-2002）；第三章施工准备第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第1节施工组织为保证按期、优质高速完成任务，公司派出精干的人员组成项目部。下设质量、安全、工程技术、材料设备等职能部门，项目部对全场的施工生产、质量、安全、文明施工、成本节约目标的实现进行协调、监管并承担全部责任（项目部成员见附表）。第2节临建搭设采用彩钢保温板房。第3节供水系统以现场既有水源为准，通过管道引到各用水地点。第4节供电系统以现场既有电源为准，主要为钻机用电，高峰用电量为200KW。通过地下电缆引至钻机、砼输送泵及各用电地点。第5节技术准备1、认真作好施工方案的准备工作。和设计单位结合，了解设计意图，使施工方案的设计在质量、工期、工艺技术等方面能适应当地建材、施工设备等的水平，为施工扫除障碍；2、熟悉和审查施工图纸。在建设单位的主持下，与设计及监理单位共同作好图纸会审工作，形成图纸会审纪要。组织作好图纸自审及技术交底工作。了解该工程上部的建筑和结构特点，熟悉桩基工程的主要施工工艺流程。3、原始资料的调查分析。调查分析建设场地的地形、工程地质和水文地质条件、地下障碍物状况及其他周围环境的情况。收集好工程地质报告等技术资料和主要材料的价格等经济技术资料。4、编制施工图预算和施工预算。计算出主要材料、机械设备和人工的用量，并做好施工预算。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第6节材料准备根据施工预算的材料分析和施工进度计划的要求，主要建筑材料为钢筋Ф8和Ф14，因为施工场地狭小，全部在现场外制作绑扎成钢筋笼，然后运至工地现场；砼为C25商品砼。及时提取材料合格证，向监理报送。第7节劳动力组织准备根据该工程的特点组建项目经理部，选派公司组织能力强、施工经验丰富的管理人员负责项目部主要领导工作。建立精干的工作班组，选用熟练的技术工人，集积施工力量，组织劳动力进场，作好工人的入场教育工作，落实好施工计划和技术负责制，作好工人的技术交底和安全交底工作。建立健全各项规章制度，加强遵纪守法教育。第8节机械设备准备按照施工工艺的要求，编制好施工机具需要量计划。大型设备提前进场，以便进行维修和调试。第四章施工方案第1节施工顺序从33.75°轴开始沿顺时针方向施工。第2节主要施工方法成孔工艺流程:钻孔桩就位→钻孔→检查成孔质量→孔底清理→盖好孔口盖板→移钻孔机至下一桩位浇灌混凝土工艺流程：移走盖板复测孔深、垂直度→放钢筋笼子→放混凝土留筒→浇灌混凝土（随浇随振）1、测量放线（1）用于本工程的所有测量仪器、工具、设备，均经鉴定合格的且在有效期范围内的仪器、第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页工具，其精度达到规范要求；（2）测量依据是甲方提供的坐标点和水准点，且经校核无误，经监理和技术负责人签字确认；（3）编制科学合理的测量方案，经建设单位及监理单位批准后执行。2、钻机成孔（1）桩点布置完毕，验收合格并经监理认可签字后方可开始钻孔；（2）钻头要对准桩点，校正机身要保持水平，保证钻杆垂直地面；（3）启动钻机后钻头回转钻进，钻至设计桩底标高后低速慢钻，以免扰动桩底；（4）钻到桩底标高,开始提升钻机,提升时,要及时清理孔周围的土,以免桩底掉进过多的虚土。3、钢筋笼制...
