某医疗保健基地工程机电预留预埋电气施工方案VIP免费

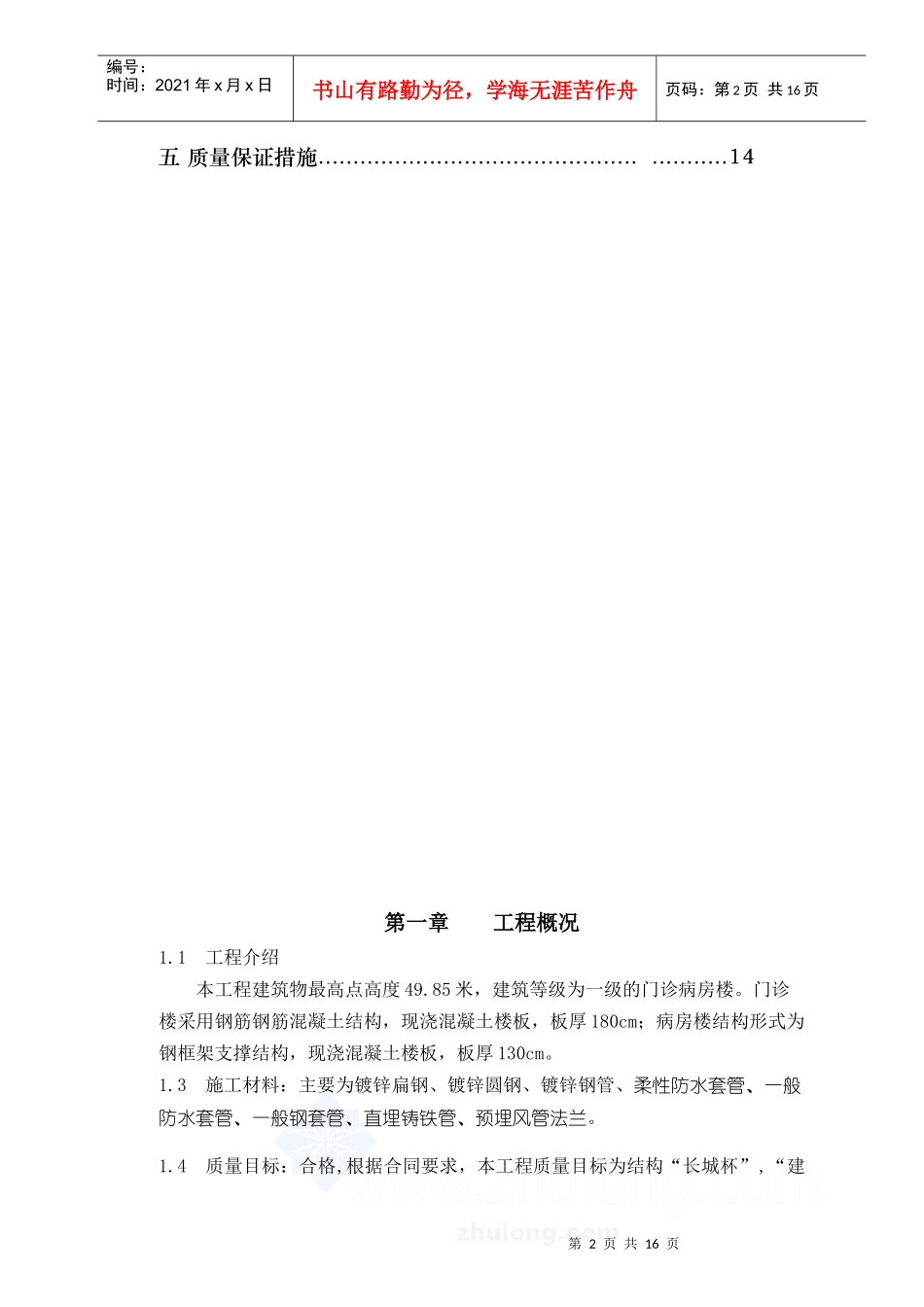

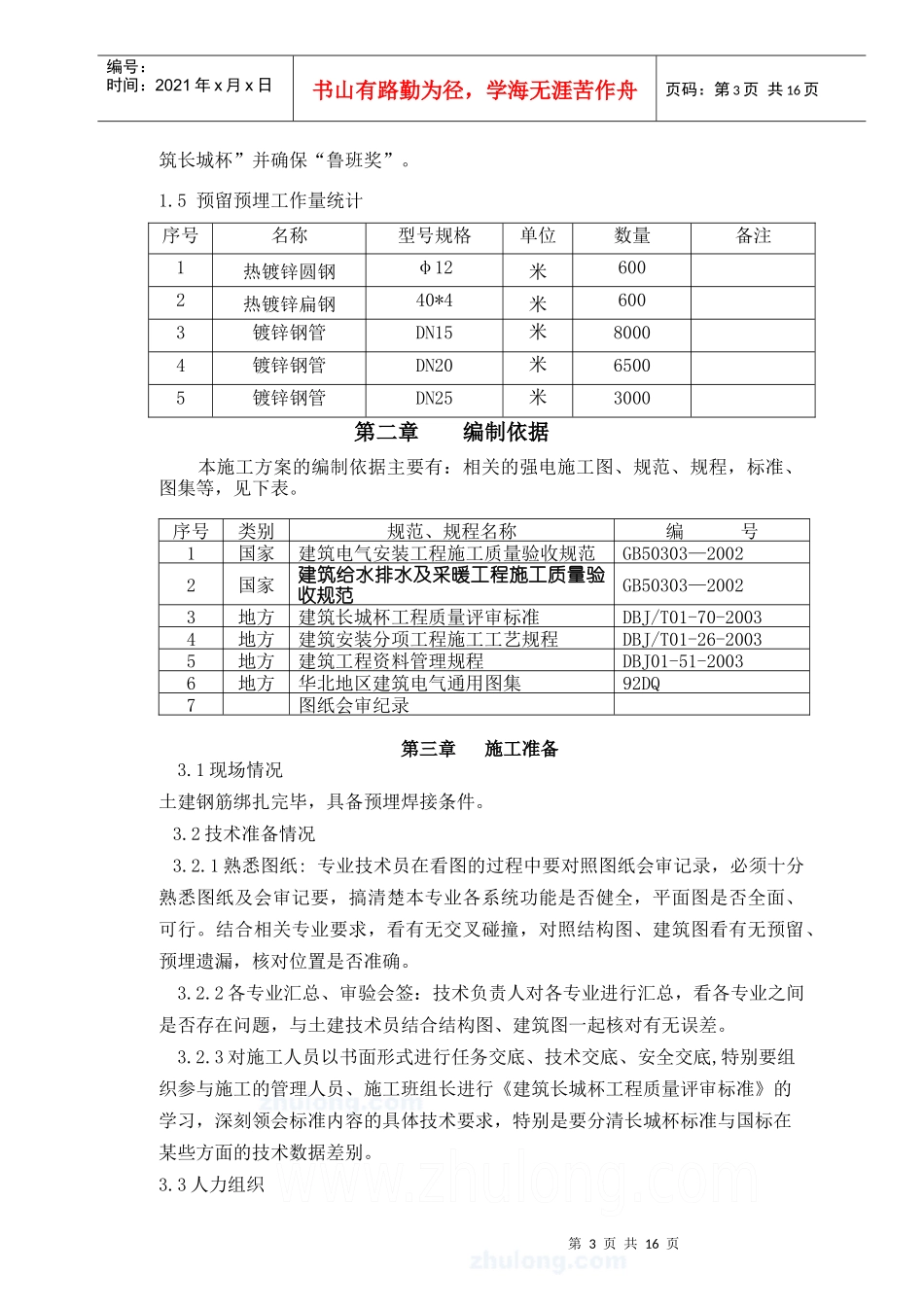

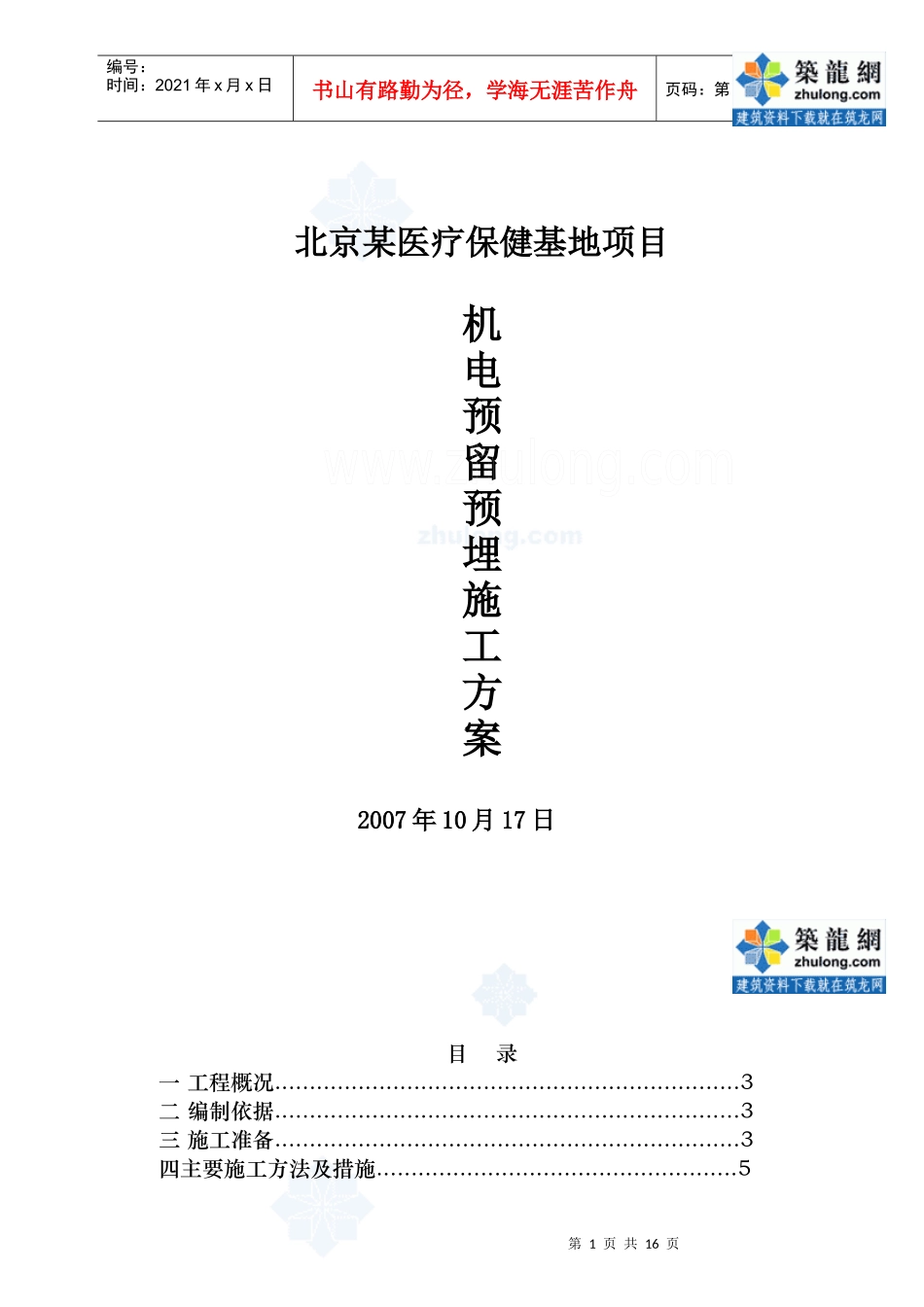

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页北京某医疗保健基地项目机电预留预埋施工方案2007年10月17日目录一工程概况...................................................................3二编制依据...................................................................3三施工准备...................................................................3四主要施工方法及措施....................................................5第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页五质量保证措施.........................................................14第一章工程概况1.1工程介绍本工程建筑物最高点高度49.85米，建筑等级为一级的门诊病房楼。门诊楼采用钢筋钢筋混凝土结构，现浇混凝土楼板，板厚180cm；病房楼结构形式为钢框架支撑结构，现浇混凝土楼板，板厚130cm。1.3施工材料：主要为镀锌扁钢、镀锌圆钢、镀锌钢管、柔性防水套管、一般防水套管、一般钢套管、直埋铸铁管、预埋风管法兰。1.4质量目标：合格,根据合同要求，本工程质量目标为结构“长城杯”,“建第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页筑长城杯”并确保“鲁班奖”。1.5预留预埋工作量统计序号名称型号规格单位数量备注1热镀锌圆钢φ12米6002热镀锌扁钢40*4米6003镀锌钢管DN15米80004镀锌钢管DN20米65005镀锌钢管DN25米3000第二章编制依据本施工方案的编制依据主要有：相关的强电施工图、规范、规程，标准、图集等，见下表。序号类别规范、规程名称编号1国家建筑电气安装工程施工质量验收规范GB50303—20022国家建筑给水排水及采暖工程施工质量验收规范GB50303—20023地方建筑长城杯工程质量评审标准DBJ/T01-70-20034地方建筑安装分项工程施工工艺规程DBJ/T01-26-20035地方建筑工程资料管理规程DBJ01-51-20036地方华北地区建筑电气通用图集92DQ7图纸会审纪录第三章施工准备3.1现场情况土建钢筋绑扎完毕，具备预埋焊接条件。3.2技术准备情况3.2.1熟悉图纸:专业技术员在看图的过程中要对照图纸会审记录，必须十分熟悉图纸及会审记要，搞清楚本专业各系统功能是否健全，平面图是否全面、可行。结合相关专业要求，看有无交叉碰撞，对照结构图、建筑图看有无预留、预埋遗漏，核对位置是否准确。3.2.2各专业汇总、审验会签：技术负责人对各专业进行汇总，看各专业之间是否存在问题，与土建技术员结合结构图、建筑图一起核对有无误差。3.2.3对施工人员以书面形式进行任务交底、技术交底、安全交底,特别要组织参与施工的管理人员、施工班组长进行《建筑长城杯工程质量评审标准》的学习，深刻领会标准内容的具体技术要求，特别是要分清长城杯标准与国标在某些方面的技术数据差别。3.3人力组织第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页技术管理人员、质检人员、安全人员、材料人员已通过业主及监理审查，全部就位。施工队伍已按公司程序文件通过审查，特殊工种持证上岗。预留预埋阶段劳动力作如下安排：电工31人，水工3人，通风空调工3人，电焊工8人，辅助工18人。3.4机械设备主要施工机械设备一览表序号机械名称型号性能单位数量额定功率1砂轮切割机φ400台42.5KW2交流电弧焊机BX-300-2台623KVA3套丝机台43.5计量器具所有使用前需要计量检测单位检测的测量器具均检测合格，使用在有效期内。主要测量器具一览表序号名称规格型号单位数量1钢直尺100～500mm只62钢卷尺5m只203卷尺30米把64接地电阻测试仪ZC-8台13.6材料准备材料进入现场前检查：产品的技术文件齐全，并且有合格证，材料到场后材料先进行自检，自检合格后，报请监理验收，验收合格后方可使用。3.6.1材料质量要求1、镀锌圆钢、镀锌扁钢、镀锌钢管：镀锌层完好，无起皮、无劈裂等缺陷，材质、规格型号符合要求，产品质量证明文件齐全。3.6.2材料进场计划序号材料名称规格型号数量进场时间1镀锌圆钢φ126002007.10.152镀锌扁钢-40*4600200...
