某建筑消防给水系统设计与计算VIP免费

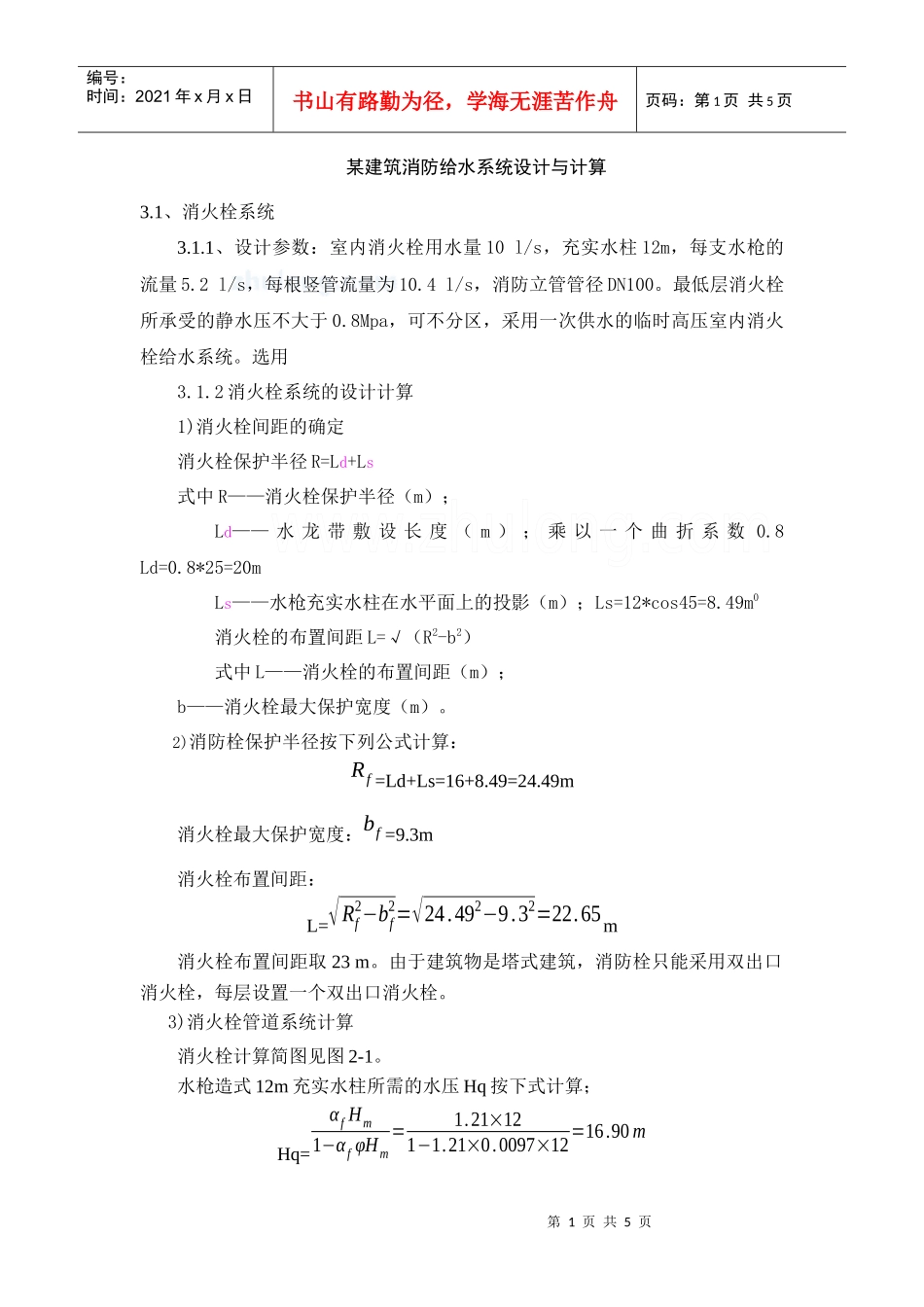

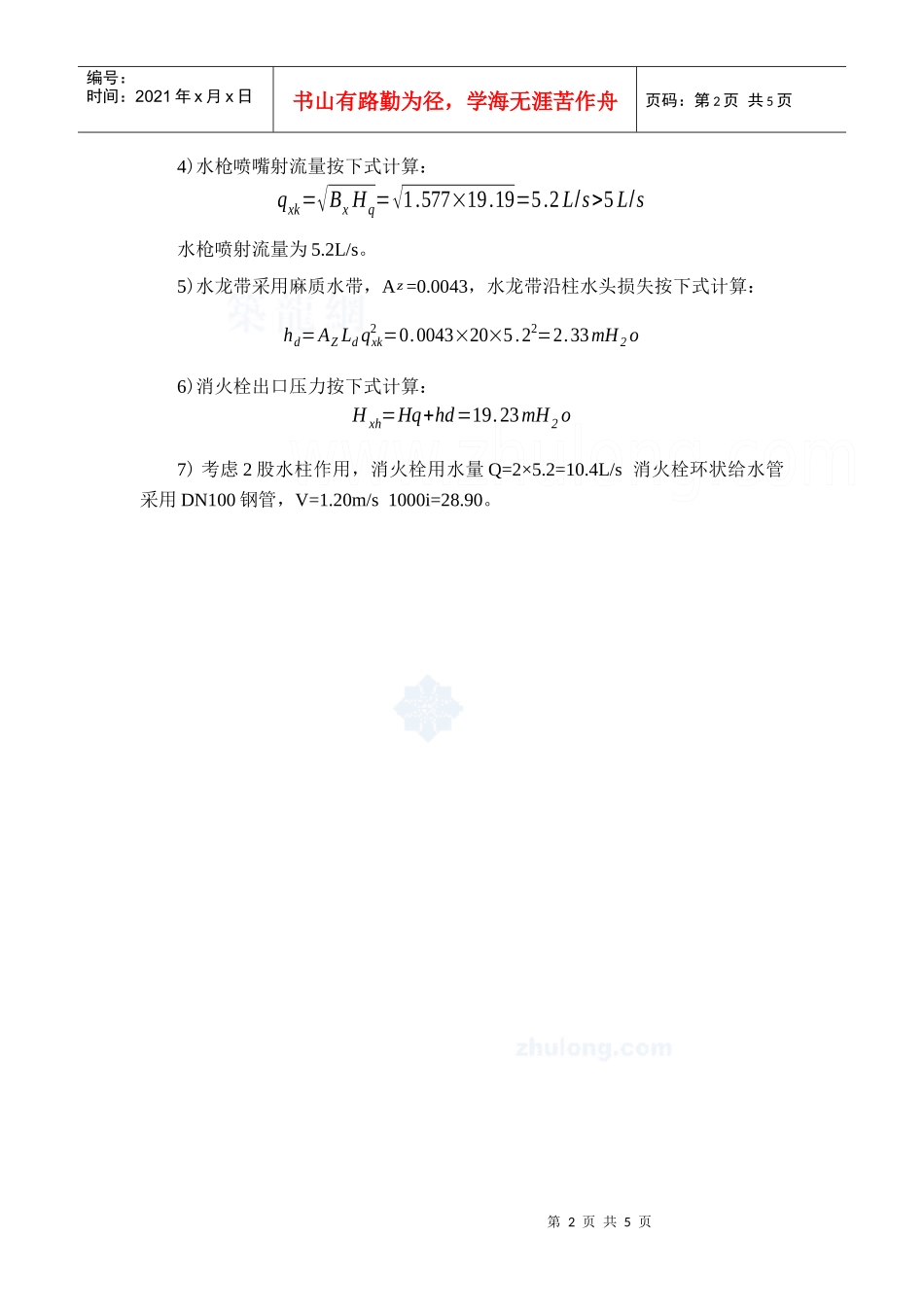

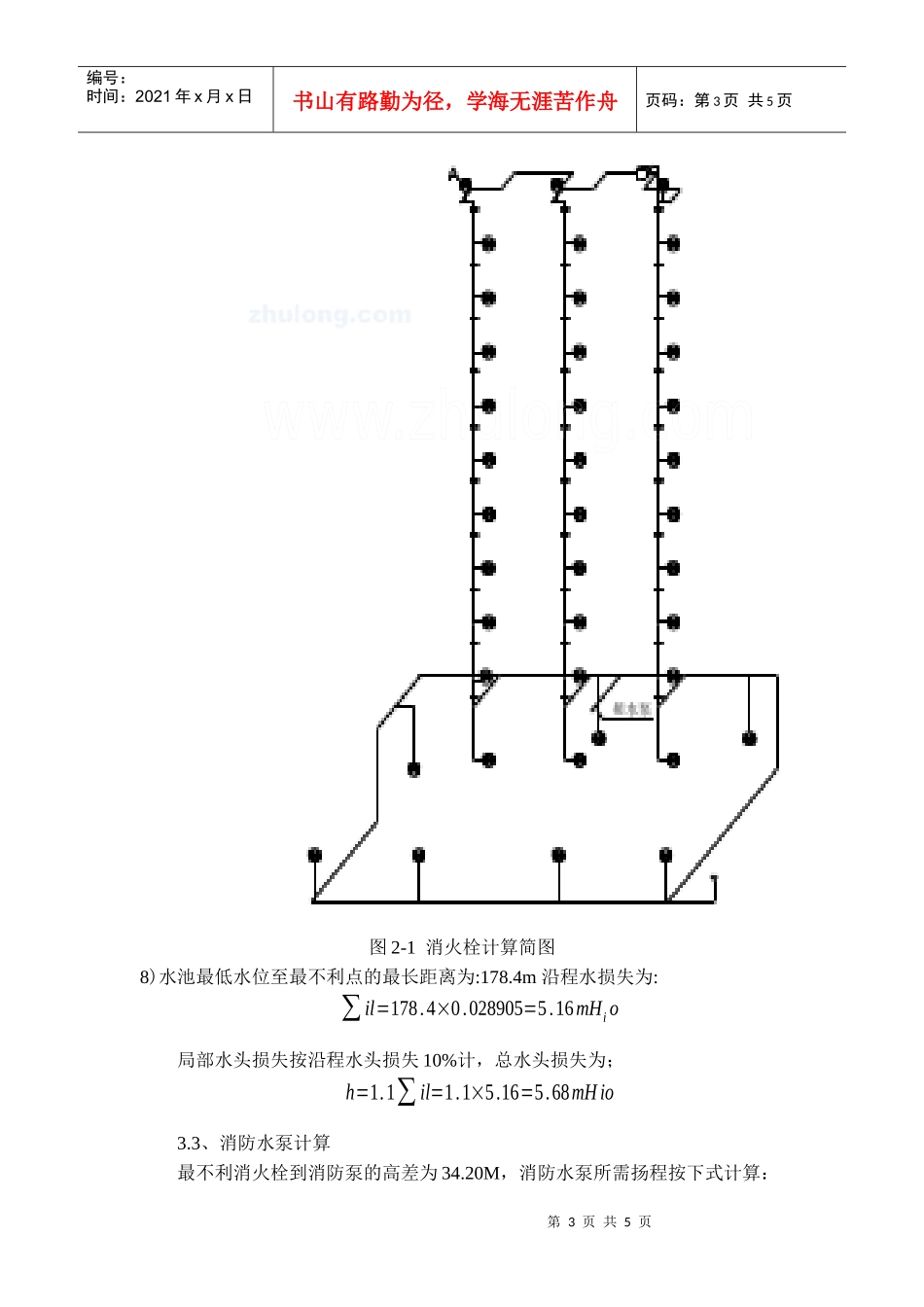

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页某建筑消防给水系统设计与计算3.1、消火栓系统3.1.1、设计参数：室内消火栓用水量10l/s，充实水柱12m，每支水枪的流量5.2l/s，每根竖管流量为10.4l/s，消防立管管径DN100。最低层消火栓所承受的静水压不大于0.8Mpa，可不分区，采用一次供水的临时高压室内消火栓给水系统。选用3.1.2消火栓系统的设计计算1)消火栓间距的确定消火栓保护半径R=Ld+Ls式中R——消火栓保护半径（m）；Ld——水龙带敷设长度（m）；乘以一个曲折系数0.8Ld=0.8*25=20mLs——水枪充实水柱在水平面上的投影（m）；Ls=12*cos45=8.49m0消火栓的布置间距L=√（R2-b2）式中L——消火栓的布置间距（m）；b——消火栓最大保护宽度（m）。2)消防栓保护半径按下列公式计算：Rf=Ld+Ls=16+8.49=24.49m消火栓最大保护宽度：bf=9.3m消火栓布置间距：L=√Rf2−bf2=√24.492−9.32=22.65m消火栓布置间距取23m。由于建筑物是塔式建筑，消防栓只能采用双出口消火栓，每层设置一个双出口消火栓。3)消火栓管道系统计算消火栓计算简图见图2-1。水枪造式12m充实水柱所需的水压Hq按下式计算；Hq=αfHm1−αfφHm=1.21×121−1.21×0.0097×12=16.90m第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页4)水枪喷嘴射流量按下式计算：qxk=√BxHq=√1.577×19.19=5.2L/s>5L/s水枪喷射流量为5.2L/s。5)水龙带采用麻质水带，Az=0.0043，水龙带沿柱水头损失按下式计算：hd=AΖLdqxk2=0.0043×20×5.22=2.33mH2o6)消火栓出口压力按下式计算：Hxh=Hq+hd=19.23mH2o7)考虑2股水柱作用，消火栓用水量Q=2×5.2=10.4L/s消火栓环状给水管采用DN100钢管，V=1.20m/s1000i=28.90。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页图2-1消火栓计算简图8)水池最低水位至最不利点的最长距离为:178.4m沿程水损失为:∑il=178.4×0.028905=5.16mHio局部水头损失按沿程水头损失10%计，总水头损失为；h=1.1∑il=1.1×5.16=5.68mHio3.3、消防水泵计算最不利消火栓到消防泵的高差为34.20M，消防水泵所需扬程按下式计算：第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页Hb=Hg+hz+Hq+hd=Hg+hz+Hxh=5.68+34.20+19.23=59.11m消火栓泵流量为5.2×2=10.4L/S=37.44m³/h选择智能全自动气压消防设备，型号FQL-72-60，2用1备。其参数为流量Q：72m³/h，扬程：Hp=60m。稳压泵25GDL4-11*6.3.4、水泵结合器按《高层民用建筑设计防火规范》GB50045—95规定；每个水泵接合器的流量应按10~15L/S计算，本建筑室内消防设计水量为10.4L/S。故设置1个水泵结合器，型号为SQB100。3.5、减压孔板栓口静水压力起过0.5MPa的消火栓前要设置减压孔板水力计算：11层消火栓口压力：Hxk11=Hxh+h层次+hg=19.23+2.9+2.9×0.0289×1.1=22.22m其它各层的计算方法与11层的计算方法相同,计结果如下表：层数顶层1110987654321压力19.2322.2225.2128.2131.2034.1937.1840.1743.1846.1649.1553.79过剩压力m02.225.218.2111.2014.1917.1820.1723.1826.1629.1533.79只有一、二、层消火栓需减压。一层减压孔板孔直径的确定：hd=SQ²S=hdQ2=3.79×1010.42=0.350根据S查下表得孔板孔直径为40mm，孔板孔直径mm242628303234363840S28.615.206.833.742.531.270.690.430.226层减压孔板孔直径为40mm.。二层减压孔板孔直径为40mm.。3.6消防排水消防电梯下设置集水坑，消防废水经废水管排入集水井，经水泵提升排入市政污水管，水泵集水井处浮球开关自动控制停启，也可手动停启。第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页3.7手提式灭火器设计按中危险等级考虑，采用ABC干粉型，充剂4Kg，5A，15m2/A。
