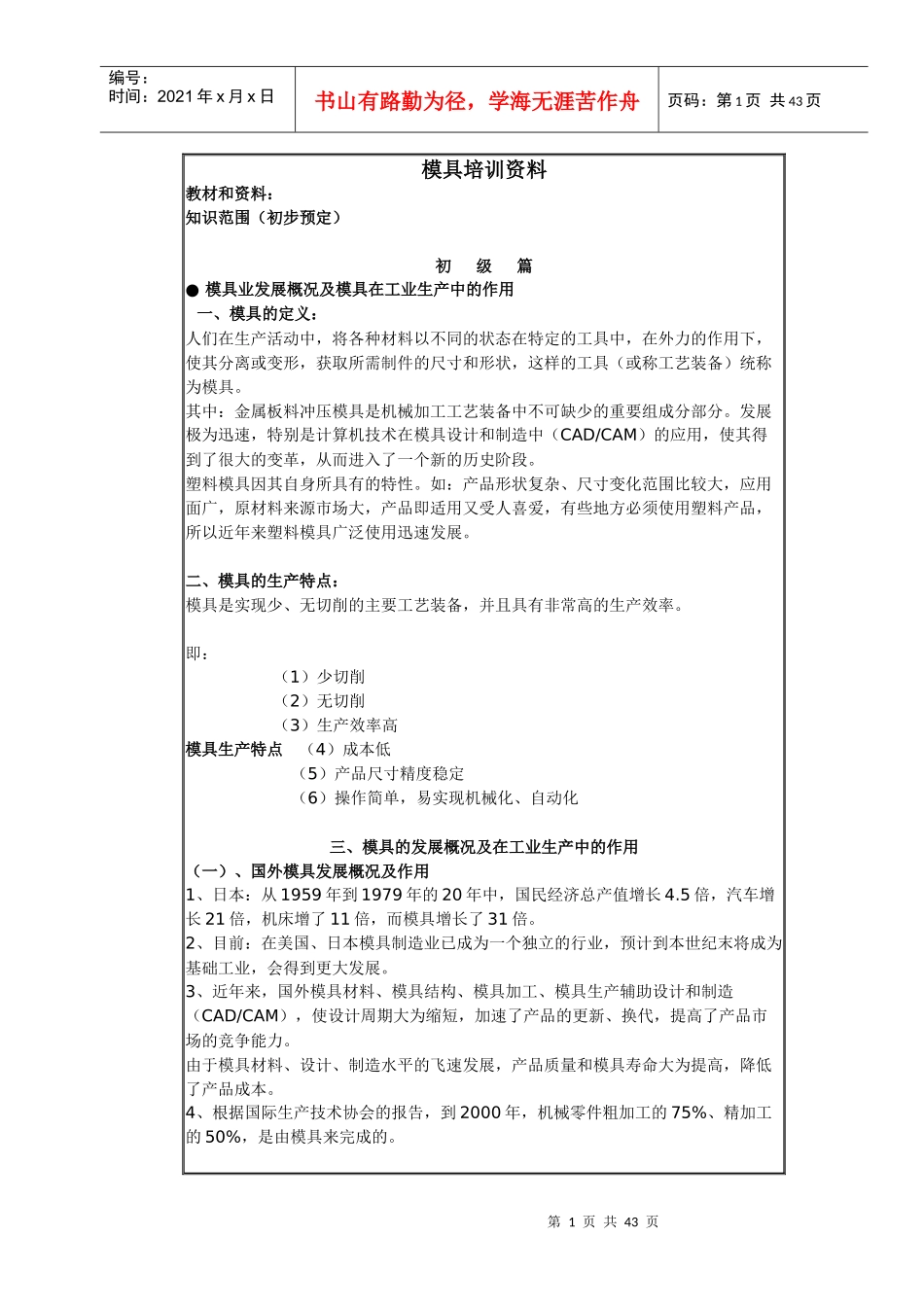

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页模具培训资料教材和资料：知识范围（初步预定）初级篇●模具业发展概况及模具在工业生产中的作用一、模具的定义：人们在生产活动中，将各种材料以不同的状态在特定的工具中，在外力的作用下，使其分离或变形，获取所需制件的尺寸和形状，这样的工具（或称工艺装备）统称为模具。其中：金属板料冲压模具是机械加工工艺装备中不可缺少的重要组成分部分。发展极为迅速，特别是计算机技术在模具设计和制造中（CAD/CAM）的应用，使其得到了很大的变革，从而进入了一个新的历史阶段。塑料模具因其自身所具有的特性。如：产品形状复杂、尺寸变化范围比较大，应用面广，原材料来源市场大，产品即适用又受人喜爱，有些地方必须使用塑料产品，所以近年来塑料模具广泛使用迅速发展。二、模具的生产特点：模具是实现少、无切削的主要工艺装备，并且具有非常高的生产效率。即：（1）少切削（2）无切削（3）生产效率高模具生产特点（4）成本低（5）产品尺寸精度稳定（6）操作简单，易实现机械化、自动化三、模具的发展概况及在工业生产中的作用（一）、国外模具发展概况及作用1、日本：从1959年到1979年的20年中，国民经济总产值增长4.5倍，汽车增长21倍，机床增了11倍，而模具增长了31倍。2、目前：在美国、日本模具制造业已成为一个独立的行业，预计到本世纪末将成为基础工业，会得到更大发展。3、近年来，国外模具材料、模具结构、模具加工、模具生产辅助设计和制造（CAD/CAM），使设计周期大为缩短，加速了产品的更新、换代，提高了产品市场的竞争能力。由于模具材料、设计、制造水平的飞速发展，产品质量和模具寿命大为提高，降低了产品成本。4、根据国际生产技术协会的报告，到2000年，机械零件粗加工的75%、精加工的50%，是由模具来完成的。第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页国外模具发展概况：1、日本：1959年~1979年，20年模具产值增长了31倍；2、在美国、日本、模具制造业已成为一个独立行业；3、应用（CAD/CAM）软件；4、到2000年模具完成机械零粗加工的75%，精加工的50%。（二）、国内模具的发展概况及其作用1、国民经济的工业生产各个部门在广泛的采用模具进行生产。据不完全统计，汽车、电子、航空、航海、轻工、仪表、导航等方面，有80%以上的产品零件需要采用模具来完成。2、国内经过40多年的发展，已基本形成模具加工，以及模具标准零部件的加工体系。冲压件的特点：（1）重量轻；（2）可有足够的强度和刚度；（3）可采用的材料品种较多；（4）变形程度较大；（5）能够实现机械切削加工完成不了的工序；（6）在加工过程中，金属内部组织没有变化。●模具种类介绍（1）冲压工业（2）塑料工业（3）锻压工业（4）压铸工业需要模具的工业（5）橡胶工业（6）玻璃工业（7）粉末冶金工业（8）陶瓷工业（9）建筑业1、冲压工业冲压工业所用的模具是我们介绍的重点，因为我公司所生产的，也就是在パンチ8007プレス金型用部品手册中所规定的模具标准件主要都应用在冲压工业中，有待详细介绍。2、塑料工业随着合成树脂的研制，塑料工业正在迅速发展从日常制品到电器制品，车辆零件等均使用塑料制成的各种不同的零件，而这些零件都是由模具来完成的。塑料工业中所用的各种模具也是我们所要介绍的重点，我们公司的塑料模具系列2003，塑料模具零件中所规定的塑料模具标准件主要都应用在塑料工业。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页3、锻压工业：（1）自由锻锻压（2）模锻（1）热锻模模锻（2）冷锻模（3）挤压模4、压铸工业：目前常用的是有色金属的压铸模。5、橡胶工业：各种橡胶制品模具，如轮胎模具等。6、玻璃工业：在玻璃制品中，模具大多用于制瓶、电瓷制品、器具等。7、粉末冶金工业：随着粉末冶金制品的不断发展，粉末压制模的品种不断增加。8、陶瓷工业：随着电子工业的发展，各种陶瓷制品不断增加，所以模具也在不断发展。9、型材挤压工业：由于现代工业对各种型材...
