某广场电气工程施工监理细则VIP免费

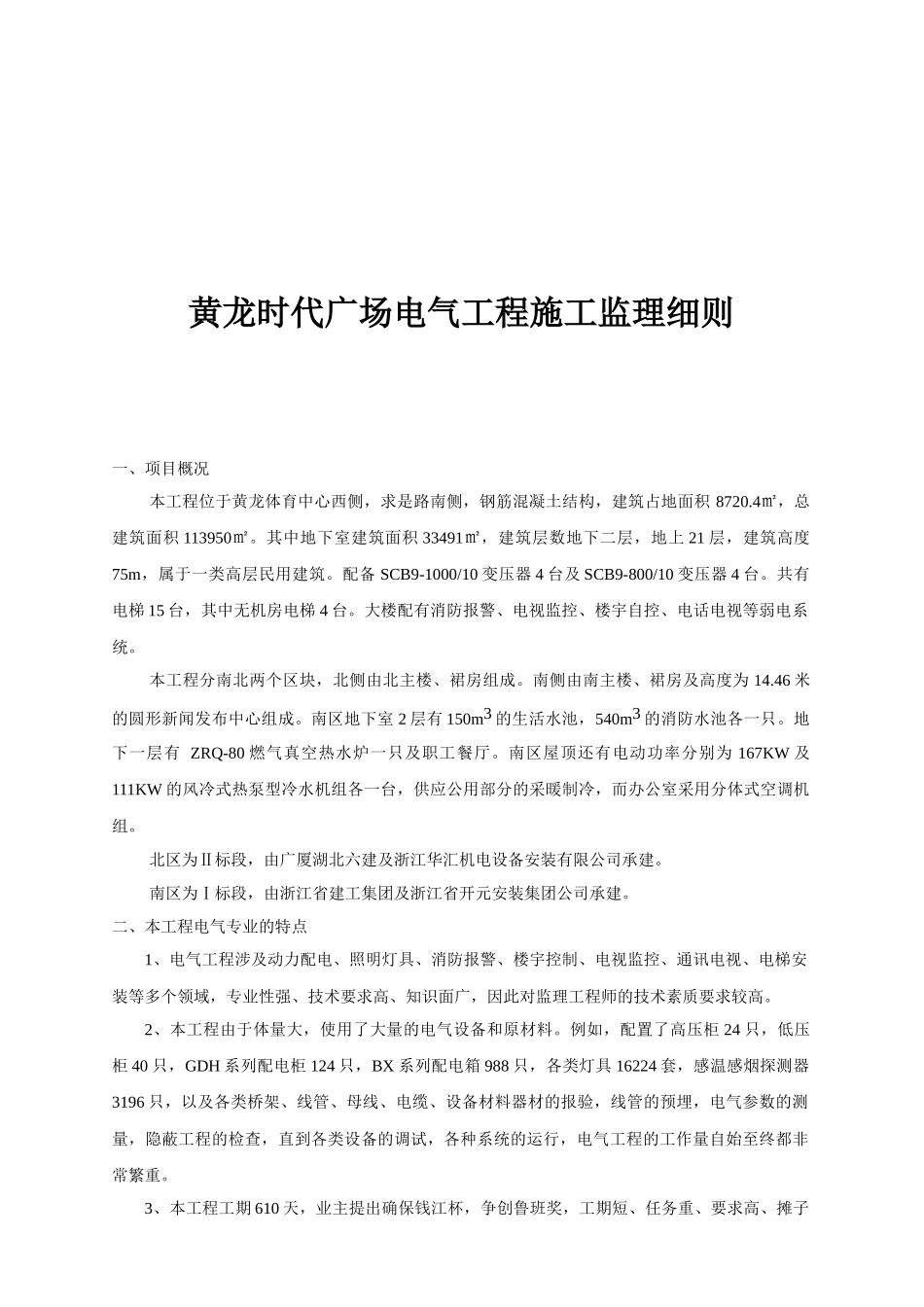

黄龙时代广场电气工程施工监理细则一、项目概况本工程位于黄龙体育中心西侧，求是路南侧，钢筋混凝土结构，建筑占地面积8720.4㎡，总建筑面积113950㎡。其中地下室建筑面积33491㎡，建筑层数地下二层，地上21层，建筑高度75m，属于一类高层民用建筑。配备SCB9-1000/10变压器4台及SCB9-800/10变压器4台。共有电梯15台，其中无机房电梯4台。大楼配有消防报警、电视监控、楼宇自控、电话电视等弱电系统。本工程分南北两个区块，北侧由北主楼、裙房组成。南侧由南主楼、裙房及高度为14.46米的圆形新闻发布中心组成。南区地下室2层有150m3的生活水池，540m3的消防水池各一只。地下一层有ZRQ-80燃气真空热水炉一只及职工餐厅。南区屋顶还有电动功率分别为167KW及111KW的风冷式热泵型冷水机组各一台，供应公用部分的采暖制冷，而办公室采用分体式空调机组。北区为Ⅱ标段，由广厦湖北六建及浙江华汇机电设备安装有限公司承建。南区为Ⅰ标段，由浙江省建工集团及浙江省开元安装集团公司承建。二、本工程电气专业的特点1、电气工程涉及动力配电、照明灯具、消防报警、楼宇控制、电视监控、通讯电视、电梯安装等多个领域，专业性强、技术要求高、知识面广，因此对监理工程师的技术素质要求较高。2、本工程由于体量大，使用了大量的电气设备和原材料。例如，配置了高压柜24只，低压柜40只，GDH系列配电柜124只，BX系列配电箱988只，各类灯具16224套，感温感烟探测器3196只，以及各类桥架、线管、母线、电缆、设备材料器材的报验，线管的预埋，电气参数的测量，隐蔽工程的检查，直到各类设备的调试，各种系统的运行，电气工程的工作量自始至终都非常繁重。3、本工程工期610天，业主提出确保钱江杯，争创鲁班奖，工期短、任务重、要求高、摊子大，因此必须严格按规范办事，耐心协调方方面面的关系，抓紧分分秒秒的施工时间。本工程分成两个标段，因此从横向来看要对两个土建总包和安装总包进行协调，协调施工进度，统一质量标准，搞好衔接部位，同时每一个标段还涉及到消防工程、通讯工程、弱电工程、电梯安装、变配电安装等单位，所以从纵向来讲还要协调好土建总包、安装总包与这些施工单位的关系，要同舟共济，共创辉煌。4、本专业同土建、给排水、暖通、弱电等专业联系密切，如剪力墙上，楼板上的预留孔，电梯的基坑、井道、预埋件、电梯机房、高低压配电房、动力配电柜的底座、线管的预埋等都与土建有直接关系，必须互相通气，协调施工。桥架的敷设往往要和给排水管道、暖通管道交叉而影响室内净空的标高，水施、设施、电施的检修孔也需要协调尽量减少检修孔，又能满足各方面的需要，而所有设备、系统的调试都离不开电，因此与水、暖、弱电等的协调工作量也是非常大的。5、设计图纸较粗，如地下室的集水井要到水施图上才能找齐，因此在电施图中一些排污泵的预埋管线，BA的预埋管线没有标注到位。又如桥架要分别从照明图、动力图、弱施图几张图纸汇总起来才能看明白，还有一些桥架则还没有标注出来。一些预留孔则要到结构图上才能查到，还有一些局部还没有出图，如变电所详图要等设备订货后才能出，燃气热水炉要专业设计院出图，室外照明还没有出图，有一些临时变更又来不及出图，以上种种给工作带来诸多困难。6、弱电工程的施工单位确定往往滞后于安装单位，如安防、楼宇控制、电信、网通、电视、多媒体会议室等等。这些施工单位还未进场，甚至连设计图也没有，但是最好要预留好线管和通道。7、工地用电Ⅰ标段由一台400KVA变压器，Ⅱ标段由一台315KVA变压器供电，本工程施工期内供电形式不容乐观，因此安全用电，有序用电，节约用电的工作需要加强。8、电气工程涉及到供电局、电信局、消防局、公安局、劳动局、商检局等职能部门，虽然这些部门主要是由业主去联系，但我们还要做好配合工作，协调好施工单位与这些职能部门的关系。9、投资控制难度较大，因为投资控制要在设计方案阶段就重点进行，而设计监理又不属于本次施工监理范围；其次，电工器材品种繁多，供货厂商也多，若事先没有详细明确，控制就比较困难；第三，临时变更多，增加项目多，特别是弱电项目决定迟，变化大。三、本细则实施...
