松涛混凝土施工组织设计(DOC79页)VIP免费

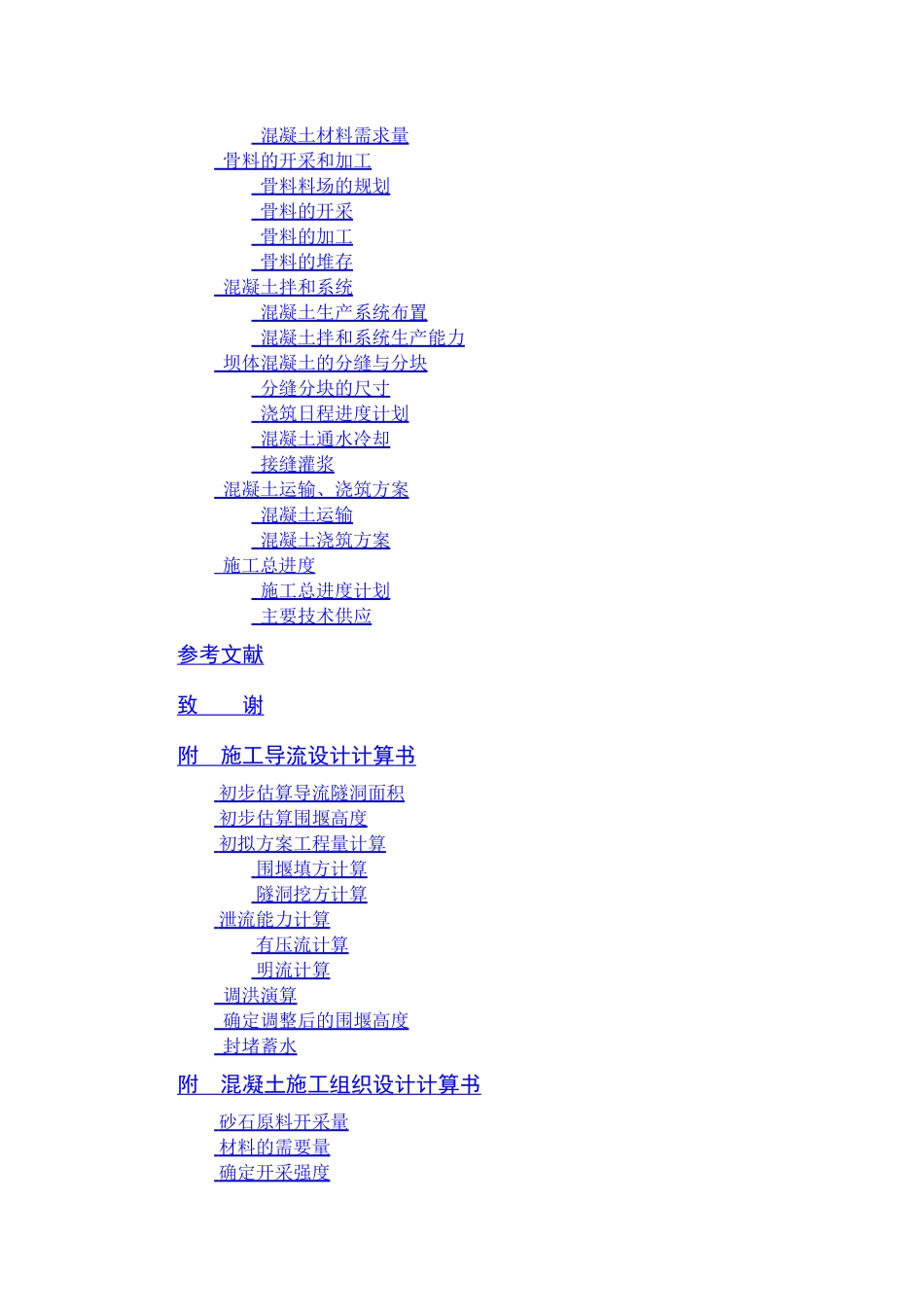

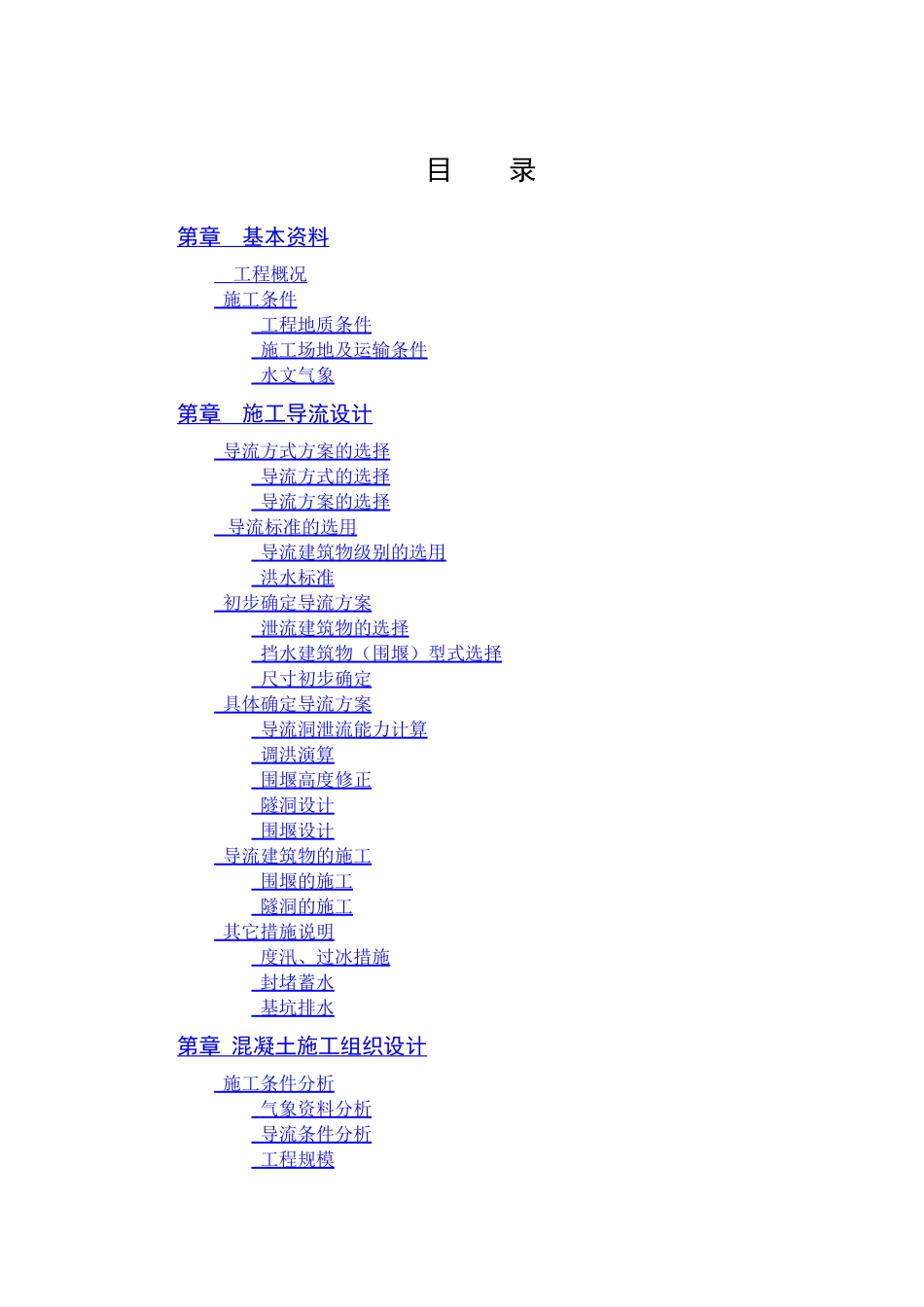

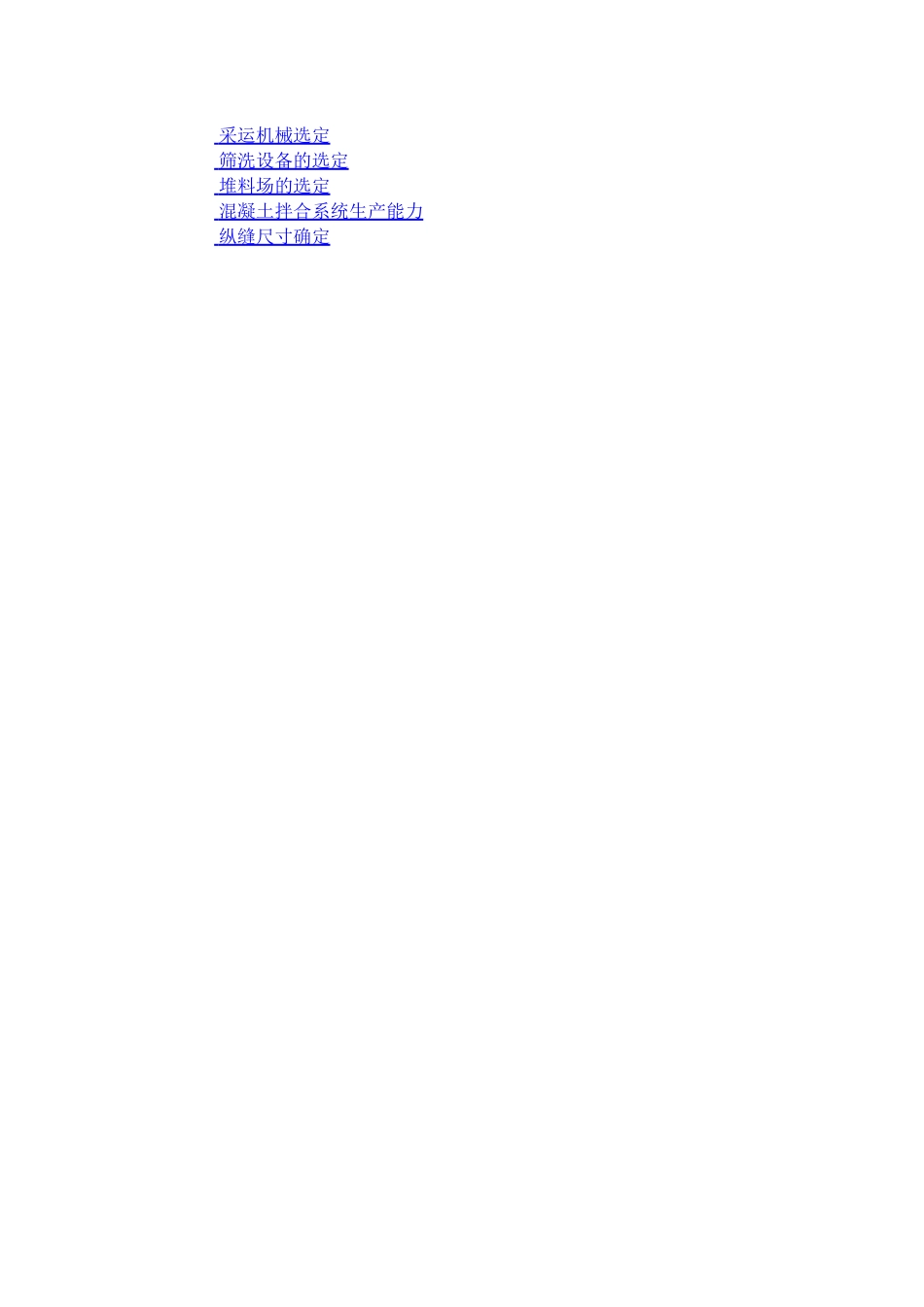

目录第章基本资料工程概况施工条件工程地质条件施工场地及运输条件水文气象第章施工导流设计导流方式方案的选择导流方式的选择导流方案的选择导流标准的选用导流建筑物级别的选用洪水标准初步确定导流方案泄流建筑物的选择挡水建筑物（围堰）型式选择尺寸初步确定具体确定导流方案导流洞泄流能力计算调洪演算围堰高度修正隧洞设计围堰设计导流建筑物的施工围堰的施工隧洞的施工其它措施说明度汛、过冰措施封堵蓄水基坑排水第章混凝土施工组织设计施工条件分析气象资料分析导流条件分析工程规模混凝土材料需求量骨料的开采和加工骨料料场的规划骨料的开采骨料的加工骨料的堆存混凝土拌和系统混凝土生产系统布置混凝土拌和系统生产能力坝体混凝土的分缝与分块分缝分块的尺寸浇筑日程进度计划混凝土通水冷却接缝灌浆混凝土运输、浇筑方案混凝土运输混凝土浇筑方案施工总进度施工总进度计划主要技术供应参考文献致谢附施工导流设计计算书初步估算导流隧洞面积初步估算围堰高度初拟方案工程量计算围堰填方计算隧洞挖方计算泄流能力计算有压流计算明流计算调洪演算确定调整后的围堰高度封堵蓄水附混凝土施工组织设计计算书砂石原料开采量材料的需要量确定开采强度采运机械选定筛洗设备的选定堆料场的选定混凝土拌合系统生产能力纵缝尺寸确定第章基本资料工程概况松涛水利枢纽位于柳河干流上的松涛峡，系一级建筑物，由河床混凝土重力坝、右岸溢洪道和土坝及坝后厂房等部分组成。枢纽主要任务是发电，共装三台机组，每台机组×，发电的最低水位为500米，相应库容5亿米。枢纽右岸适当位置布置有排砂放空洞，可满足封孔蓄水期对下游供水流量的要求。施工条件工程地质条件坝区为高山峡谷区。狭谷由震旦纪变质岩构成，其上部为第四纪砾石岩，含砂砾石层及黄土。柳河流向，在坝址附近转为°，河谷呈弯曲形。河谷两岸变质岩顶板出露标高，左岸约520米，右岸约515米。在标高515米时，谷宽约135米，坝址左右岸基岩上直接为黄土覆盖。坝址区及上下游河床覆盖层厚－12米。表面0.3米左右为黄土覆盖，以下均由卵砾石夹粗、中砂等物构成。河床靠右岸有一深槽，顺河呈长条状分布，深槽处水深约10米，覆盖层厚－12米，此深槽系河水沿构造裂隙侵蚀冲刷而成。坝址河谷及两岸的变质岩主要由云母石英片岩和角闪岩组成，石质坚硬，相当于级岩石分类中的第级岩石，普氏系数云母石英片岩极限抗压强度为～公斤／厘米，角闪片岩极限抗压强度为～公斤／厘米。坝址右岸距河边480米处，有一天然冲刷的鞍状地形，溢洪道即建此处，该处系古河道的遗址，两侧有大小冲沟数条，与它成°～°交角。此坝址处水文地质情况，地下水属裂隙补给水，数量很少，主要在构造裂隙及局部破碎带内。在坝区变质页岩中还有裂隙承压水，稳定水位～米，单宽涌水量一般为3升／分，最大为120升／分，随岩石裂隙发育程度、连通情况和深度而变化。松涛是地震波及区，据上级主管部门提出的松涛水利枢纽地段的地震基本烈度为度。坝址上、下游均有砂石材料。特别是坝址下游藏量丰富，开采运输比较方便，质量一般皆符合要求，只有砂质土尚未找到理想的产地，必要时可以采用两岸的黄土代替。施工场地及运输条件施工场地坝址距下游的仙州市河道长约100公里，直线距离约50公里，坝址附近皆为高山峡谷地区。松涛峡长约12公里，上下游均有比较平坦的山间盆地，可作为施工场地。枢纽选定坝址位于峡谷尾部，距峡谷出口约1.7公里，坝区河床两岸山坡陡峻，成字形。左岸坡度°～°，陡缓相间；右岸坡度°～°，两岸山顶均为黄土覆盖。坝址河床高程一般为410米，枯水季一般水位为418米，河面宽～米，深槽偏右岸，最深约10米。坝址左岸山峰起伏高出河面约150米以上。右岸坝头附近为一狭小丘陵阶地，高出河面约110米左右。与坝区阶地相连的就是地形平坦面积宽阔的李家台四级阶地，高程～米。自峡谷出口起，两岸地势逐渐开阔，呈狭长的二级阶地，高程约～米，沿柳河右岸距坝址约8公里的旧镇，附近有宽阔平坦的二级阶地。坝内河谷两岸有很多冲沟，左岸主要有坝址下游200米处的滑沟；右岸主要有坝址上游150米处的红柳沟，下游的刘家沟、金沟和银沟等。这些冲沟切割既...
