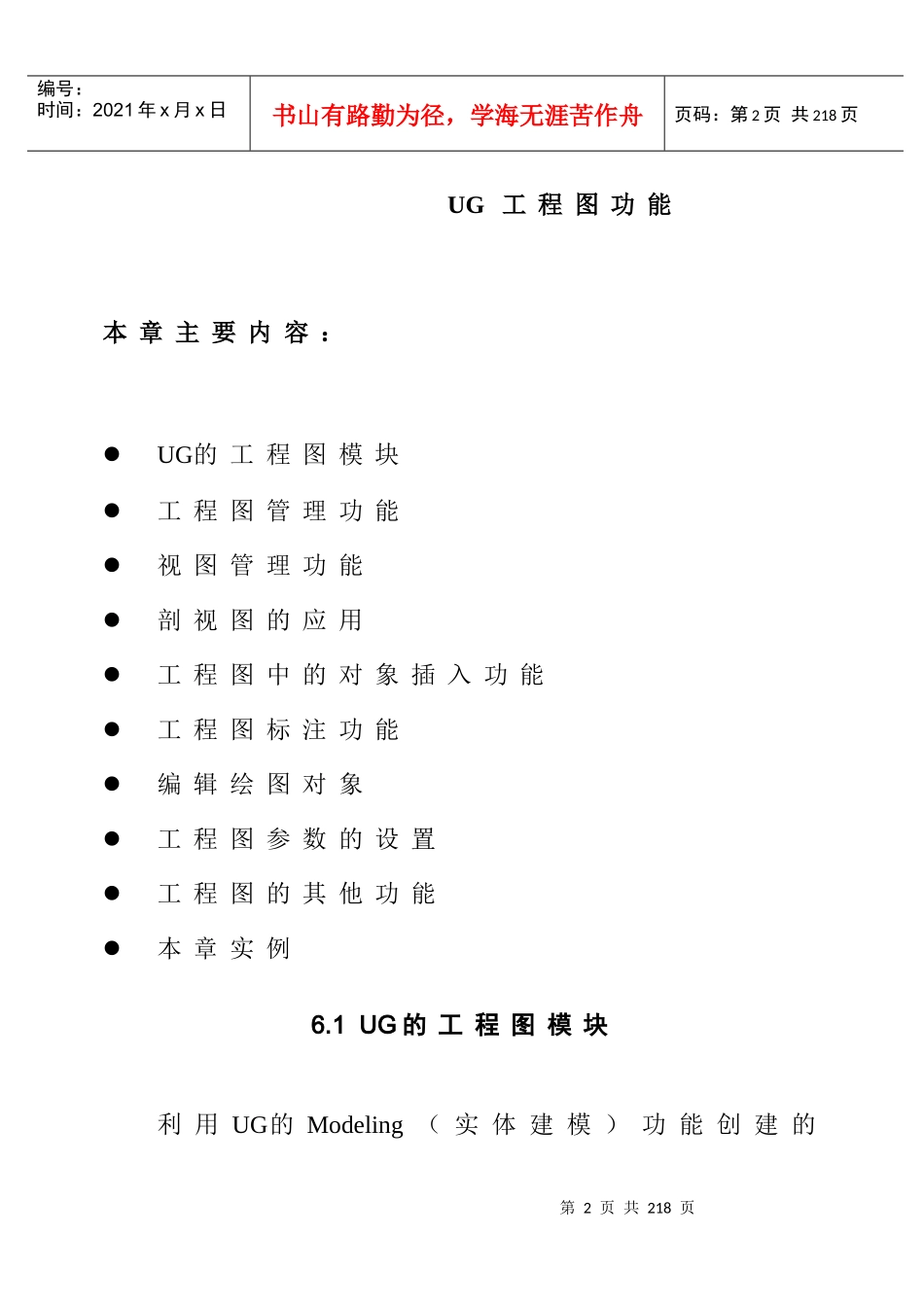

第1页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共218页专业模具设计培训，产品设计培训，数控编程培训第2页共218页第1页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共218页UG工程图功能本章主要内容：UG的工程图模块工程图管理功能视图管理功能剖视图的应用工程图中的对象插入功能工程图标注功能编辑绘图对象工程图参数的设置工程图的其他功能本章实例6.1UG的工程图模块利用UG的Modeling（实体建模）功能创建的第3页共218页第2页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共218页零件和装配模型，可以引用到UG的Drafting（工程图）功能中，快速的生成二维工程图。由于UG的Drafting功能是基于创建三维实体模型的二维投影所得到的二维工程图，因此，工程图与三维实体模型是完全关联的，实体模型的尺寸形状和位置的任何改变，都会引起二维工程图作出时时变化。当用户在UG主菜单条中选择了【Application】→【Drafting】菜单命令后，系统就进入了工程图功能模块，并出现工程图设计界面。工程图设计界面与实体建模设计工作界面相比，在主菜单条上增加了如图6-1所示的Drawing下拉菜单项。另外，主界面上还会增加DrawingLayout（工程图布局）、DraftingAnnotation（工程图标注）、DraftingPreference（工程图参数）及Dimension（尺寸标注）三个工具栏，它们如图6-2所示。应用这些菜单命令和工具栏图标第4页共218页第3页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共218页可以快速建立和编辑二维工程图。图6-1Drawing下拉菜单图6-2DrawingLayout、DraftingAnnotation、DraftingPreference、Dimension工具栏第5页共218页第4页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共218页6.2工程图管理功能在UG环境中，任何一个三维模型，都可以通过不同的投影方法、不同的图样尺寸和不同的比例建立多样的二维工程图。工程图管理功能包括了新建工程图（New）、打开工程图（Open）、删除工程图（Delete）和编辑工程图（Edit）这几个基本功能。图6-1的Drawing下拉菜单中上部四个选项和DrawingLayout工具栏中前四个图标分别对应于这四种工程图的管理功能，下面分别进行介绍。6.2.1工程图的建立执行菜单命令【Application】→【Drafting】进入工程图功能模块后，系统会按省缺设置，自动新建一张工程图，并将图名默认为SHTl。系统生成工程图中的设置不一定适合于你的三维模型的比例，因此，在添加视图前，用户最好第6页共218页第5页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共218页新建一张工程图，按输出三维实体的要求，来指定工程图的名称、图幅大小、绘图单位、视图省缺比例和投影角度等工程图参数，也可以应用工程图编辑功能对系统自动生成的工程图SHT1进行修改，最后达到适合用户的三维视图的程度，下面对新建工程图的过程和方法进行说明。选择菜单命令【Drawing】→【New】或在工具栏中单击按钮，系统将弹出如图6-3所示的【新建工程图】对话框。在该对话框中，输入图样名称、指定图样尺寸、比例、投影角度和单位等参数后，即可完成新建工程图的工作。这时在绘图工作区中会显示新设置的工程图，其工程图名称显示于绘图工作区左下角的位置下面介绍一下该对话框中各个选项的用法。第7页共218页第6页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共218页图6-3【新建工程图】对话框1．Filter（过滤器）该选项指定对当前部件的多张工程图进行筛选的方法。在过滤器文本框中输入要搜寻的名称，则系统在图名列表框中列出所输入的工程图名称。如果不知道工程图的确切名称,可以通过通配符“*”或“?”取代不确定的字符。2．Selection（选则名称）第8页共218页第7页共218页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共218页该文本框用于输入新建工程图的名称。名称最多可包含30个字符，但不能含空格，输入的名称系统会自动转化...
