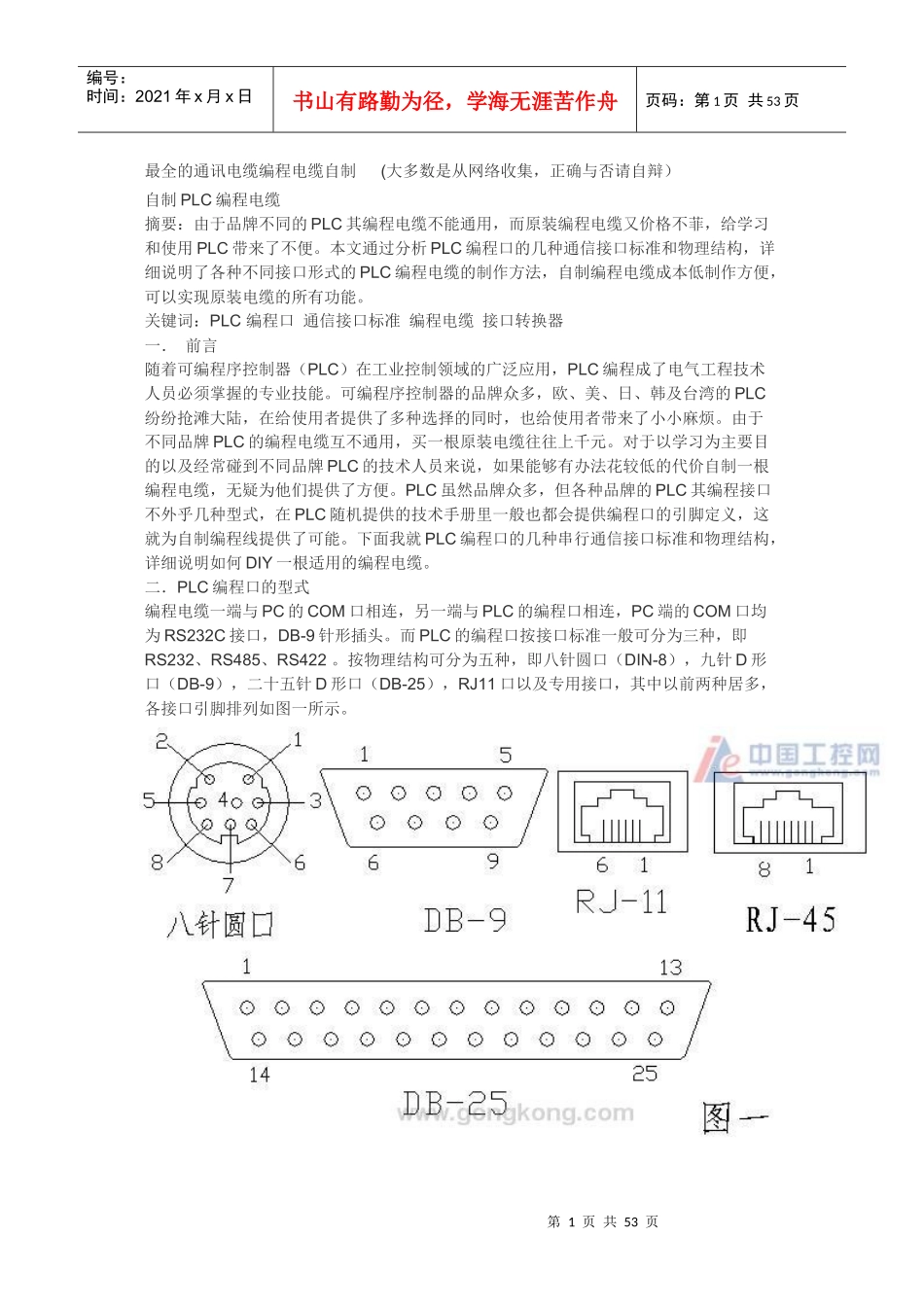

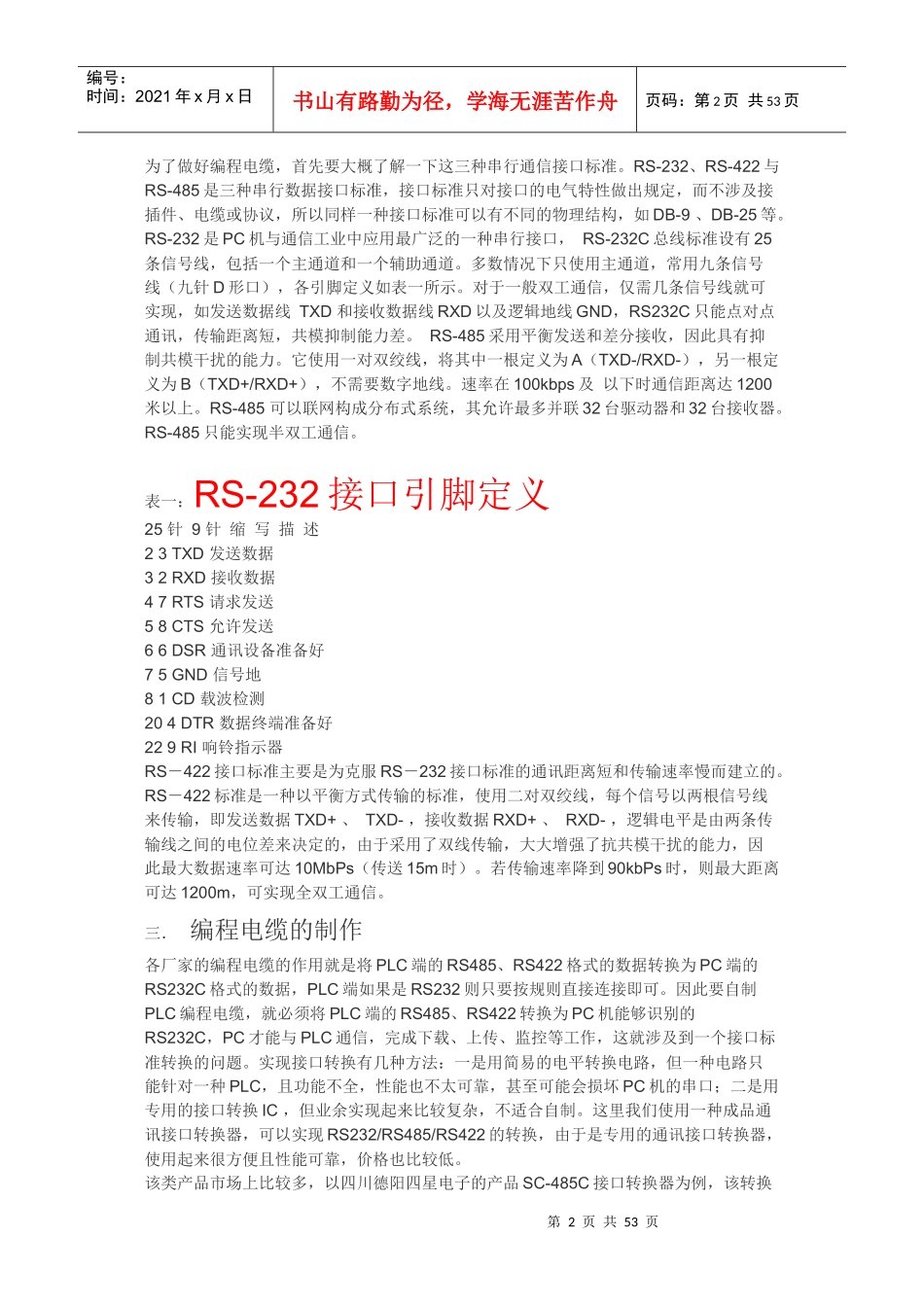

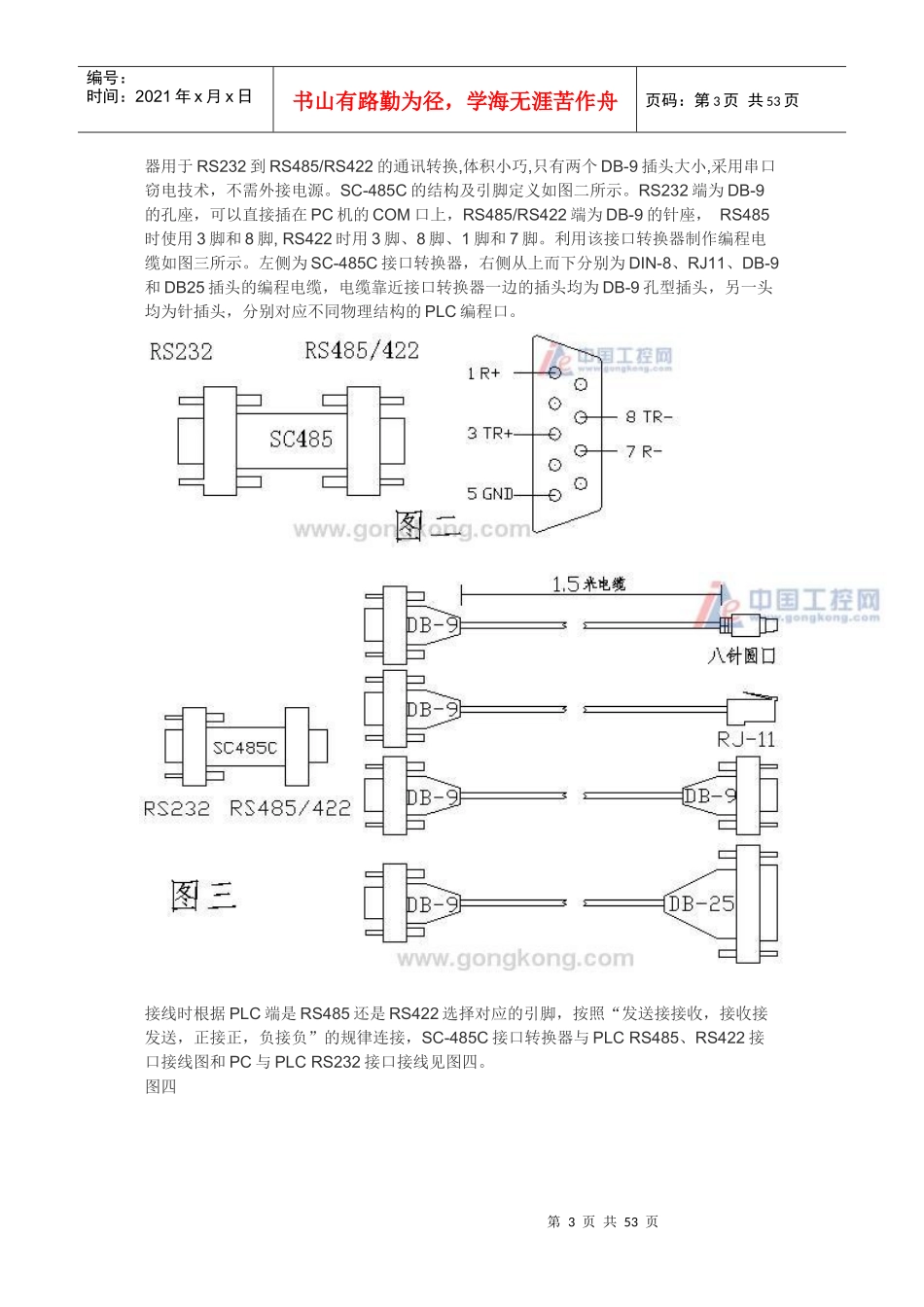

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页最全的通讯电缆编程电缆自制(大多数是从网络收集，正确与否请自辩）自制PLC编程电缆摘要：由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。本文通过分析PLC编程口的几种通信接口标准和物理结构，详细说明了各种不同接口形式的PLC编程电缆的制作方法，自制编程电缆成本低制作方便，可以实现原装电缆的所有功能。关键词：PLC编程口通信接口标准编程电缆接口转换器一．前言随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422。按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9、DB-25等。RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD+/RXD+），不需要数字地线。速率在100kbps及以下时通信距离达1200米以上。RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。RS-485只能实现半双工通信。表一：RS-232接口引脚定义25针9针缩写描述23TXD发送数据32RXD接收数据47RTS请求发送58CTS允许发送66DSR通讯设备准备好75GND信号地81CD载波检测204DTR数据终端准备好229RI响铃指示器RS－422接口标准主要是为克服RS－232接口标准的通讯距离短和传输速率慢而建立的。RS－422标准是一种以平衡方式传输的标准，使用二对双绞线，每个信号以两根信号线来传输，即发送数据TXD+、TXD-，接收数据RXD+、RXD-，逻辑电平是由两条传输线之间的电位差来决定的，由于采用了双线传输，大大增强了抗共模干扰的能力，因此最大数据速率可达10MbPs（传送15m时）。若传输速率降到90kbPs时，则最大距离可达1200m，可实现全双工通信。三．编程电缆的制作各厂家的编程电缆的作用就是将PLC端的RS485、RS422格式的数据转换为PC端的RS232C格式的数据，PLC端如果是RS232则只要按规则直接连接即可。因此要自制PLC编程电缆，就必须将PLC端的RS485、RS422转换为PC机能够识别的RS232C，PC才能与PLC通信，完成下载、上传、监控等工作，这就涉及到一个接口标准转换的问题。实现接口转换有几种方法：一是用简易的电平转换电路，但一种电路只能针对一种PLC，且功能不全，性能...
