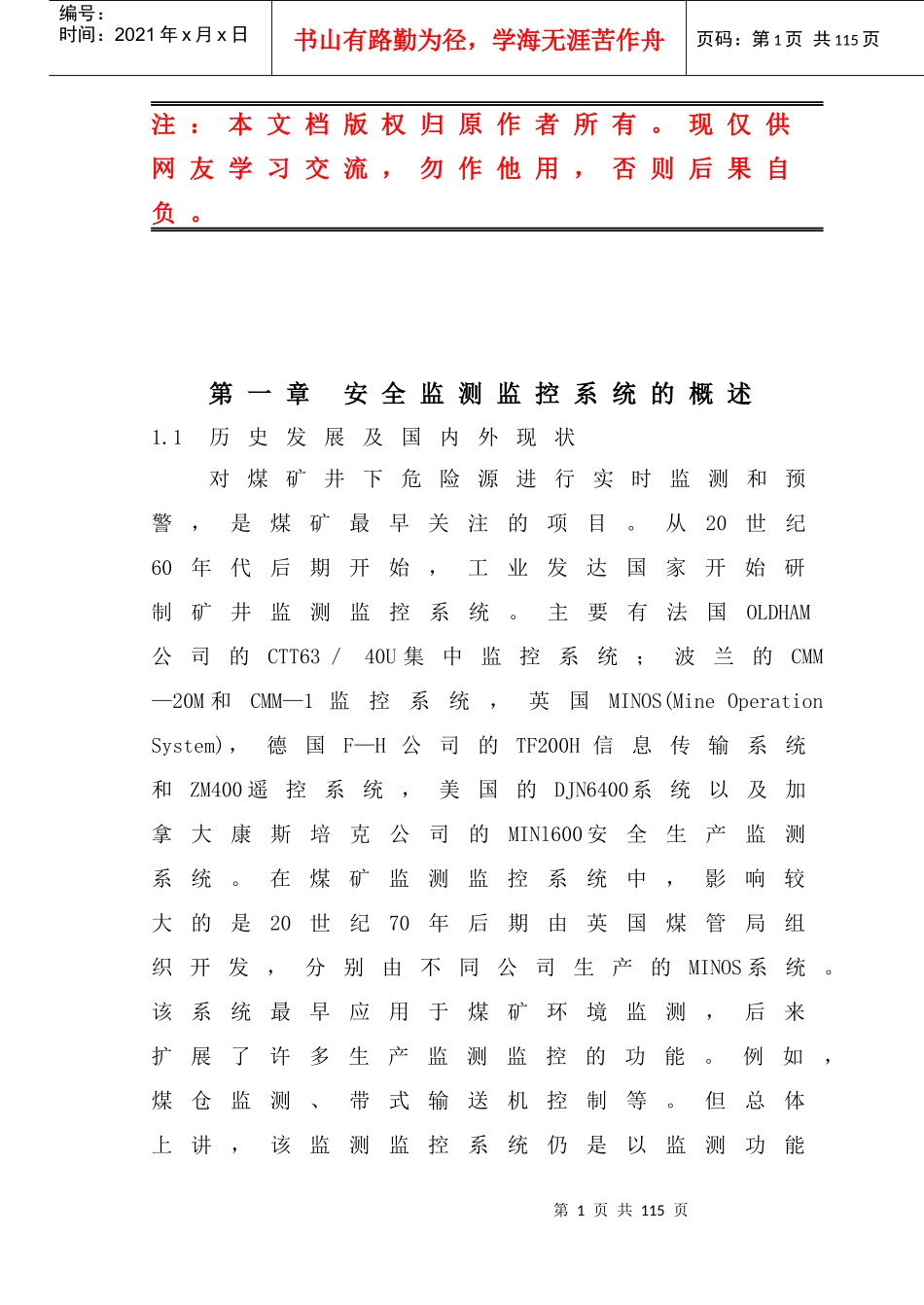

第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共115页注：本文档版权归原作者所有。现仅供网友学习交流，勿作他用，否则后果自负。第一章安全监测监控系统的概述1.1历史发展及国内外现状对煤矿井下危险源进行实时监测和预警，是煤矿最早关注的项目。从20世纪60年代后期开始，工业发达国家开始研制矿井监测监控系统。主要有法国OLDHAM公司的CTT63／40U集中监控系统；波兰的CMM—20M和CMM—1监控系统，英国MINOS(MineOperationSystem)，德国F—H公司的TF200H信息传输系统和ZM400遥控系统，美国的DJN6400系统以及加拿大康斯培克公司的MINl600安全生产监测系统。在煤矿监测监控系统中，影响较大的是20世纪70年后期由英国煤管局组织开发，分别由不同公司生产的MINOS系统。该系统最早应用于煤矿环境监测，后来扩展了许多生产监测监控的功能。例如，煤仓监测、带式输送机控制等。但总体上讲，该监测监控系统仍是以监测功能第2页共115页第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共115页为主，附加简单逻辑控制功能。我国监测监控技术应用较晚，80年代初，从波兰、法国、德国、英国和美国等（如DAN6400、TF200、MINOS和Senturion-200）引进了一批安全监控系统，装备了部分煤矿；在引进的同时，通过消化、吸收并结合我国煤矿的实际情况，先后研制出KJ2、KJ4、KJ8、KJ10、KJ13、KJ19、KJ38、KJ66、KJ75、KJ80、KJ92等监控系统，在我国煤矿已大量使用。实践表明，安全监控系统为煤矿安全生产和管理起到了十分重要的作用，各局矿已作为一项重大安全装备。由于当时相当一部分监控系统由于技术水平低、功能和扩展性能差、现场维修维护和技术服务跟不上等原因，或者已淘汰、或者停产。因此造成相当一部分矿井无法继续正常使用已装备的系统。特别是近年来由于老系统服务年限将至，已无继续维修维护的必要，系统面临更新改造的机遇。随着电子技术、计算机软硬件技术的迅猛发展和企业自身发展的需要，国内各主要科研单位和生产厂家又相继推出了KJ90、KJ95、KJ101、KJF2000、KJ4/KJ2000和KJG2000等监控系统，以及MSNM、WEBGIS等煤矿安全第3页共115页第2页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共115页综合化和数字化网络监测管理系统。同时，在“以风定产，先抽后采，监测监控”十二字方针和煤矿安全规程有关条款指导下，规定了我国各大、中、小煤矿的高瓦斯或瓦斯突出矿井必须装备矿井监测监控系统。因此，大大小小的系统生产厂家如雨后春笋般的不断出现，为用户提供了更多的选择机会、也促进了各厂家在市场竞争条件下不断提高产品质量和服务意识。最近几年来，我国对煤矿安全生产空前重视，成立了专门的煤矿安全监察机构，煤矿安全监察局推动了各煤矿监测监控系统联网的工作，将各煤矿的关键监测参数传送到煤矿安全监察分局，监察人员可以实时地查看各煤矿的监测数据，再通过其他必要的人工检查、核查，可全面地掌握各煤矿的安全生产情况，提高了煤矿安全监察工作的有效性。1.2我国煤矿监测监控系统的技术水平1.2.1系统中心站环境监测。主要监测煤矿井下各种有毒有害气体及工作面的作业条件，如高浓度甲烷气体、低浓度甲烷气体、一第4页共115页第3页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共115页氧化碳、氧气浓度、风速、负压、温度、岩煤温度、顶板压力、烟雾等。生产监控。主要监控井上、下主要生产环节的各种生产参数和重要设备的运行状态参数，如煤仓煤位、水仓水位、供电电压、供电电流、功率等模拟量；水泵、提升机、局扇、主扇、胶带机、采煤机、开关、磁力起动器运行状态和参数等。中心站软件。具有测点定义功能；具有显示测量参数、数据报表、曲线显示、图形生成、数据存储、故障统计和报表、报告打印功能。其中，部分系统可实现局域网络连接功能，并采用国际通用的TCP/IP网络协议实现局域网络终端与中心站之间实时通信和实时数据查询。随着计算机软件技术日新月异的发展，目前，各厂家的系统应用软件正不断更新版本，如KJF2000系统中心...
