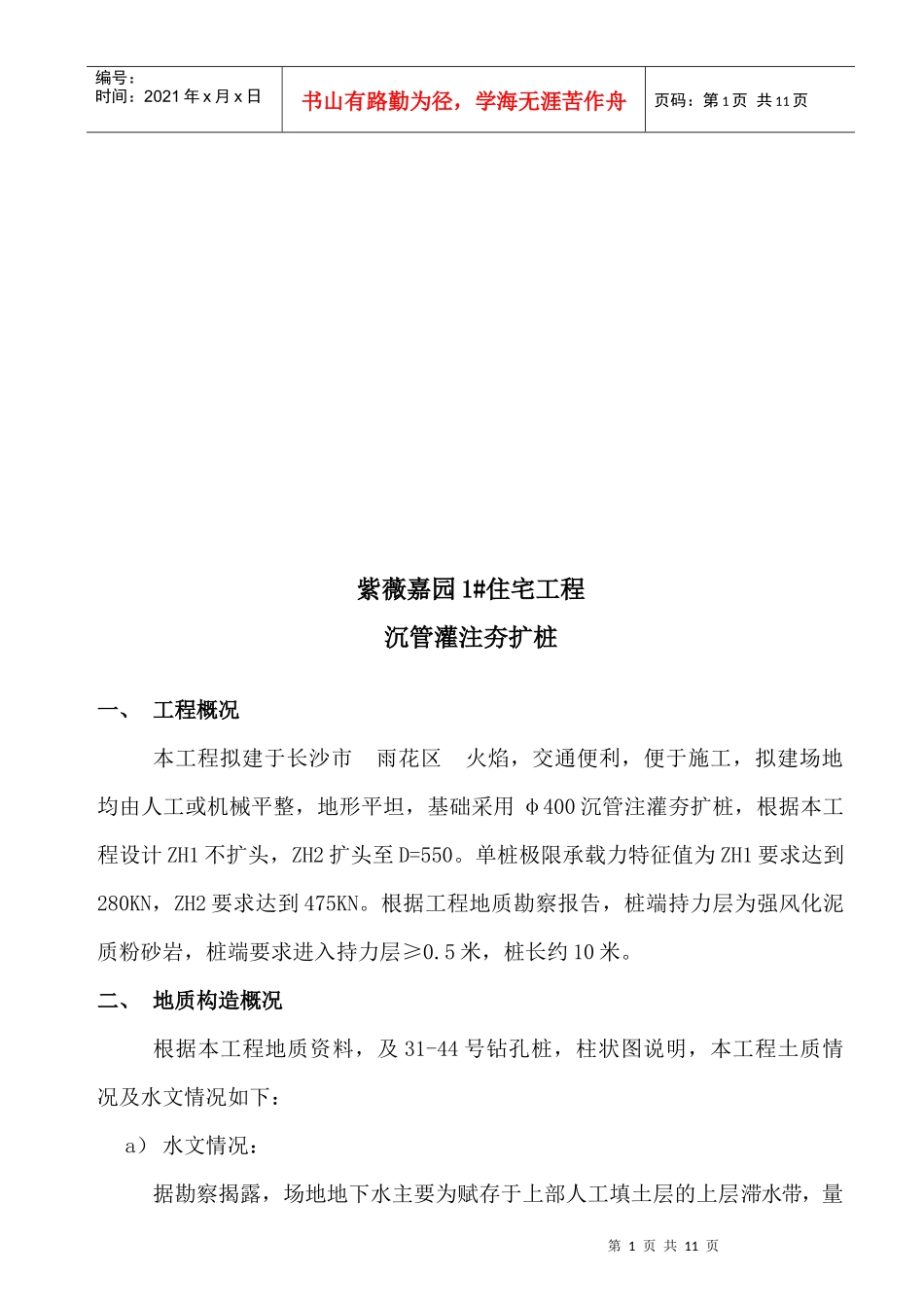

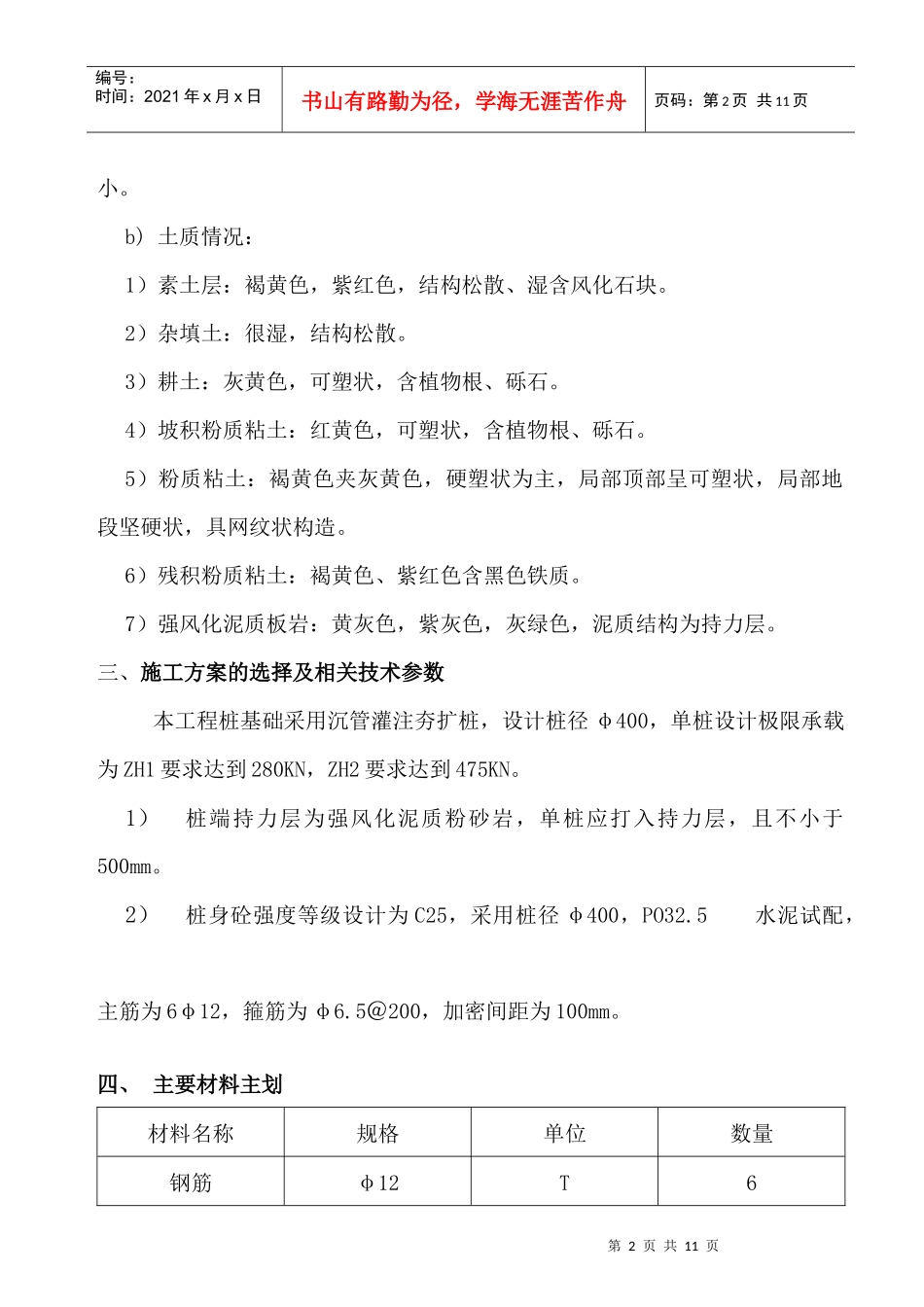

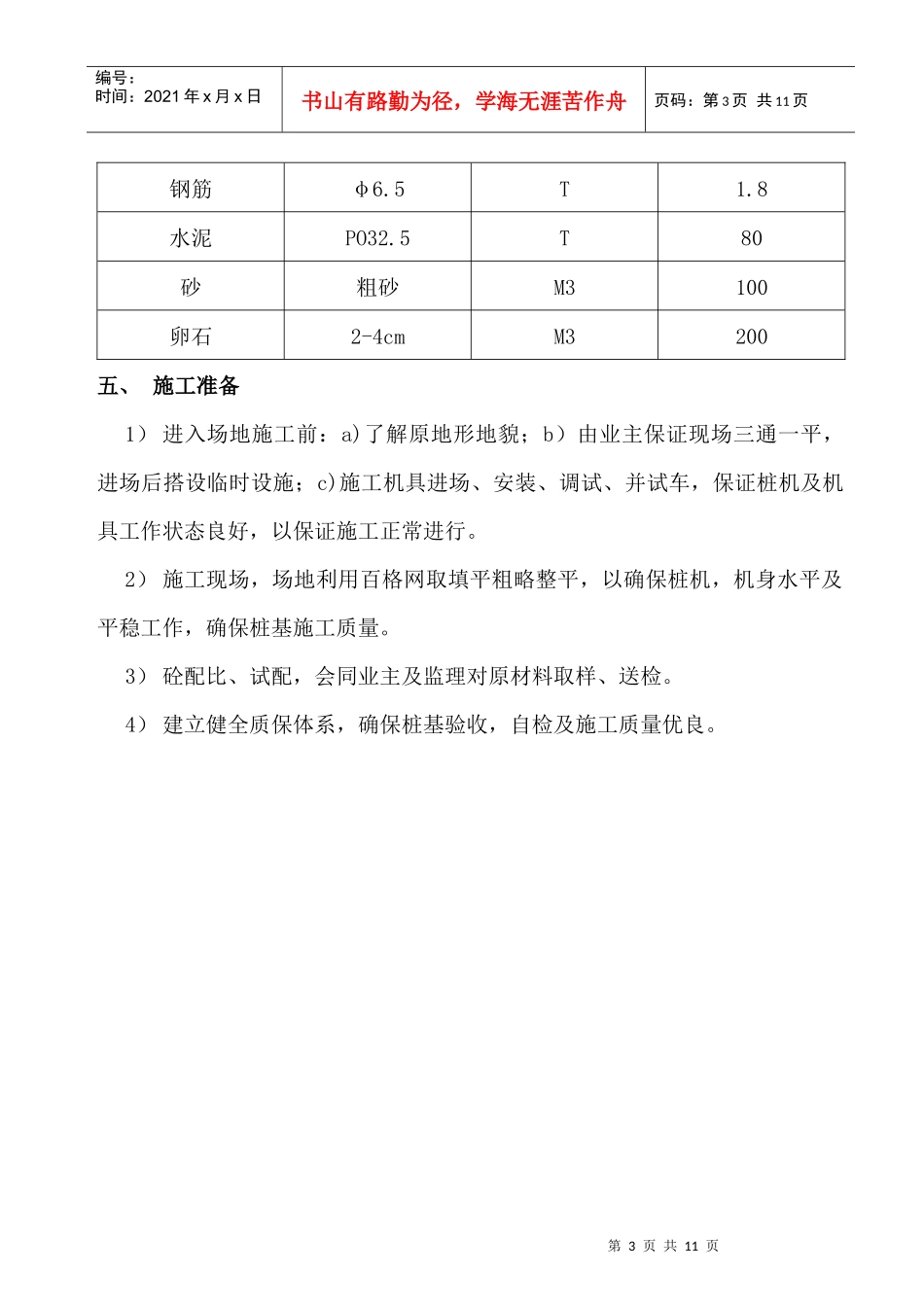

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页紫薇嘉园1#住宅工程沉管灌注夯扩桩一、工程概况本工程拟建于长沙市雨花区火焰，交通便利，便于施工，拟建场地均由人工或机械平整，地形平坦，基础采用φ400沉管注灌夯扩桩，根据本工程设计ZH1不扩头，ZH2扩头至D=550。单桩极限承载力特征值为ZH1要求达到280KN，ZH2要求达到475KN。根据工程地质勘察报告，桩端持力层为强风化泥质粉砂岩，桩端要求进入持力层≥0.5米，桩长约10米。二、地质构造概况根据本工程地质资料，及31-44号钻孔桩，柱状图说明，本工程土质情况及水文情况如下：a）水文情况：据勘察揭露，场地地下水主要为赋存于上部人工填土层的上层滞水带，量第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页小。b)土质情况：1）素土层：褐黄色，紫红色，结构松散、湿含风化石块。2）杂填土：很湿，结构松散。3）耕土：灰黄色，可塑状，含植物根、砾石。4）坡积粉质粘土：红黄色，可塑状，含植物根、砾石。5）粉质粘土：褐黄色夹灰黄色，硬塑状为主，局部顶部呈可塑状，局部地段坚硬状，具网纹状构造。6）残积粉质粘土：褐黄色、紫红色含黑色铁质。7）强风化泥质板岩：黄灰色，紫灰色，灰绿色，泥质结构为持力层。三、施工方案的选择及相关技术参数本工程桩基础采用沉管灌注夯扩桩，设计桩径φ400，单桩设计极限承载为ZH1要求达到280KN，ZH2要求达到475KN。1）桩端持力层为强风化泥质粉砂岩，单桩应打入持力层，且不小于500mm。2）桩身砼强度等级设计为C25，采用桩径φ400，PO32.5水泥试配，主筋为6φ12，箍筋为φ6.5＠200，加密间距为100mm。四、主要材料主划材料名称规格单位数量钢筋φ12T6第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页钢筋φ6.5T1.8水泥PO32.5T80砂粗砂M3100卵石2-4cmM3200五、施工准备1）进入场地施工前：a)了解原地形地貌；b）由业主保证现场三通一平，进场后搭设临时设施；c)施工机具进场、安装、调试、并试车，保证桩机及机具工作状态良好，以保证施工正常进行。2）施工现场，场地利用百格网取填平粗略整平，以确保桩机，机身水平及平稳工作，确保桩基施工质量。3）砼配比、试配，会同业主及监理对原材料取样、送检。4）建立健全质保体系，确保桩基验收，自检及施工质量优良。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页桩基队长工地技术负责人桩队队长施工员殷竣杰质检员陈波安全员马林桩机机长资料员罗文项目经理彭克夫第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页5）测量放线：1）定位放线：根据规划院提供的控制点，也就是本工程的坐标点，确定本工程的端轴线，并搭设龙门架、利用经纬仪在龙门架上测定轴线位置，利用100m长钢尺，在龙门架上分划出各轴线尺寸，并复核。同时，利用经纬仪在龙门桩以外3m位置增设4个延伸点，并用砼固定保护，并作标记，以便于对所控制的轴线，随时进行复测和检查。B）放线，放桩位时，先用线将所有的轴线在现场龙门桩上一次性确定，并根据设计图纸尺寸，确定桩位，再吊跎和5m长尺，按桩位置在施工平面上放线，根据定出的桩位，用15-20cm长竹签或Ф12钢筋做标记，并点石灰作醒目标志，放完后经检查无误后方可打开。2）测量：对施工现场，拟建物现场进行标高测量，并做记录，在拟建物场地上，有代表性测点作标，以利于控制桩身、桩顶砼标高和钢筋位置，确保钢筋笼位置正确。六、施工工艺流程1）根据地质报告，本工程单桩采用打法施工，桩机就位后，→沉管、桩尖对准桩位→调好垂直度→开动桩基→汽锤冲击、沉管、沉入，当沉管进入持力层500m→测量孔深（并参照地质资料提供的持力层深度），并记录最后10-20S沉管、沉入深度即贯入度是否≤4ｃｍ，以确定沉管是否进入持力层→放入操作手制钢筋试块留置砼搅拌砼运输第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页钢筋...
