某能源公司石油工艺设备管道施工方案(DOC28页)VIP专享VIP免费

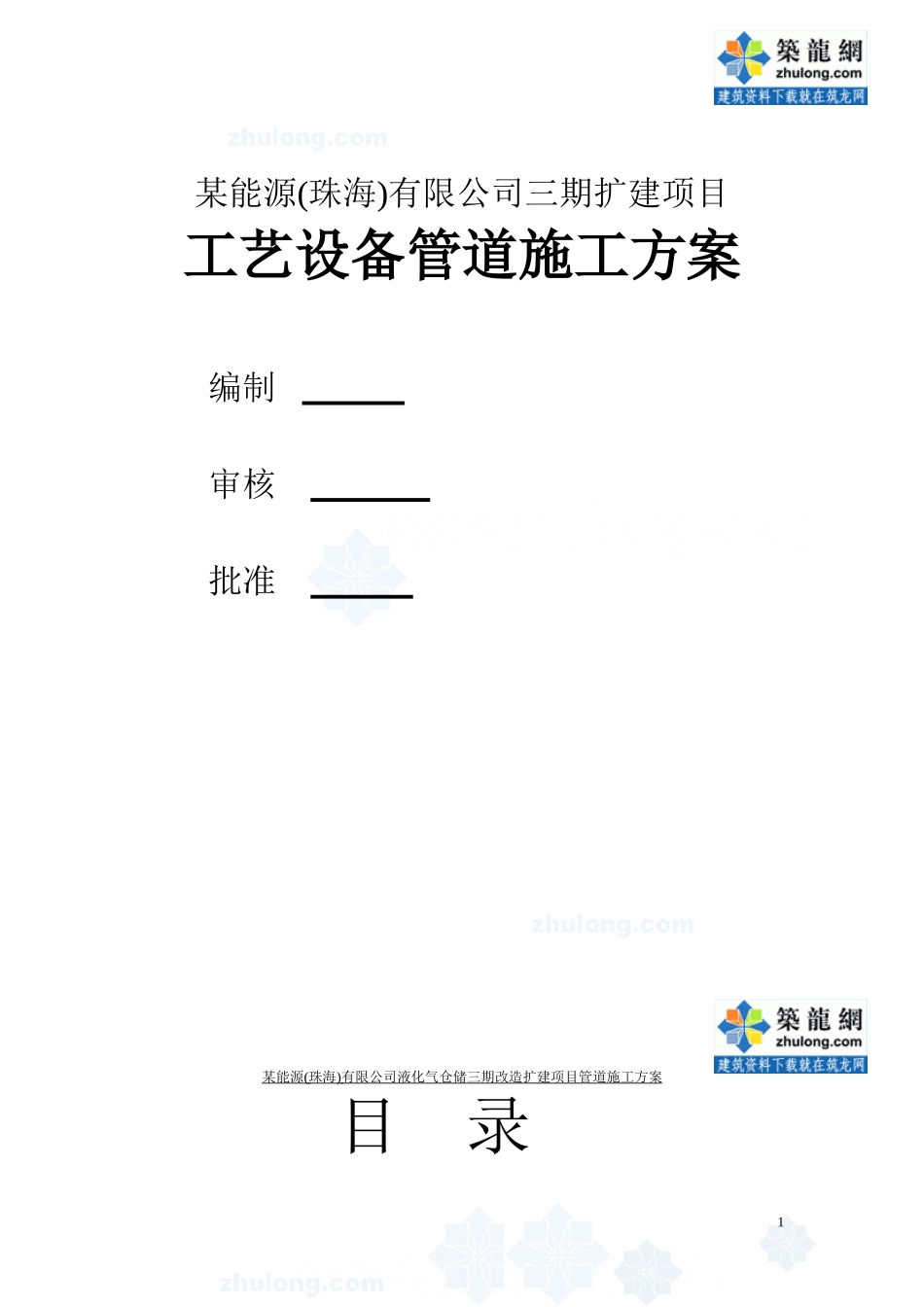

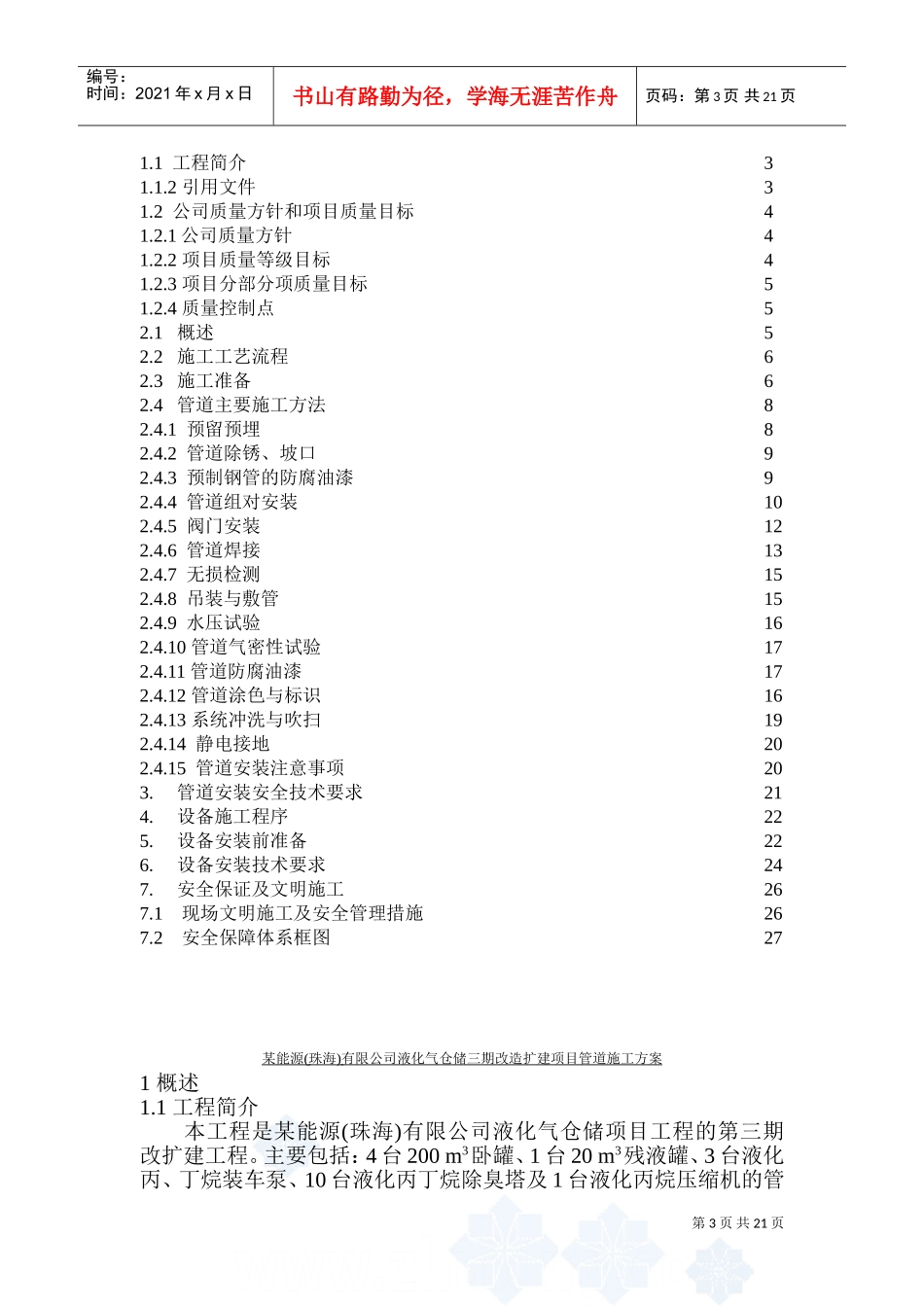

某能源(珠海)有限公司三期扩建项目工艺设备管道施工方案编制审核批准某能源(珠海)有限公司液化气仓储三期改造扩建项目管道施工方案目录11概述32第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页1.1工程简介31.1.2引用文件31.2公司质量方针和项目质量目标41.2.1公司质量方针41.2.2项目质量等级目标41.2.3项目分部分项质量目标51.2.4质量控制点52.1概述52.2施工工艺流程62.3施工准备62.4管道主要施工方法82.4.1预留预埋82.4.2管道除锈、坡口92.4.3预制钢管的防腐油漆92.4.4管道组对安装102.4.5阀门安装122.4.6管道焊接132.4.7无损检测152.4.8吊装与敷管152.4.9水压试验162.4.10管道气密性试验172.4.11管道防腐油漆172.4.12管道涂色与标识162.4.13系统冲洗与吹扫192.4.14静电接地202.4.15管道安装注意事项203.管道安装安全技术要求214.设备施工程序225.设备安装前准备226.设备安装技术要求247.安全保证及文明施工267.1现场文明施工及安全管理措施267.2安全保障体系框图27某能源(珠海)有限公司液化气仓储三期改造扩建项目管道施工方案1概述1.1工程简介本工程是某能源(珠海)有限公司液化气仓储项目工程的第三期改扩建工程。主要包括：4台200m3卧罐、1台20m3残液罐、3台液化丙、丁烷装车泵、10台液化丙丁烷除臭塔及1台液化丙烷压缩机的管第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页道安装工程。设计单位为广东寰球广业工程有限公司。1.1.1主要技术参数表一管道直径ф21.3*2.9~ф219*6.0管道总长度3053m阀门、管件1876件管道类别GC管道级别GC2设计温度50℃设计压力1.8Mpa材质20#水压试验压力2.7Mpa介质丙烷、丁烷气密性试验压力1.8Mpa射线检测固定焊口40%地下部分：100%活动焊口20%支架重量1.1.2引用文件(1)施工图(1377AⅢY-112/113-00);(2)GB50235-97《工业金属管道工程施工及验收规范》；（3）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；某能源(珠海)有限公司液化气仓储三期改造扩建项目管道施工方案（4）SH3501-2002《石油化工有毒、可燃介质管道工程施工及验收规范》；（5）GB50028-2006《城镇燃气设计规范》；（6）HGJ229-91《石油化工设备与管道涂料防腐蚀设计与施工规范》；（7）SH3022-1999《石油化工设备与管道涂料防腐蚀设计与施工规范》；（8）SY/T0447-96《埋地钢质管道石油沥青防腐层技术规范》；（9）GB50275-98《压缩机、风机、泵安装工程施工及验收规范》（10）SH3505-1999《石油化工施工安全技术规程》；（11）GB50205-2001《钢结构工程施工及验收规范》。（12）CL/WPR01-01-2006《中低压工业金属管道安装作业指导书》。（13）CL/WPR01-01-2006《压力管道焊接作业指导书》。（14）CL-06-01-WPR3《压力管道焊接工艺评定报告书》。1.2公司质量方针和项目质量目标1.2.1公司质量方针坚持质量第一，提供一流服务。确保工程质量，满足用户需求，不断把优良工程奉献于社会。公司质量方针的内涵：公司通过过程的策划、实施、检查、改进（PDCA）的不断循环，来确保工程质量；公司与顾客以诚相待，认真履行合同，通过内部不断地沟通和管理评审使质量体系不断地持续改进来满足顾客和市场不断变化的需求。1.2.2项目质量等级目标:工程质量等级:合格。某能源(珠海)有限公司液化气仓储三期改造扩建项目管道施工方案第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页1.2.3项目分部分项质量目标分部工程名称质量目标分项工程名称质量目标工业设备合格液化丙烷(丁烷)装瓶泵合格液化压缩机合格工业管道合格液化丙烷管线合格液化丁烷管线合格工业设备及管道防腐合格管道防腐蚀涂层合格1.2.4质量控制点1.2.4.1相关责任人需对各个工序施工进行监控，作好施工记录；对不符合国家标准、图纸及方案的情况要立即加以制止和纠正，保证施工质量。1.2.4.2主要检查项目序号质量控制点依据文件质量等级1材料进场A2管道焊接《焊接质量控制与检验(第2版)》》A3水密、气密试验、系统吹扫《石油建设工程质量检验评定标准通则》A4管道设备等油漆防腐SH3022-1999《石油化工...
