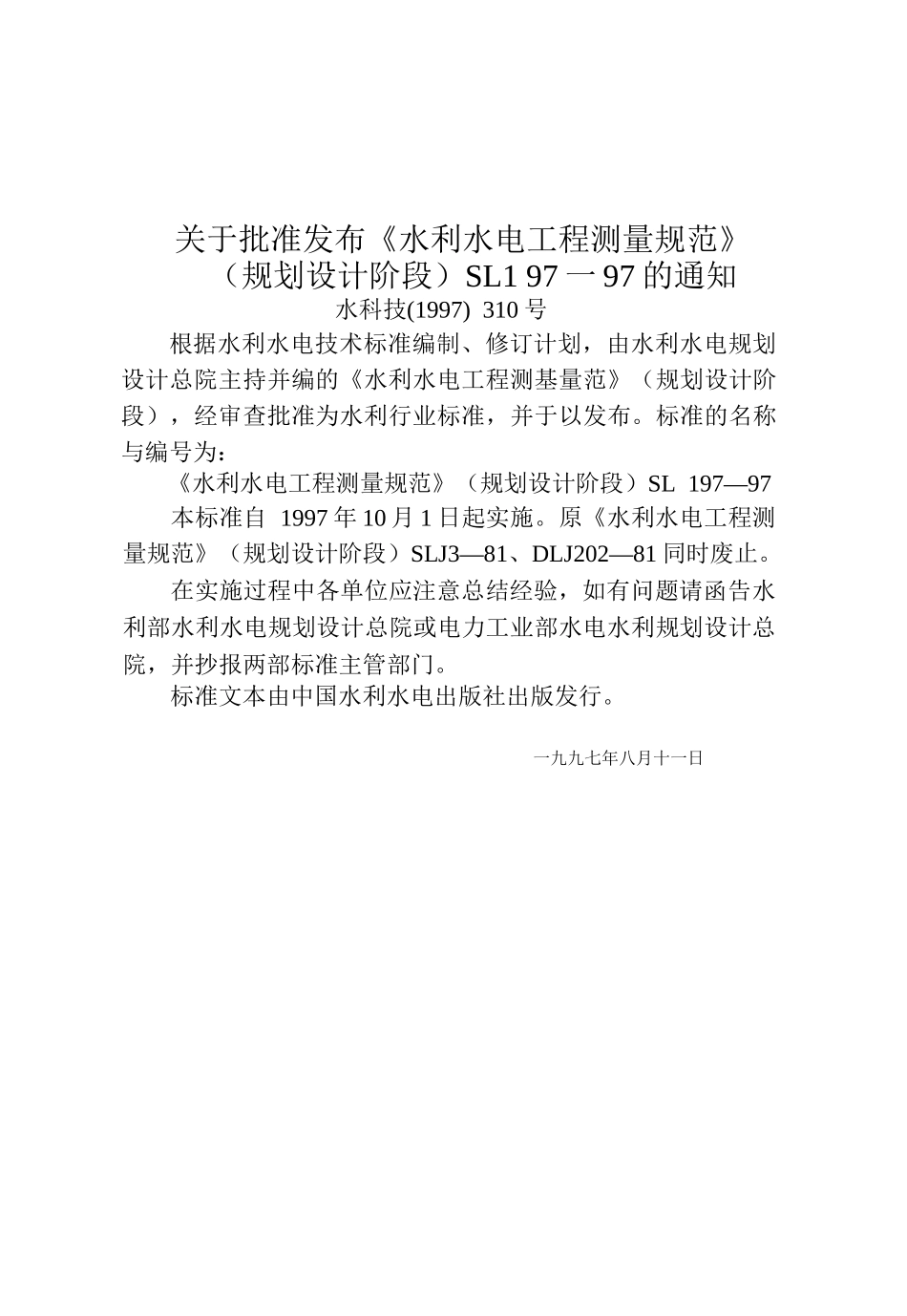

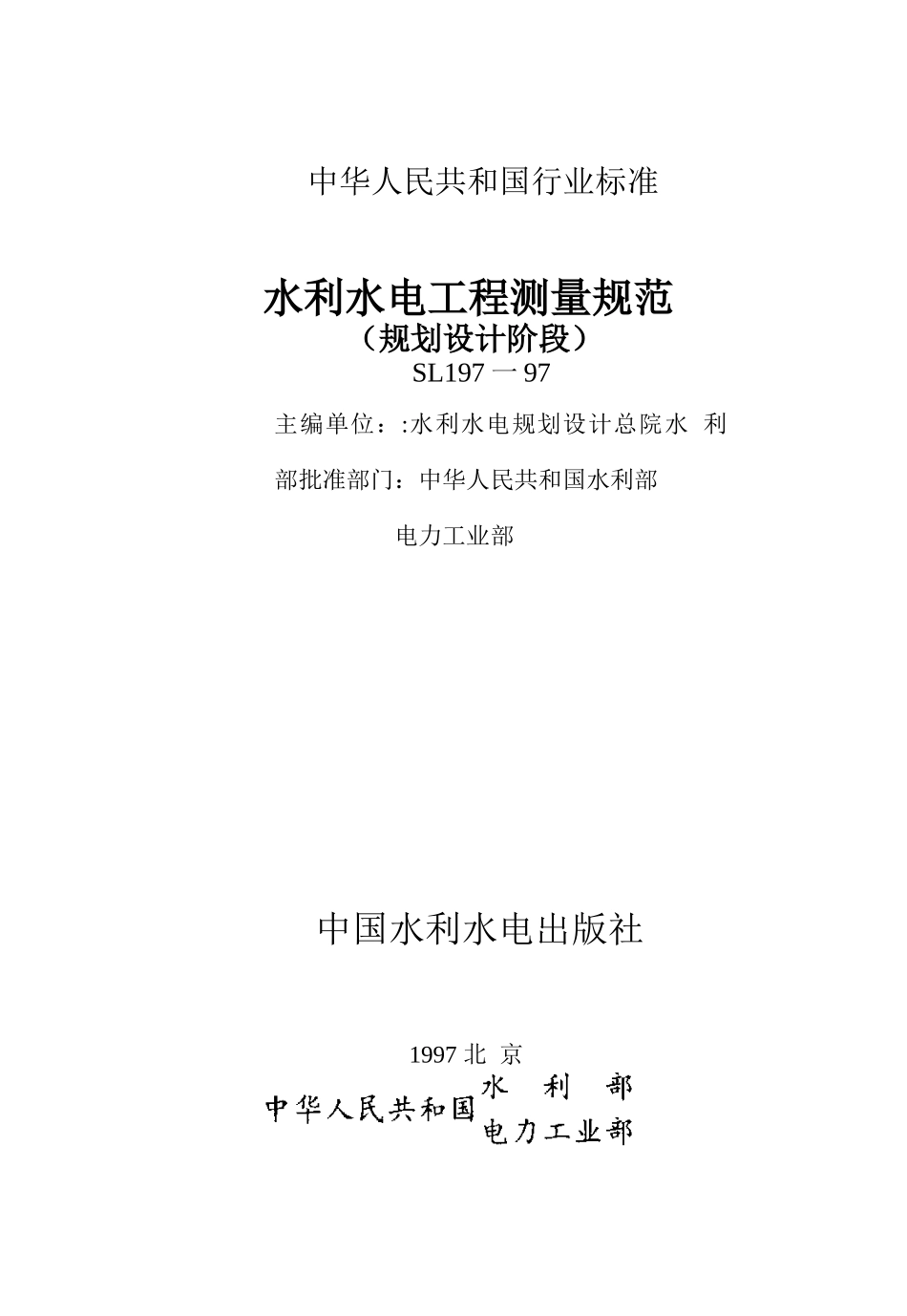

中华人民共和国行业标准水利水电工程测量规范（规划设计阶段）SL197一97主编单位：:水利水电规划设计总院水利部批准部门：中华人民共和国水利部电力工业部中国水利水电出版社1997北京关于批准发布《水利水电工程测量规范》（规划设计阶段）SL197一97的通知水科技(1997)310号根据水利水电技术标准编制、修订计划，由水利水电规划设计总院主持并编的《水利水电工程测基量范》（规划设计阶段），经审查批准为水利行业标准，并于以发布。标准的名称与编号为：《水利水电工程测量规范》（规划设计阶段）SL197—97本标准自1997年10月1日起实施。原《水利水电工程测量规范》（规划设计阶段）SLJ3—81、DLJ202—81同时废止。在实施过程中各单位应注意总结经验，如有问题请函告水利部水利水电规划设计总院或电力工业部水电水利规划设计总院，并抄报两部标准主管部门。标准文本由中国水利水电出版社出版发行。一九九七年八月十一日1总则1．0．1本规范适用于大、中型水利水电工程规划、设计阶段的测绘工作。1．0．2作业前应根据项目要求搜集、整理、分析并利用测区内已有资料进行技术设计，提出具有技术规定、精度指标、可靠性指标和效益要求的技术设计书，作业中应进行质量检查；工作结束后应组织验收和编写测量报告。重大项目的技术设计、成果报告应通过专家审查。1．0．3仪器、工具在作业过程中应始终保持良好性能和状态。用于作业的仪器、工具须按本规范规定的项目和要求在作业前进行检视与检校，检视和检校的记录应作为原始资料提交。1．0．4本规范以中误差作为精度标准，以2倍中误差作为极限误差。1．0．5测图比例尺根据规划设计阶段和工程项目的实际需要，可在表105范围内选择。11.0.6水利水电专题图的测图中，若设计需用较大比例尺图而精度要求低于图面比例尺精度时，可采用实测放大图，即按小一级比例尺的精度要求，施测人级比例尺地形图。实测放大的地物和地貌按小一级比例尺精度要求施测，其密度和细致程度依国面比例尺要求表达，实测放大图按图面比例只用国家现行图式请给，并在地形图的下方注明精度比例尺和图面比例尺。1.0.7地形分类以图幅划分，应符合表1.0.7的规1.0.9凡按国家基本比例尺地形图成图的1：500O和1：100比例尺地形图，其测图应依现行的《国家基本比例尺地形图分幅和编号》的规定分幅和编号；1：5000和1:1000O水利水电专用地形图成图依需要可采用国家基本比例尺地形图分幅，也可采用2正方形或矩形分幅和依测区顺序编号。1.0.10地形图上地物点对邻近图根点平面位置中误差应不于表1.0.1１水利水电工程测量除应按本规范规定执行外，还应现行国家、行业测绘规范中有关的规定。32平面控制测量2.1基本规2．1．1平面控制测量应进行基本平面控制、图根平面控制和测站点平面控制等工作，其布设层次、施测方法和精度要求应符合表2.1.1的规定。2．1．2对于非水利枢纽地区测图，均应采用现行国家坐标系统，按统一的高斯正形投影3度分带，其中央子午线为72度、75度、……、135度，其相应带号为24、26、……、45。42．1．3对于水利枢纽地区以及重要工程建筑物地区测图，当测区内投影长度变形值不大于5cm/km时，应按本规范2.1.2执长度变形值大于5cm/km时，可采（1）高斯正形投影任意带平面直角坐标系统。（2）以一个国家大地点的坐标和该点至另一个大地点的方位角作起始数据的独立坐标系统。2．1．4长度小于60km的独立测区或任何长度的独立狭长带状测区，可不进行高斯投影，采用任意平面直角坐标系统。2．1．5在已有平面控制网的地区，可沿用已有的坐标系统。需要时，应提供采用的坐标系统对当地统一坐标系统的换算关系。2．1．6同一工程不同设计阶段的测量工作。宜采用同一坐标系统。2．1．7水利枢纽地区，平面控制的边R投影高程面，可视需要在任务书中作出规定。2．1．8平面控制点高程可用水准测量或三角高程测量方法测定。2．2基本平面控制测量2．2．1基本平面控制的等级应依次划分为二、三、四、五等，各等级均可作为测区的首级控制。水利枢纽地区的首级控制应一次全面布设为网形。2．2．2水利枢纽及重要工程建筑物地区基本平面控制的布设，5应考虑到十后更大比例尺测图的需要...
