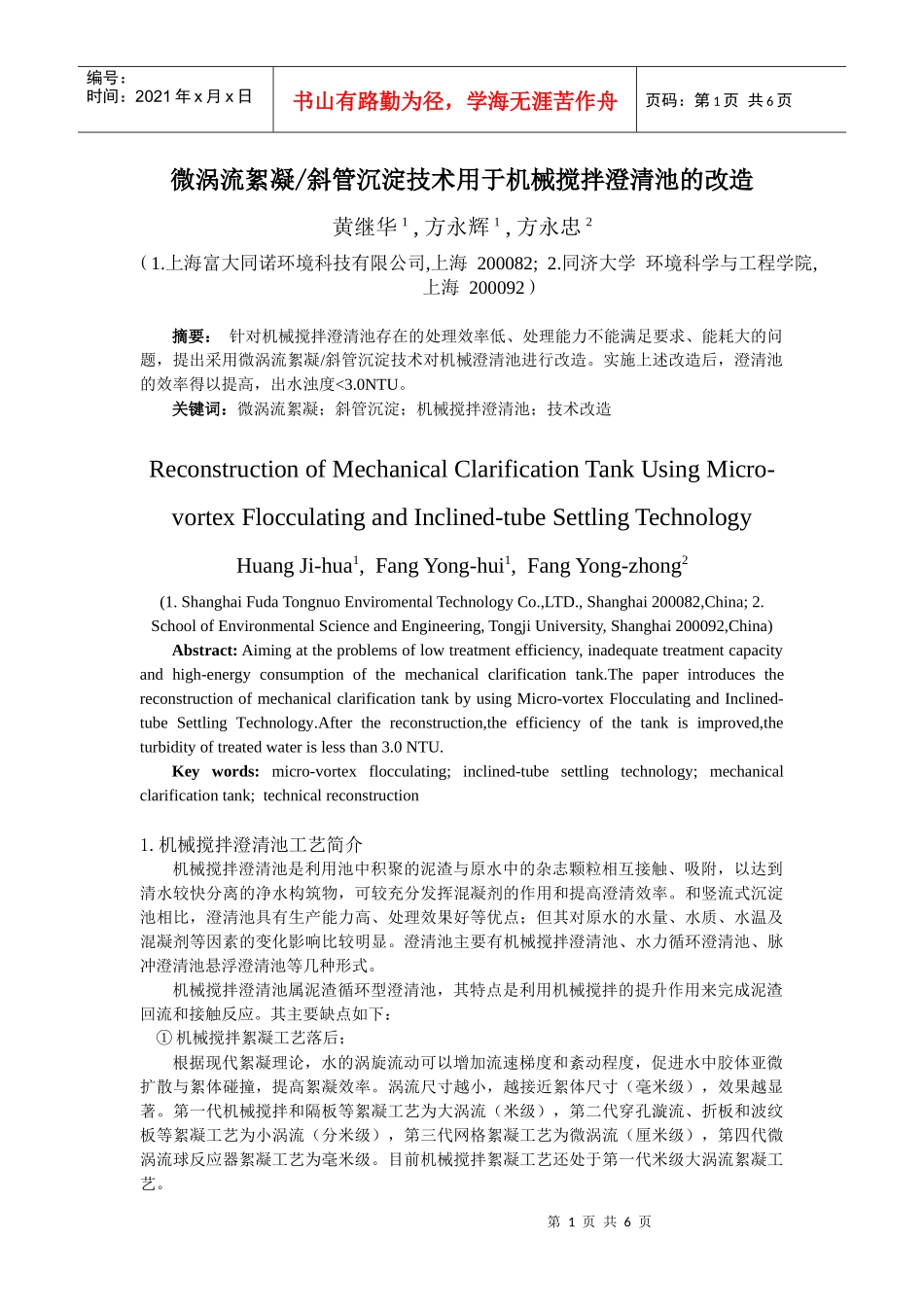

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页微涡流絮凝/斜管沉淀技术用于机械搅拌澄清池的改造黄继华1,方永辉1,方永忠2（1.上海富大同诺环境科技有限公司,上海200082;2.同济大学环境科学与工程学院,上海200092）摘要：针对机械搅拌澄清池存在的处理效率低、处理能力不能满足要求、能耗大的问题，提出采用微涡流絮凝/斜管沉淀技术对机械澄清池进行改造。实施上述改造后，澄清池的效率得以提高，出水浊度<3.0NTU。关键词：微涡流絮凝；斜管沉淀；机械搅拌澄清池；技术改造ReconstructionofMechanicalClarificationTankUsingMicro-vortexFlocculatingandInclined-tubeSettlingTechnologyHuangJi-hua1,FangYong-hui1,FangYong-zhong2(1.ShanghaiFudaTongnuoEnviromentalTechnologyCo.,LTD.,Shanghai200082,China;2.SchoolofEnvironmentalScienceandEngineering,TongjiUniversity,Shanghai200092,China)Abstract:Aimingattheproblemsoflowtreatmentefficiency,inadequatetreatmentcapacityandhigh-energyconsumptionofthemechanicalclarificationtank.ThepaperintroducesthereconstructionofmechanicalclarificationtankbyusingMicro-vortexFlocculatingandInclined-tubeSettlingTechnology.Afterthereconstruction,theefficiencyofthetankisimproved,theturbidityoftreatedwaterislessthan3.0NTU.Keywords:micro-vortexflocculating;inclined-tubesettlingtechnology;mechanicalclarificationtank;technicalreconstruction1.机械搅拌澄清池工艺简介机械搅拌澄清池是利用池中积聚的泥渣与原水中的杂志颗粒相互接触、吸附，以达到清水较快分离的净水构筑物，可较充分发挥混凝剂的作用和提高澄清效率。和竖流式沉淀池相比，澄清池具有生产能力高、处理效果好等优点；但其对原水的水量、水质、水温及混凝剂等因素的变化影响比较明显。澄清池主要有机械搅拌澄清池、水力循环澄清池、脉冲澄清池悬浮澄清池等几种形式。机械搅拌澄清池属泥渣循环型澄清池，其特点是利用机械搅拌的提升作用来完成泥渣回流和接触反应。其主要缺点如下：①机械搅拌絮凝工艺落后；根据现代絮凝理论，水的涡旋流动可以增加流速梯度和紊动程度，促进水中胶体亚微扩散与絮体碰撞，提高絮凝效率。涡流尺寸越小，越接近絮体尺寸（毫米级），效果越显著。第一代机械搅拌和隔板等絮凝工艺为大涡流（米级），第二代穿孔漩流、折板和波纹板等絮凝工艺为小涡流（分米级），第三代网格絮凝工艺为微涡流（厘米级），第四代微涡流球反应器絮凝工艺为毫米级。目前机械搅拌絮凝工艺还处于第一代米级大涡流絮凝工艺。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页②机械搅拌装置电能消耗大；以1000m3/h的机械搅拌澄清池为例，其搅拌机功率为5.5kW，刮泥机功率为1.5kW，单池每天的电能消耗是168kWh。电费以0.6元/kWh计，每年需消耗3.68万元电费。③需要机械搅拌设备，维修工作量大；对于机械搅拌澄清工艺来说，搅拌机可谓是核心设备。搅拌机的自然磨损严重，特别是涡轮箱，经常需要维护甚至更换，由此产生的维护费用很高。④当水厂有两种水原且存在温差时，两种水在池内形成异重流，悬浮泥渣随异重流进入出水槽，可导致出水水质迅速恶化；综上所述，机械搅拌澄清工艺落后、耗能大、维护困难，已经不适应当前水处理工艺的要求。2.机械搅拌澄清池改造的必要性①目前的机械搅拌澄清池大部分是70、80年代建设的，设施陈旧老化，基本很难达到设计水量水质，必须改造使其恢复功能；1985②年的规范《生活饮用水卫生标准》（GB5749-85）规定出厂水浊度为≤3NTU，2006年的规范《生活饮用水卫生规范》（GB5749-2006）规定出厂水浊度必须≤1NTU。大部分采用机械搅拌澄清工艺的水厂都是按当时的规范即出厂水浊度为≤3NTU设计的，水质要求提高后，必须改造使其适应新的要求；③机械搅拌澄清池能耗大、运行费用高，维护工作量大，不适应国家节能减排的基本国策，必须改造使其适应我国国情；④机械搅拌澄清工艺落后，必须改造为其他先进的絮凝、沉淀工艺，...
