源昌酒店‘单元体施工方案VIP专享VIP免费

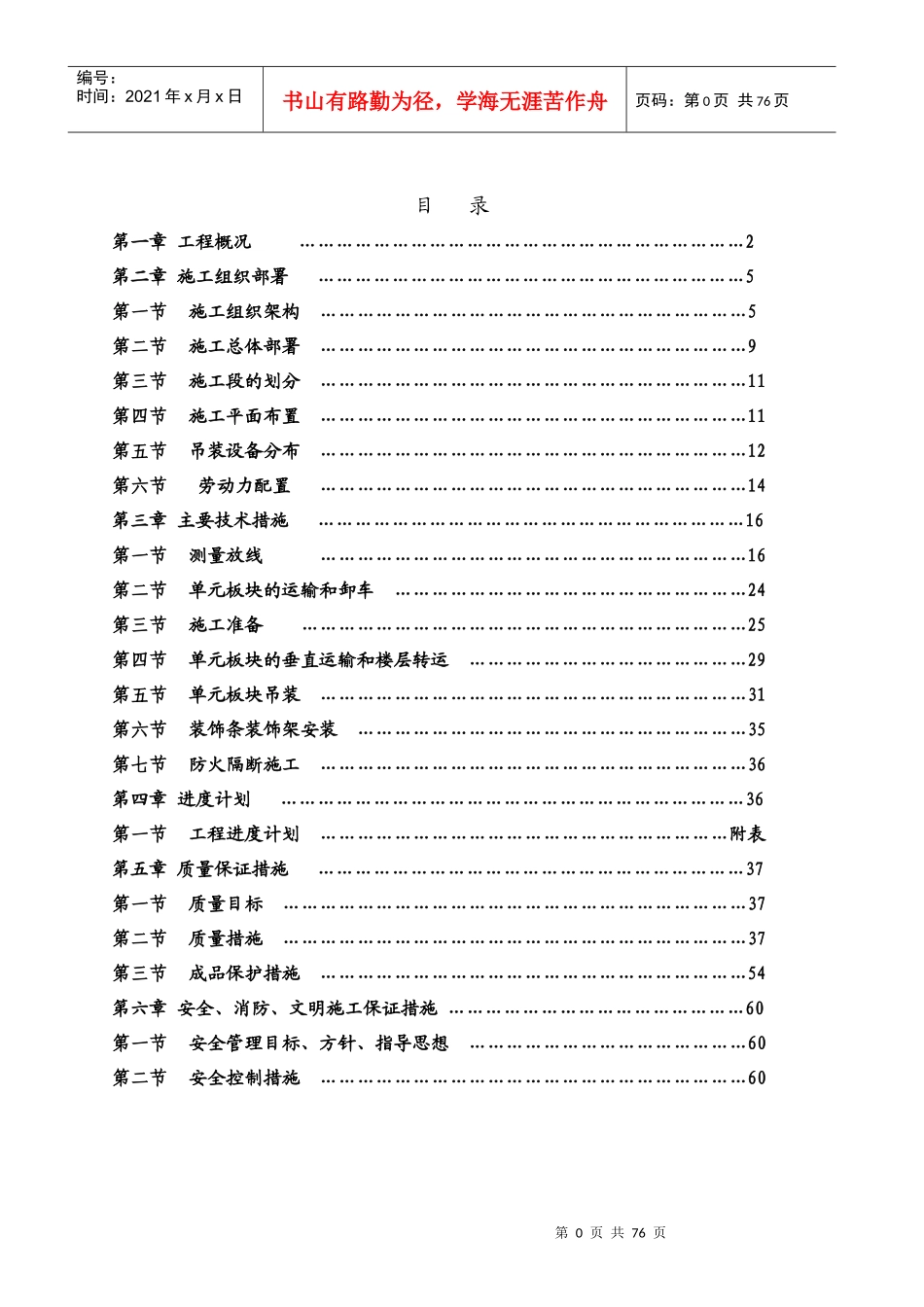

第0页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共76页目录第一章工程概况………………………………………………………………2第二章施工组织部署……………………………………………………………5第一节施工组织架构……………………………………………………………5第二节施工总体部署……………………………………………………………9第三节施工段的划分……………………………………………………………11第四节施工平面布置……………………………………………………………11第五节吊装设备分布……………………………………………………………12第六节劳动力配置……………………………………………………………14第三章主要技术措施……………………………………………………………16第一节测量放线……………………………………………………………16第二节单元板块的运输和卸车…………………………………………………24第三节施工准备………………………………………………………………25第四节单元板块的垂直运输和楼层转运………………………………………29第五节单元板块吊装……………………………………………………………31第六节装饰条装饰架安装………………………………………………………35第七节防火隔断施工……………………………………………………………36第四章进度计划…………………………………………………………………36第一节工程进度计划…………………………………………………………附表第五章质量保证措施……………………………………………………………37第一节质量目标…………………………………………………………………37第二节质量措施…………………………………………………………………37第三节成品保护措施……………………………………………………………54第六章安全、消防、文明施工保证措施…………………………………………60第一节安全管理目标、方针、指导思想………………………………………60第二节安全控制措施……………………………………………………………60第1页共76页第0页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共76页厦门源昌凯宾斯基大酒店幕墙工程塔楼单元体施工方案第一章工程概况一、编制依据1、《建筑结构荷载规范》GB5009-20012、《玻璃幕墙工程技术规范》JGJ102-20033、厦门源昌凯宾斯基大酒店塔楼幕墙工程施工图4、《建筑施工高空作业安全技术规程》（JGJ80--91）二、工程概况工程名称：源昌凯宾斯基大酒店塔楼幕墙工程工程地点：厦门市思明区湖中路与湖滨南路交叉口东北侧业主单位：厦门源昌集团有限公司设计单位：中国京冶工程技术有限公司建筑层数：地上47层建筑高度：197.2m工程概述：该工程造型简洁，挺拔独特，由主楼及裙楼组成，主楼采用单元式及框架幕墙系统。东、西面的弧形石材装饰条烘托出大厦的挺拔，直入云霄。裙楼采用大面积的石材幕墙赋予本建筑更多的质感，使整个建筑立面庄重而不呆板、简洁而不单一。建筑总高度194.700m，地下二层，地上47层，其中6层与25层为设备避难层楼层高为4m，标准层高压3.6m。裙楼1~5为裙楼，标准层由6～25层为酒店，，26～47为写字楼，塔楼LM-04与LM-02主要为单元式隐框幕墙系统和隐框幕墙系统，石材幕墙系统;两个弧形面LM-01与LM-03为框架式隐框玻璃幕墙系统、石材幕墙系统等。三、单元体幕墙概况塔楼6～47M层单元体共3653件，其中石材单元体153件（1600分格74、2000分格杀勿46件、800分格34件）、百页单元体259件，玻璃单元体3244件。单元第2页共76页第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共76页体尺寸主要为2300*3600、2000*3600、1900*3600、1000*3600、950*3600；2300*4000、2000*4000、1900*4000、1000*4000、950*4000十种规格，最大单元体为2300*4000玻璃单元体，面积9.2平方米；最重单元体为2000*4000石材单元体，重量约1.2T。三、施工重难点1、放线是重点由于本工程为高层建筑，主塔楼平面为多弧形组合而成呈曲面形，LM-02为内弧，LM-04为...
