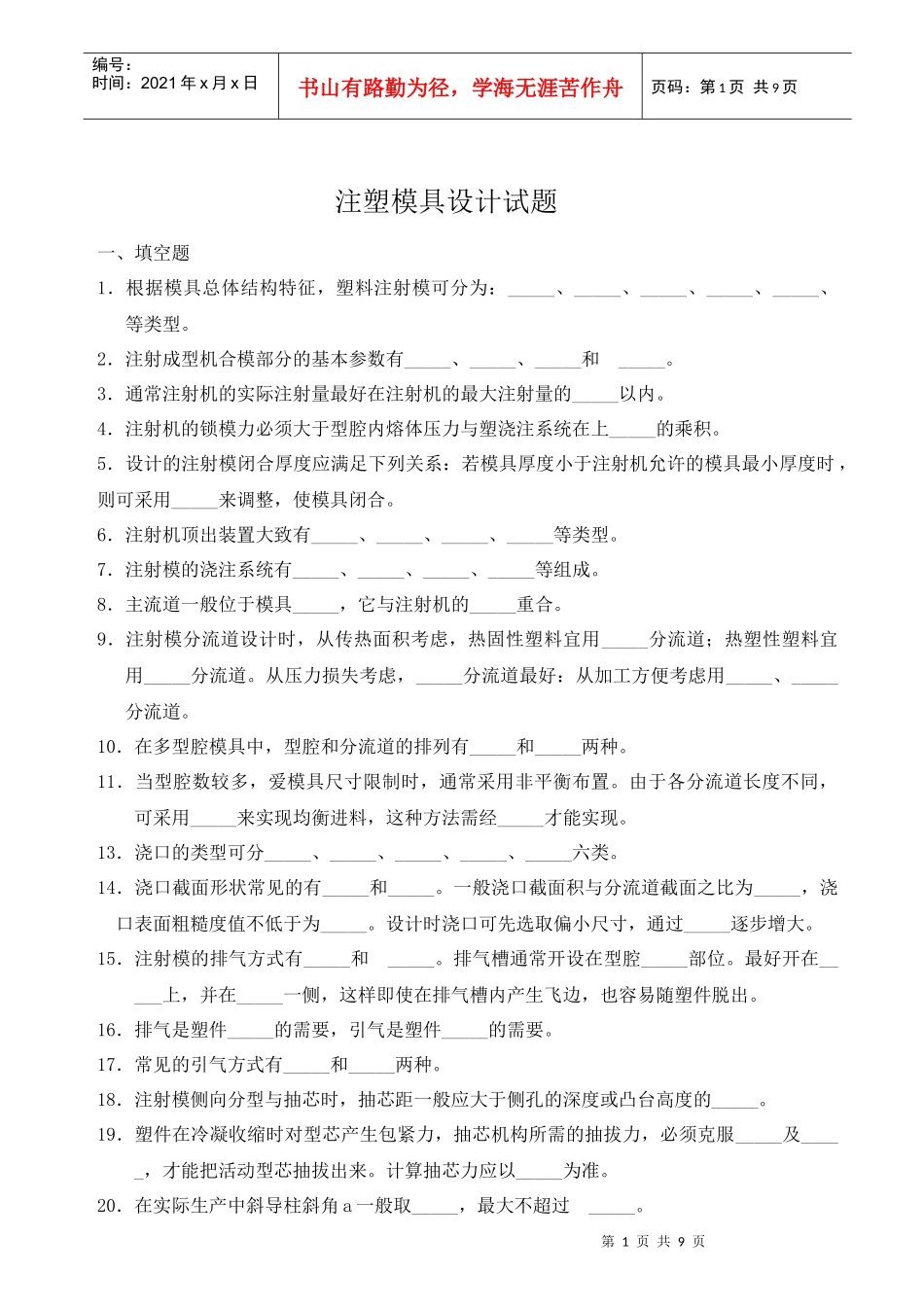

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页注塑模具设计试题一、填空题1．根据模具总体结构特征，塑料注射模可分为：_____、_____、_____、_____、_____、等类型。2．注射成型机合模部分的基本参数有_____、_____、_____和_____。3．通常注射机的实际注射量最好在注射机的最大注射量的_____以内。4．注射机的锁模力必须大于型腔内熔体压力与塑浇注系统在上_____的乘积。5．设计的注射模闭合厚度应满足下列关系：若模具厚度小于注射机允许的模具最小厚度时，则可采用_____来调整，使模具闭合。6．注射机顶出装置大致有_____、_____、_____、_____等类型。7．注射模的浇注系统有_____、_____、_____、_____等组成。8．主流道一般位于模具_____，它与注射机的_____重合。9．注射模分流道设计时，从传热面积考虑，热固性塑料宜用_____分流道；热塑性塑料宜用_____分流道。从压力损失考虑，_____分流道最好：从加工方便考虑用_____、_____分流道。10．在多型腔模具中，型腔和分流道的排列有_____和_____两种。11．当型腔数较多，爱模具尺寸限制时，通常采用非平衡布置。由于各分流道长度不同，可采用_____来实现均衡进料，这种方法需经_____才能实现。13．浇口的类型可分_____、_____、_____、_____、_____六类。14．浇口截面形状常见的有_____和_____。一般浇口截面积与分流道截面之比为_____，浇口表面粗糙度值不低于为_____。设计时浇口可先选取偏小尺寸，通过_____逐步增大。15．注射模的排气方式有_____和_____。排气槽通常开设在型腔_____部位。最好开在_____上，并在_____一侧，这样即使在排气槽内产生飞边，也容易随塑件脱出。16．排气是塑件_____的需要，引气是塑件_____的需要。17．常见的引气方式有_____和_____两种。18．注射模侧向分型与抽芯时，抽芯距一般应大于侧孔的深度或凸台高度的_____。19．塑件在冷凝收缩时对型芯产生包紧力，抽芯机构所需的抽拔力，必须克服_____及_____，才能把活动型芯抽拔出来。计算抽芯力应以_____为准。20．在实际生产中斜导柱斜角a一般取_____，最大不超过_____。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页21．为了保证斜导柱伸出端准确可靠地进入滑块斜孔，则滑块在完成抽芯后必须停留在一定位置上，为此滑块需有_____装置。22．在塑件注射成型过程中，侧型芯在抽芯方向受到_____较大的推力作用，为了保护斜导柱和保证塑件精度而使用楔紧块，楔紧块的斜角a′一般为_____。23．在斜导柱分型及抽芯机构中，可能会产生_____现象，为了避免这一现象发生，应尽量避免_____或_____。24．斜导柱分型及抽芯机构按斜导柱大型芯设置在动、定模的位置不同有(1)_____(2)_____(3)_____(4)_____四种结构形式。25．斜导柱在定模，滑块在动模，设计这种结构时，必须避免_____。26．斜导柱与滑块都设置在定模上，为完成抽芯和脱模工作，需采用_____机构。27．斜导柱与滑块都设置在动模上，这种结构可通过_____或_____机构来实现斜导柱与滑块的相对运动，由于滑块可以不脱离斜导柱，所以可以不设置_____。28．设计注射模的推出机构时，推杆要尽量短，一般应将塑件推至高于_____10ms左右。注射成型时，推杆端端面一般高出所在_____或_____0．05～0．1mm．29．对于_____或_____的塑件，可用推管推出机构进行脱模。30．对_____、_____、_____以及不允许有推杆痕迹的塑件，可采用推出机构、这种机构不另设_____机构。31．推杆、推管推出机构有时和侧型芯发生干涉，当加大斜导柱斜角还不能避免干涉时，就要增设机构，它有_____、_____、_____等几种形式。32．设计注射模时，要求塑件留在动模上，但由于塑件结构形状的关系，塑件留在定模或动、定模上均有可能时，就须设_____机构。33．注射过程中热固性塑料的流动性_____，所以分型面时可采用减少分型面的接触面积，改善型腔周围的贴合状况。34．在热固性塑料系统中，主流道设计得_____，分流道布置形式一般选择_____式，分流道开设在模分型面上，排气槽位置开设在浇口_____的分型面上。二判断题（正确的画√，错误的...
