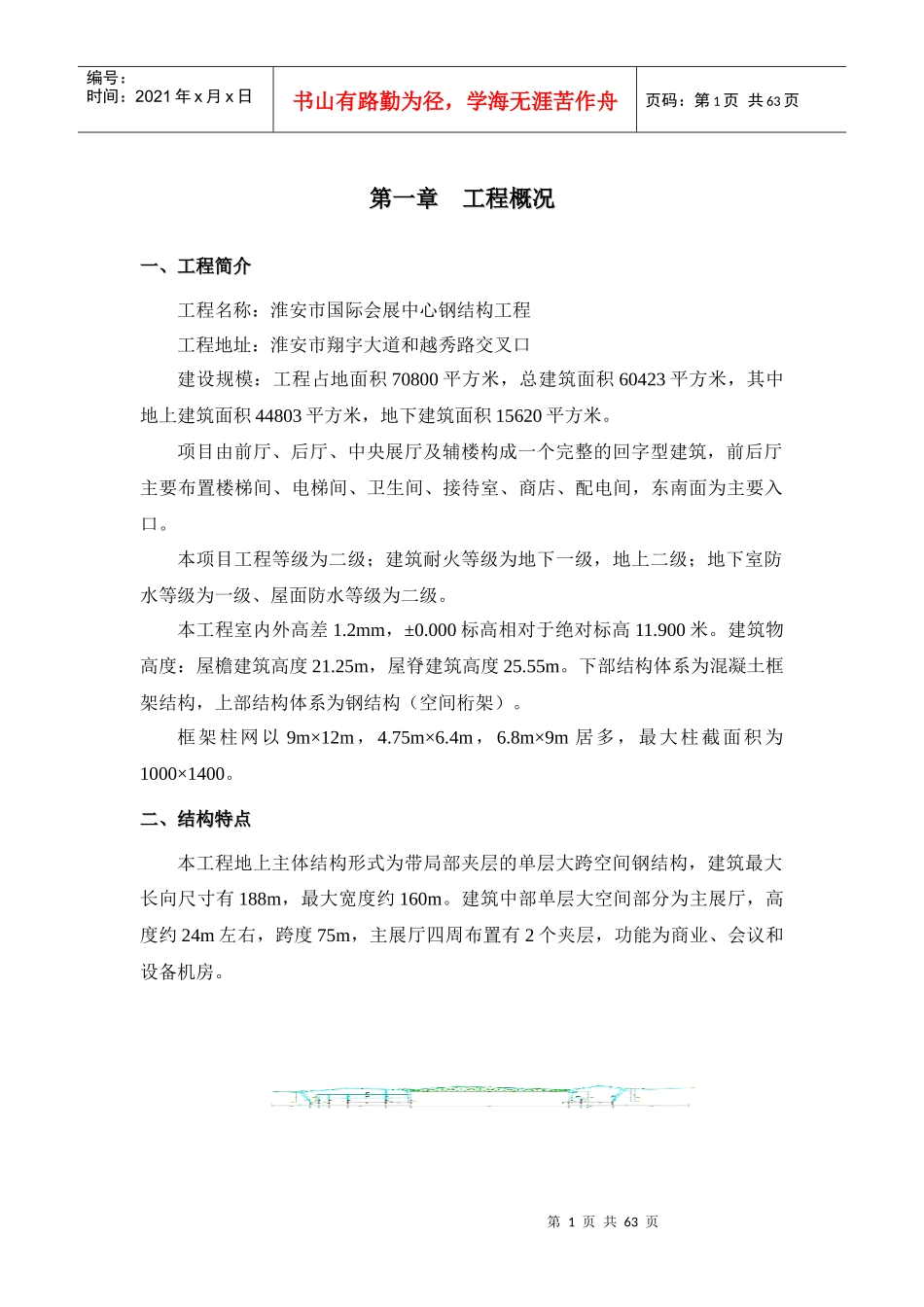

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页第一章工程概况第一章工程概况一、工程简介一、工程简介工程名称：淮安市国际会展中心钢结构工程工程地址：淮安市翔宇大道和越秀路交叉口建设规模：工程占地面积70800平方米，总建筑面积60423平方米，其中地上建筑面积44803平方米，地下建筑面积15620平方米。项目由前厅、后厅、中央展厅及辅楼构成一个完整的回字型建筑，前后厅主要布置楼梯间、电梯间、卫生间、接待室、商店、配电间，东南面为主要入口。本项目工程等级为二级；建筑耐火等级为地下一级，地上二级；地下室防水等级为一级、屋面防水等级为二级。本工程室内外高差1.2mm，±0.000标高相对于绝对标高11.900米。建筑物高度：屋檐建筑高度21.25m，屋脊建筑高度25.55m。下部结构体系为混凝土框架结构，上部结构体系为钢结构（空间桁架）。框架柱网以9m×12m，4.75m×6.4m，6.8m×9m居多，最大柱截面积为1000×1400。二、结构特点二、结构特点本工程地上主体结构形式为带局部夹层的单层大跨空间钢结构，建筑最大长向尺寸有188m，最大宽度约160m。建筑中部单层大空间部分为主展厅，高度约24m左右，跨度75m，主展厅四周布置有2个夹层，功能为商业、会议和设备机房。第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页本工程屋面为折线形，屋脊沿建筑长向交错布置；建筑横向跨度相差较大（L＝18m、70m、12m不等），两侧外墙柱均为斜柱，由柱底按1:3比例向外倾斜。夹层及前厅上部屋面梁及外墙斜柱均采用变截面焊接箱形构件，内柱为等截面或变截面焊接箱形构件，柱截面宽度为600mm，截面高度为500～2000mm。楼面梁采用焊接H型钢，梁最大跨度约22m；最大截面高度为1200mm。中部展厅部分屋盖采用平面梯形钢桁架，于8,11轴屋脊处及5,14轴柱顶设纵向垂直支撑桁架与横向主桁架共同受力，变形协调。屋面檩条采用方形或矩形钢管连续檩条，间距约3m，与屋面桁架采用对穿螺栓连接；于横向主桁架上弦设交插拉杆上弦水平支撑，于横向主桁架下弦设交插拉杆下弦水平支撑及钢矩通刚性系杆。三、现场条件三、现场条件1、施工现场及周围场地已经平整，水、电已经接入现场，施工道路畅通，具备施工的“三通一平”条件。2、1～5线地下室、14～16线地下室、地下车库的顶板已施工完毕；3、5～14线展厅土方已回填，H～J、P～Q通道处土方尚未回填。四、质量要求及工期目标四、质量要求及工期目标1、质量要求：合格（最终评定达省优）2、工期目标第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页吊装开始：2008年1月6日第一批钢构开始吊装；竣工时间：2008年3月26日。第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页第二章施工部署第二章施工部署一、现场施工总体思路一、现场施工总体思路11、施工总的指导思想、施工总的指导思想根据本项目工程量大、工期紧、施工难度大的特点，确定总体施工思路如下：合理规划，按需进场；分区施工，平行推进；多台吊机，多点开花；框架先行，桁架紧随；先主后次，稳步成型；措施得当，控制质量；强化管理，施工安全；合理规划，按需进场对于现场临时场地，需要合理规划现场用地，根据现场各施工阶段的需求安排构件进场。分区施工，平行推进；多台吊机，多点开花根据工程建筑面积广、工期紧的特点，两侧框架同时施工，平行推进。由于工程量大，选用相应性能的起重机械，多台吊机、多点开花。框架先行，桁架紧随；先主后次，稳步成型根据构筑物的特点，按照由下至上的施工顺序，在施工程序上，地上结构按照以两侧多层框架结构为主体，先行施工，桁架结构紧随施工。施工中遵循先主后次的顺序，先安装主桁架，再安装之间的次结构，使桁架结构稳步成型。措施得当，控制质量；强化管理，施工安全工程结构复杂，为保证施工精度和结构造型，必须采取合适的技术措施，控制质量：精确放线，准确定位，控制构件的加工、拼装和安装精度，保证构件顺利安装。针对于构件的材质、板厚和施工工况...
