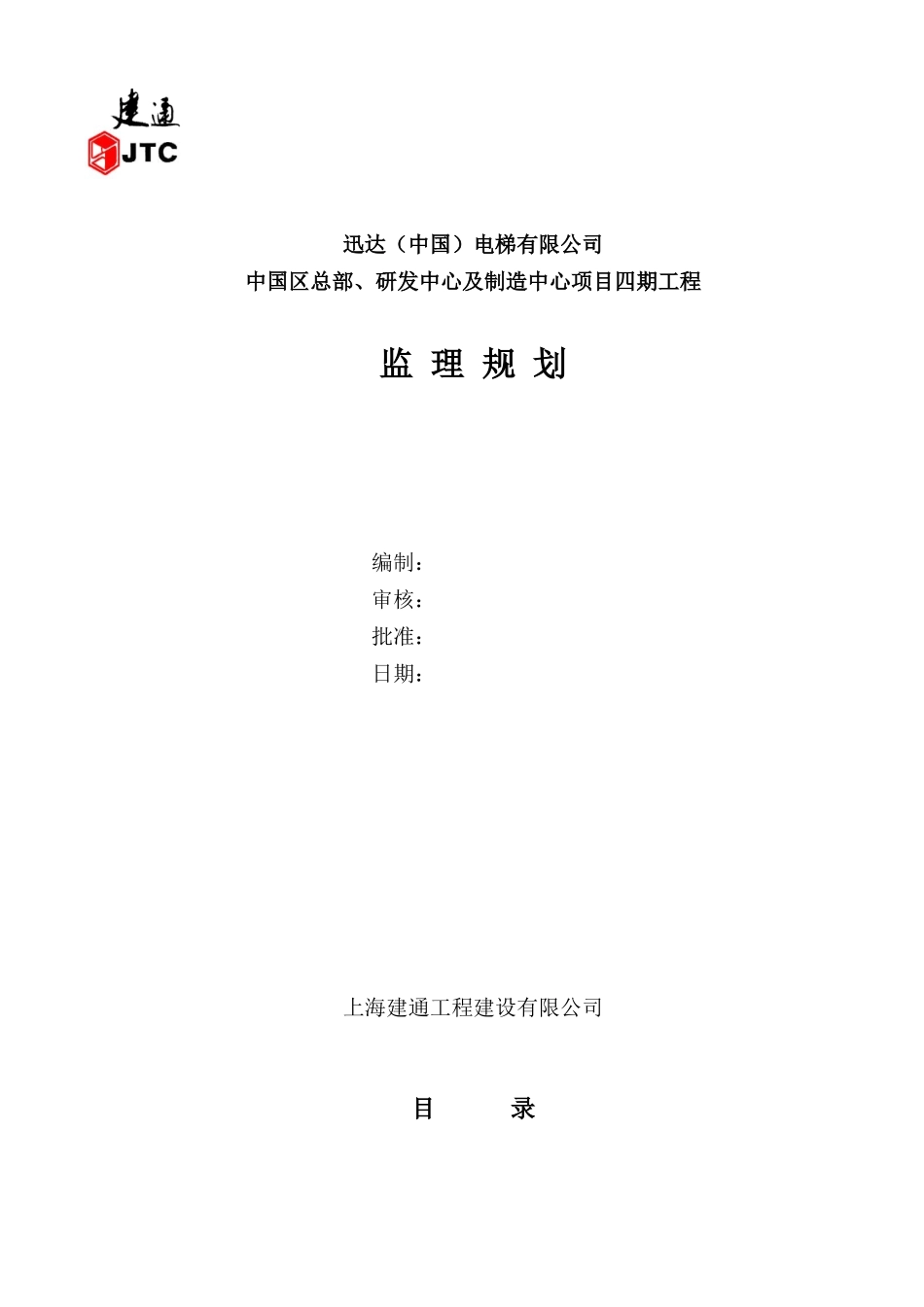

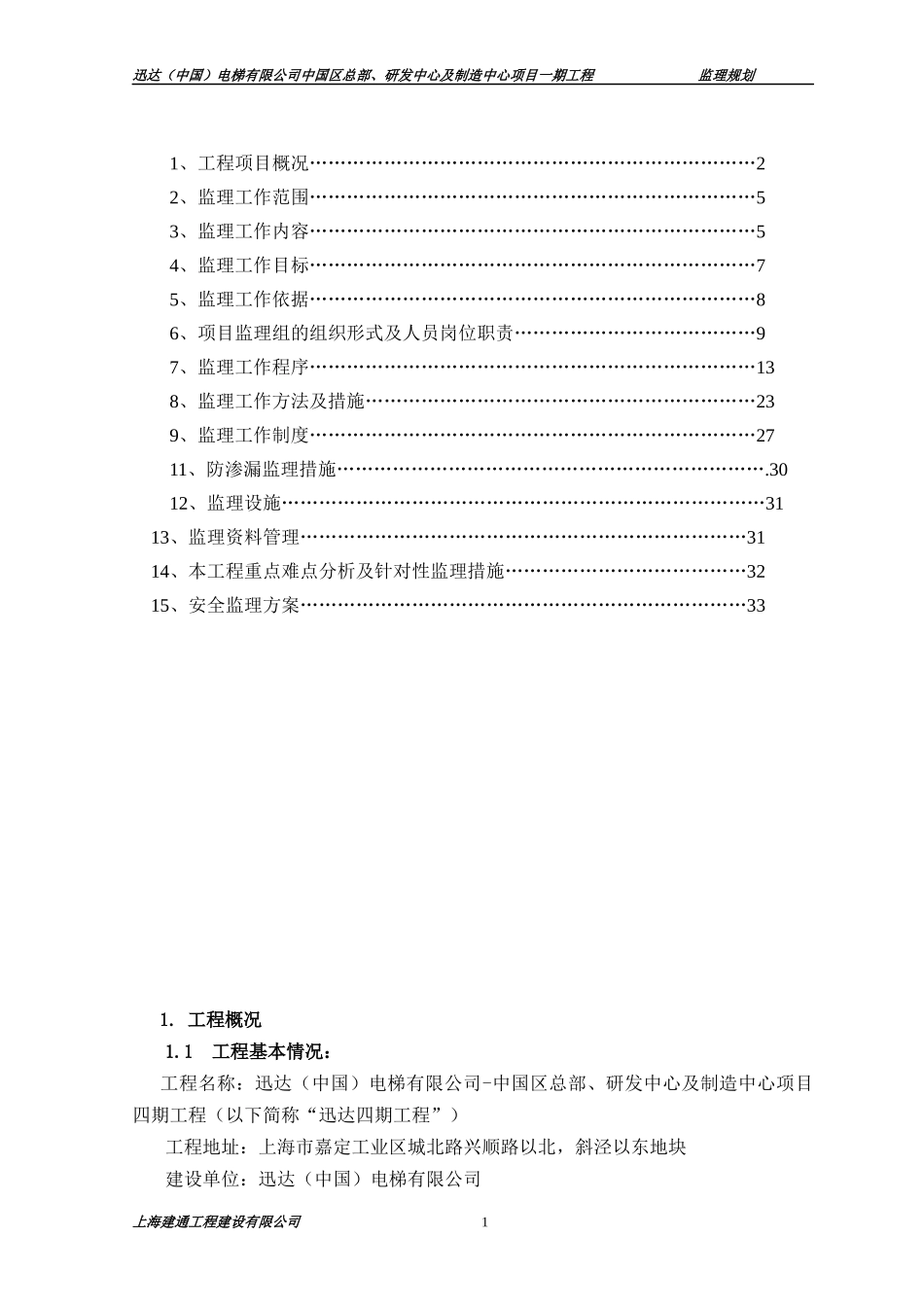

迅达（中国）电梯有限公司中国区总部、研发中心及制造中心项目四期工程监理规划编制：审核：批准：日期：上海建通工程建设有限公司目录迅达（中国）电梯有限公司中国区总部、研发中心及制造中心项目一期工程监理规划1、工程项目概况………………………………………………………………22、监理工作范围………………………………………………………………53、监理工作内容………………………………………………………………54、监理工作目标………………………………………………………………75、监理工作依据………………………………………………………………86、项目监理组的组织形式及人员岗位职责…………………………………97、监理工作程序………………………………………………………………138、监理工作方法及措施………………………………………………………239、监理工作制度………………………………………………………………2711、防渗漏监理措施…………………………………………………………….3012、监理设施……………………………………………………………………3113、监理资料管理………………………………………………………………3114、本工程重点难点分析及针对性监理措施…………………………………3215、安全监理方案………………………………………………………………331.工程概况1.1工程基本情况：工程名称：迅达（中国）电梯有限公司-中国区总部、研发中心及制造中心项目四期工程（以下简称“迅达四期工程”）工程地址：上海市嘉定工业区城北路兴顺路以北，斜泾以东地块建设单位：迅达（中国）电梯有限公司上海建通工程建设有限公司1迅达（中国）电梯有限公司中国区总部、研发中心及制造中心项目一期工程监理规划勘察单位：上海现代建筑设计集团申元岩土工程有限公司设计单位：上海市机电设计研究院有限公司施工总包单位：绿地建设（集团）有限公司监理单位：上海建通工程建设有限公司1.2结构设计概况：1.2.1桩基工程本工程桩基采用高强预应力混凝土管桩，混凝土强度等级C80。具体如下：1）联合厂房：采用PHC400AB95-300管桩桩，桩数896根，桩长为30、31m，单桩竖向承载力设计值为800KN，试桩荷载1600KN，其中9根为试桩。2）地下水泵房：采用PHC400AB95管桩桩，桩数39根，桩长为24、30m，单桩竖向承载力设计值为700、800KN，试桩荷载1600、1400KN，其中3根为试桩。沉桩要求：沉桩28天后方可进行载荷试验；试桩桩顶如遭破损必须修复，在清理桩顶后用高强砂浆抹平复原，静载试验采用慢速维持荷载法；桩身完整性检测采用小应变动测，检测桩数为总桩数的30%，且每承台抽检桩数不得少于1根。本工程±0.000相当于绝对标高＋4.600m。1.2.2主体工程层数（地下层数）总高度（m）基础类型上部结构类型联合厂房112.400桩基轻型门式钢架办公生活楼317.600桩基钢筋砼框架门卫11（1）6.000独立基础钢筋砼框架门卫214.800独立基础钢筋砼框架辅房1、2213.2；10.4桩基钢筋砼框架1)联合厂房：基础桩基础型式。上部结构采用单层多跨轻型门式钢架，东西长192m，南北宽195m，柱距12米，跨距为2*23.6+5*28+7m，结构总高度12.4m。内置2台汽车吊、1台履带吊。2）办公生活楼：基础为桩基础型式，地上三层、为钢筋混凝土框架结构，结构总高度为17.6m。3）门卫1、2：基础为独立基础型式。地上一层（门卫1地下一层），为钢筋混凝土框架结构，结构总高度6m；4.8m。4）辅房1、2：基础为桩基础型式，地上二层为钢筋混凝土框架结构，结构高上海建通工程建设有限公司2迅达（中国）电梯有限公司中国区总部、研发中心及制造中心项目一期工程监理规划度13.2；10.4米。本工程建筑结构的安全等级为二级；结构的设计使用年限为50年；建筑物的耐火等级为二级。建筑抗震设防类别为标准设防类，按本地区抗震设防烈度7度采取抗震措施，抗震等级为三级。砼强度等级：C15、C30、C35、三种。本工程钢结构厂房主要焊接H型钢柱、钢梁、檩条、支撑材料选用Q345B和Q235B，本工程钢结构厂房主要焊接H型钢柱、钢梁、楼面次梁及连接板材材质为Q345.B和Q235.B；屋面水平支撑体系、柱间支撑体系及吊车梁制动结构等...
