机械制造技术试题(含答案)VIP免费

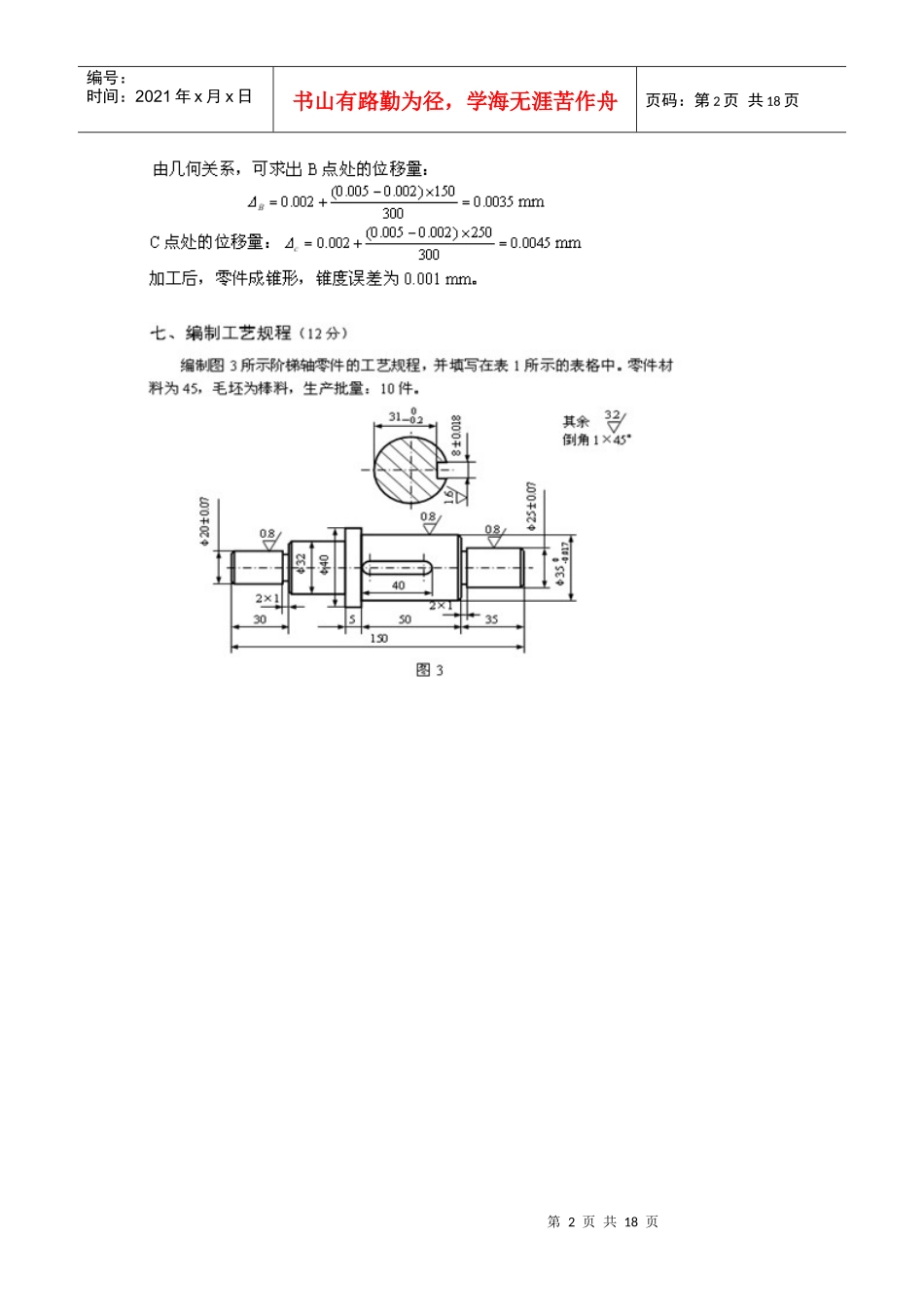

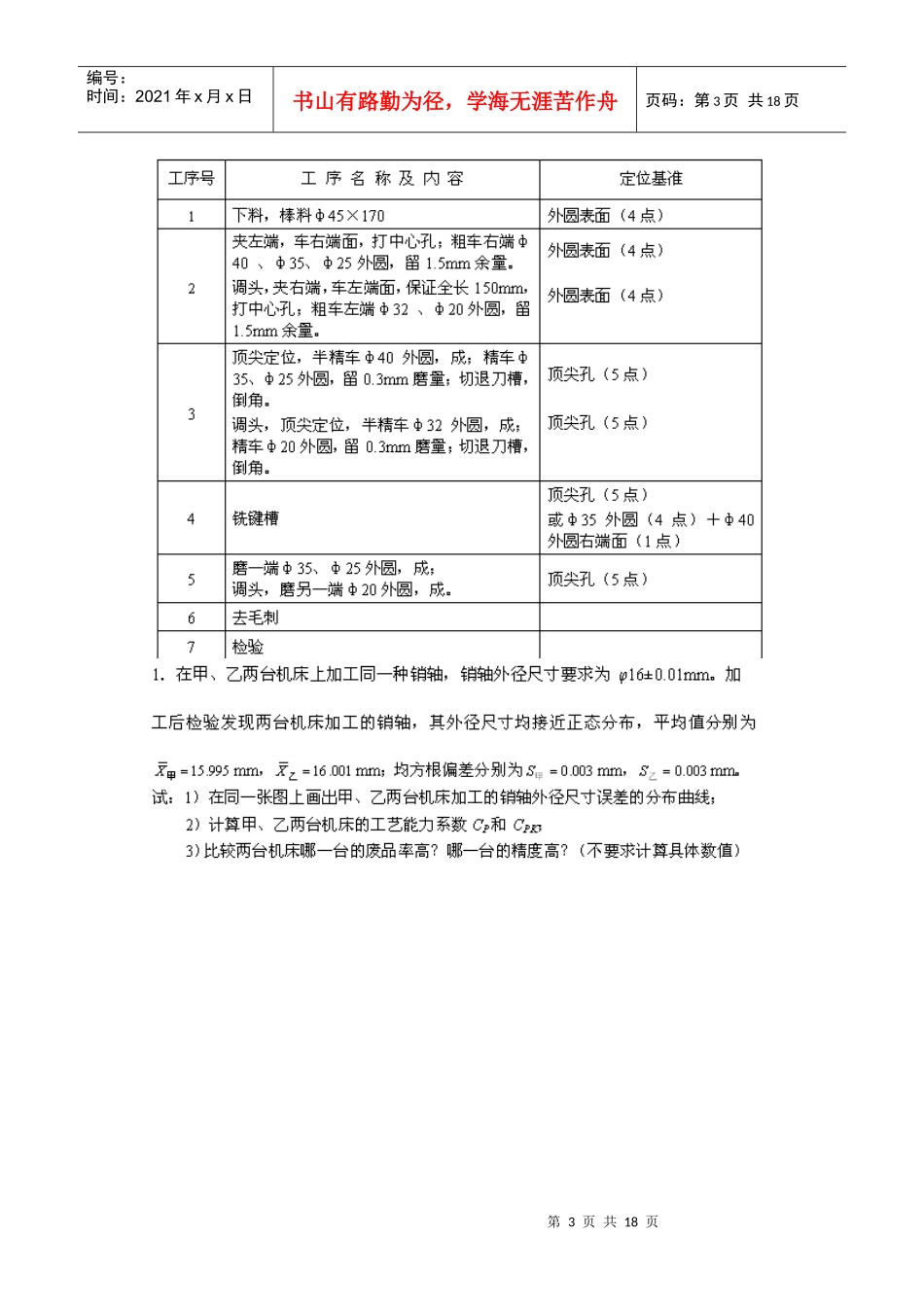

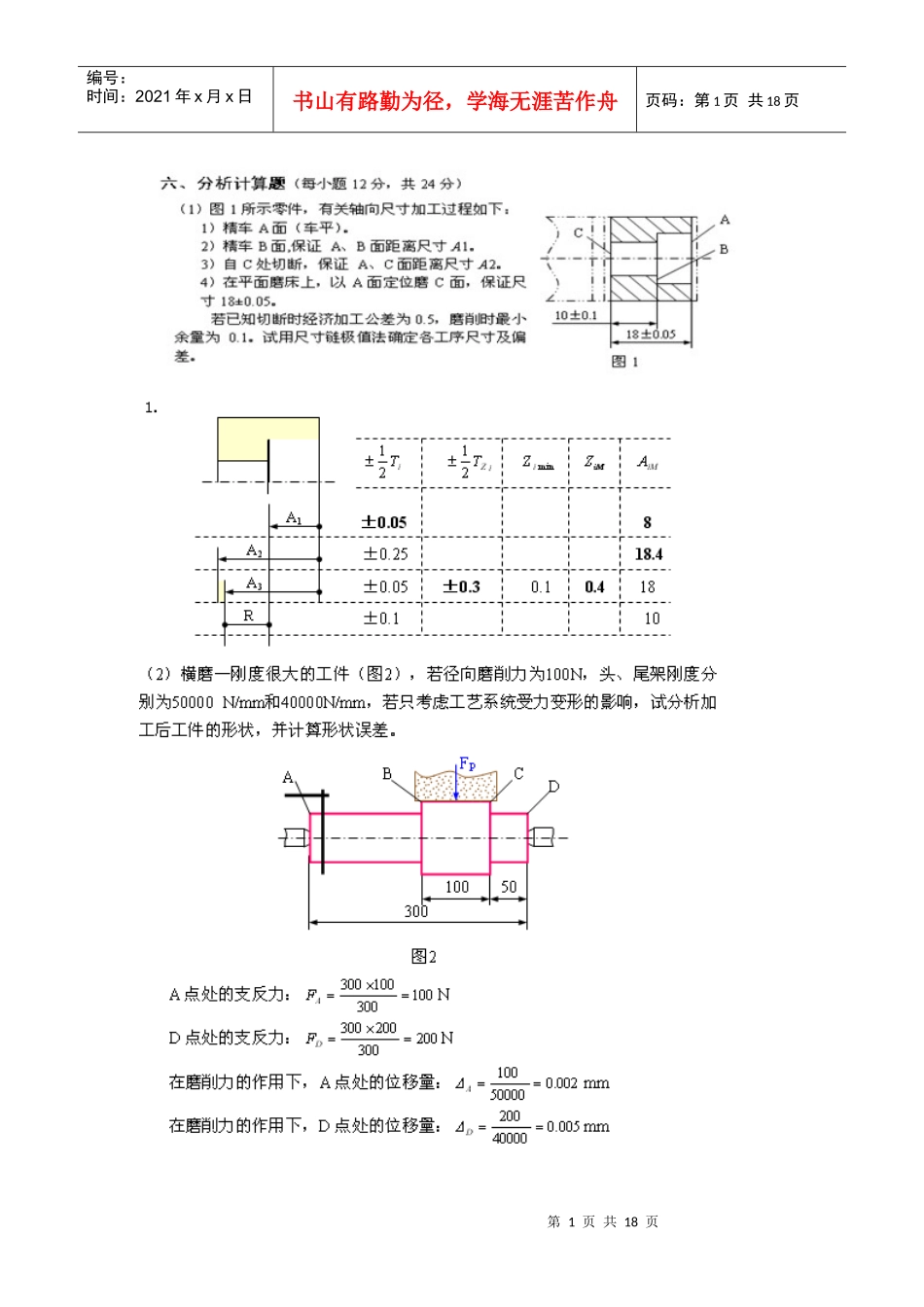

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页八、制订下述零件的机械加工工艺过程，具体条件：45钢，圆料ф70，单件生产。（12分）工序1：粗测各外圆、端面、钻Φ14孔，精车Φ40外圆及端面；以Φ40为基准面，精镗Φ30孔，精车Φ60及端面（车床）。工序2：铣键槽（铣床）;工序3：钻4－Φ6孔（钻床）;工序4：去毛刺（钳工台）四、图示拨叉零件，材料HT300，单件小批生产（12分）1．对零件进行工艺分析。2．制订该零件的加工工艺过程。第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页工序1：粗精铣尺寸40左右端面（铣床）;工序2：钻绞Φ24孔（车床）工序3：粗精铣尺寸12左右端面、R25圆弧面（铣床）;工序4：钻攻M8螺纹孔（钻床）工序5：去毛刺（钳工台）1.从结构工艺性考虑哪个方案较好，并说明理由？ab【答案】B结构的工艺性好，钻头切入和切出表面应与孔的轴线垂直，否则钻头易引偏，甚至折断。2.图示毛坯在铸造时内孔2与外圆1有偏心。如果要求：（1）与外圆有较高同轴度的孔；（2）内孔2的加工余量均匀。请分别回答如何选择粗基准为好？【答案】（1）为保证与外圆有较高的同轴度的孔应与外圆表面，即1为基准加工内孔，加工后孔壁厚薄均匀。（2）因要求内孔2的加工余量均匀，则以内孔2自为基准加工，即可保证。3.从装配工艺性特点指出图示结构哪个方案较好，并说明理由？【答案】右边的结构(B)较好,支承孔内安装滚动轴承时，应使支承内孔台肩直径大于轴承第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页外圈内径，以便于拆卸方便。5．图示零件的A、B、C面，φ10H7及φ30H7孔均已经加工。试分析加工φ12H7孔时，选用哪些表面定位比较合理？为什么？答：选A面（定位元件为支承板）、φ30H7孔（定位元件为圆柱销）、φ10H7（定位元件为削边销）作为定位基准。选φ30H7孔和A面可以符合基准重合原则。6．从结构工艺性考虑哪个方案较好，并说明理由？ab答：图示b方案较好，凹槽尺寸相同，可以减少刀具的种类，较少换刀的时间。7．下图中存在结构工艺不合理之处，并说明理由。【答案】为便于装配，在设计不穿透的柱销孔和柱销时，应设置逸气口，以便装入销钉。密封线内不要答题第11页共18页第10页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共18页8．从结构工艺性考虑哪个方案较好，并说明理由？ab【答案】图A中孔太深，加工不方便，而图B结构中孔加工较容易。9．指出图示哪种粗加工方案较好并说明理由？答：图示a方案较好，a方案先以导轨面为粗基准加工床腿，再以床腿为精基准加工导轨面，这样有利于导轨面的加工余量小且较均匀，提高导轨面的耐磨性。10．从装配工艺性特点指出图示结构哪个方案较好，并说明理由？答：图示b方案较好，因销子与孔为过盈配合，当压入销子时，b方案有利于空气排出。11．下图中存在结构工艺不合理之处，说明原因并改图。【答案】键槽的尺寸、方位相同，可在一次装夹中加工出全部键槽，效率较高。四、计算计算如图所示齿轮内孔及键槽加工工艺过程是：镗孔至￠39.60+0.1，插键槽至尺寸A；热处理；磨内孔至设计尺寸￠400+0.05。求工序尺寸A（设热处理后内孔无胀缩）。（18分）密封...
