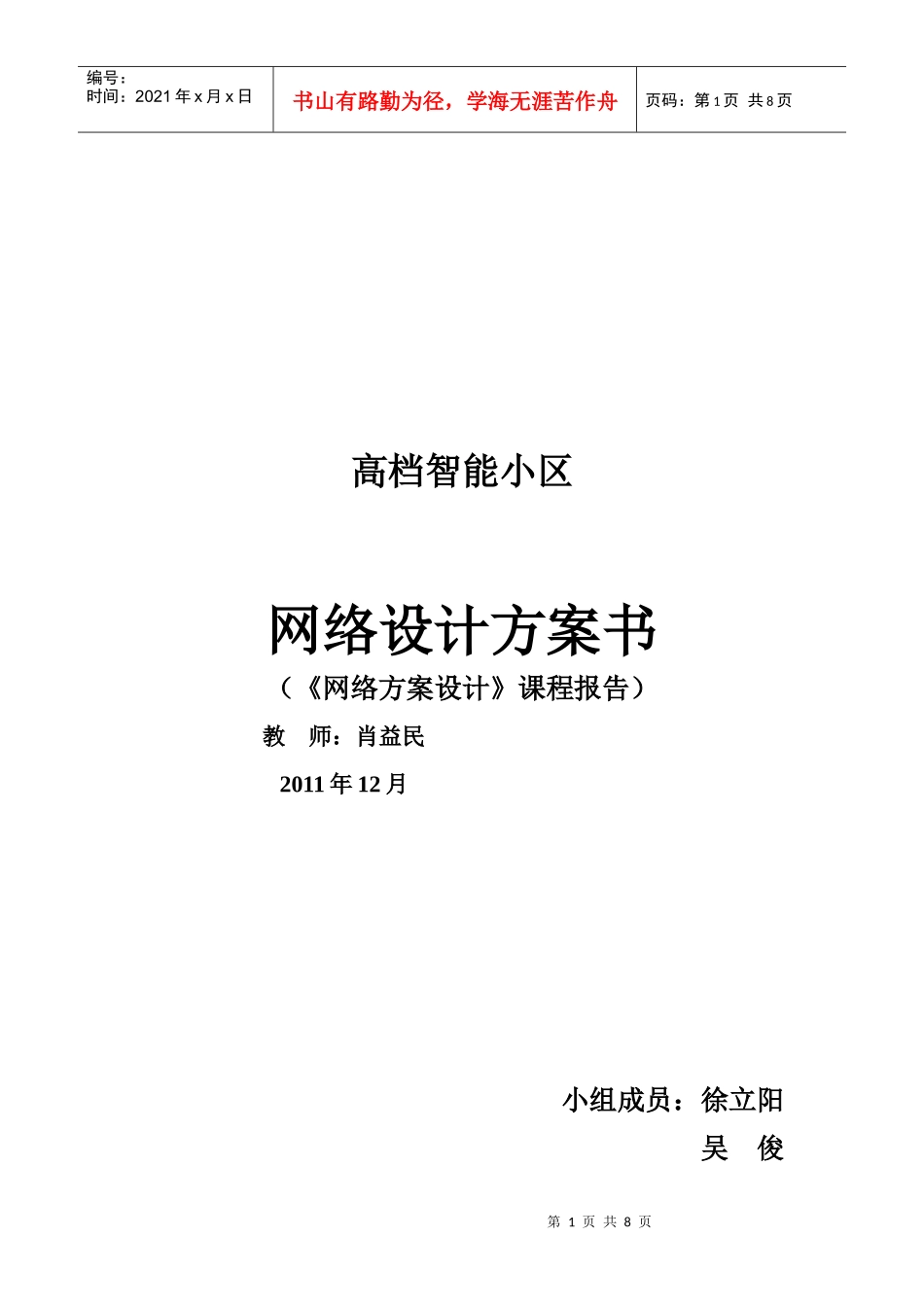

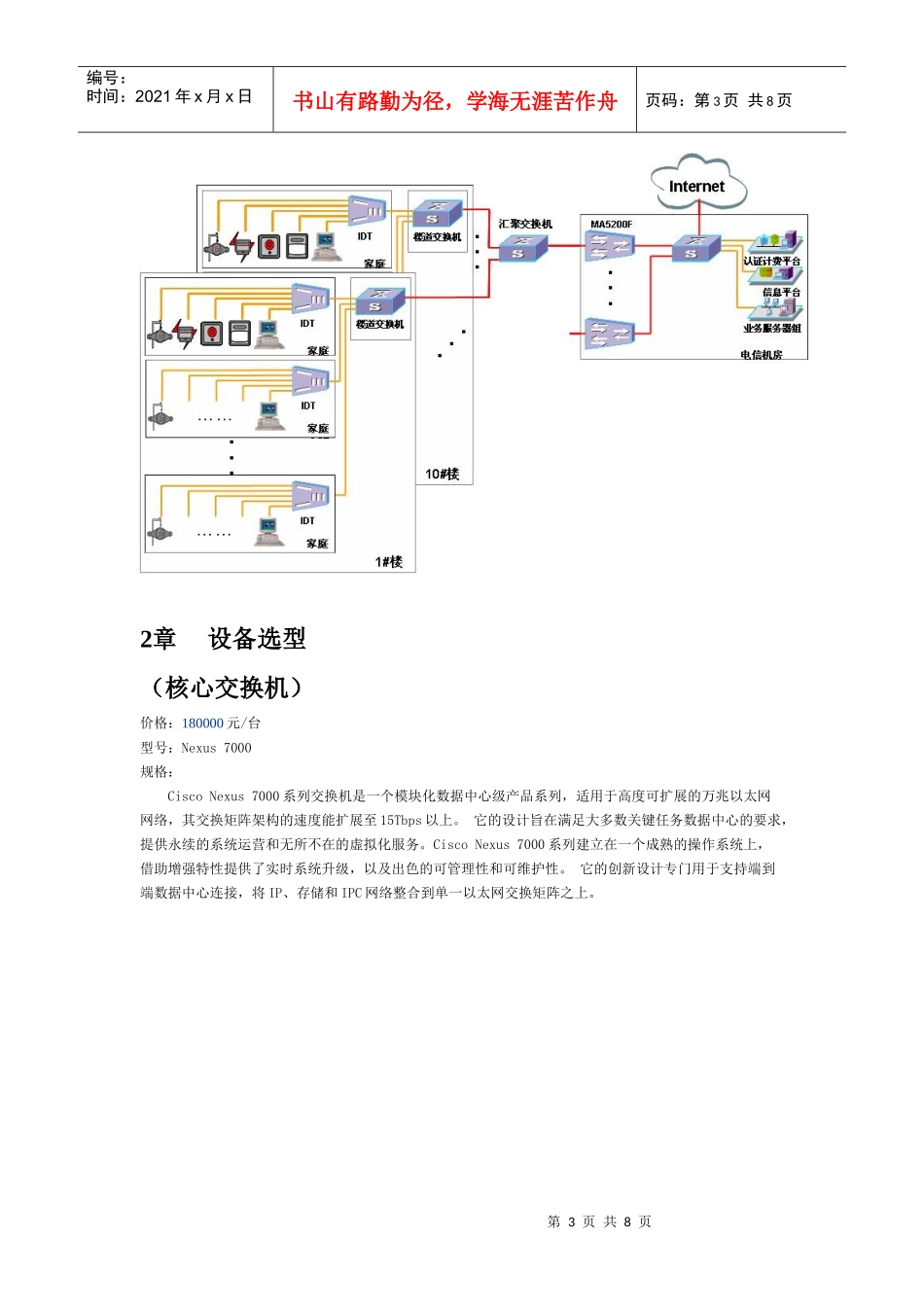

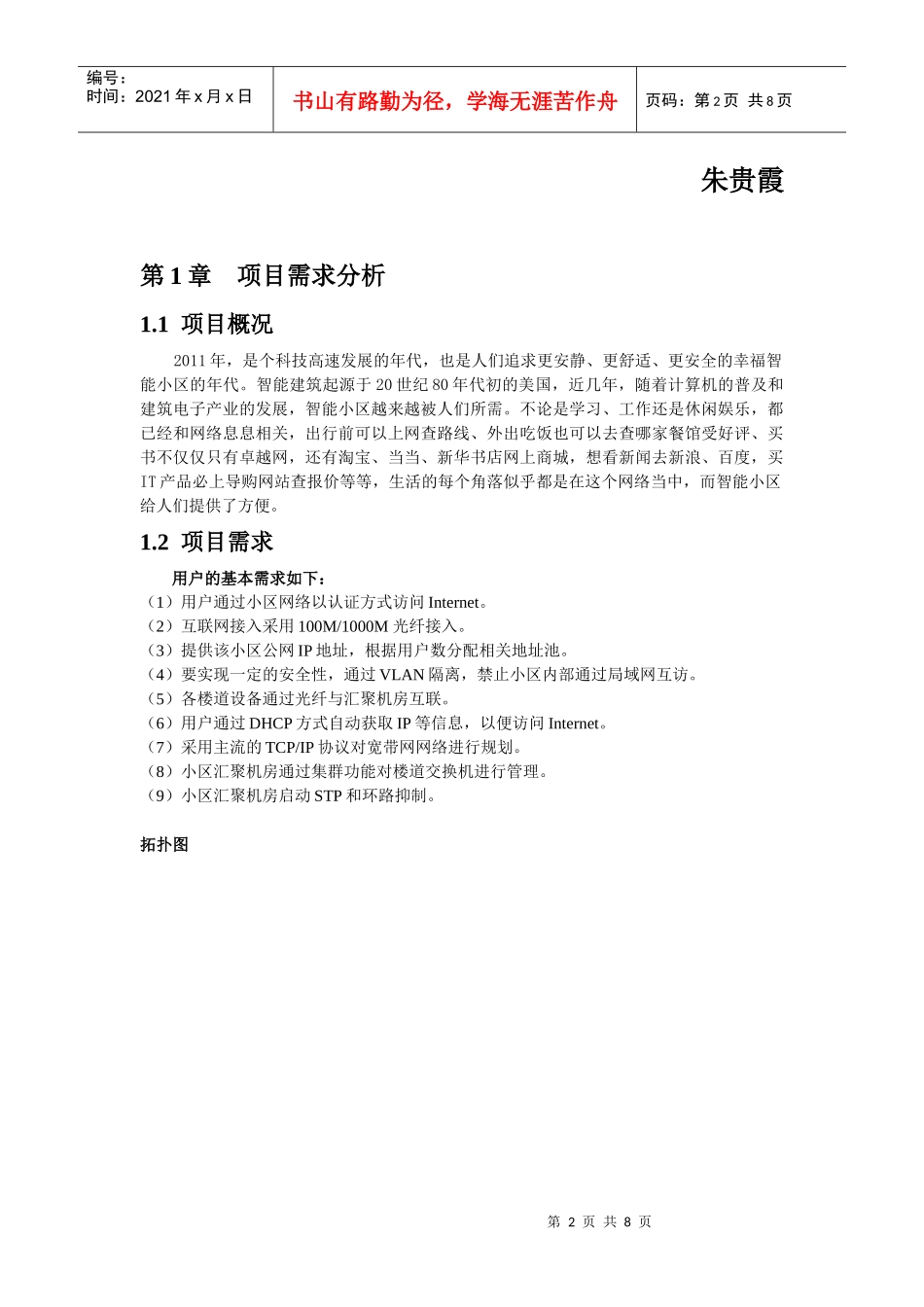

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页高档智能小区网络设计方案书（《网络方案设计》课程报告）教师：肖益民2011年12月小组成员：徐立阳吴俊第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页朱贵霞第1章项目需求分析1.1项目概况2011年，是个科技高速发展的年代，也是人们追求更安静、更舒适、更安全的幸福智能小区的年代。智能建筑起源于20世纪80年代初的美国，近几年，随着计算机的普及和建筑电子产业的发展，智能小区越来越被人们所需。不论是学习、工作还是休闲娱乐，都已经和网络息息相关，出行前可以上网查路线、外出吃饭也可以去查哪家餐馆受好评、买书不仅仅只有卓越网，还有淘宝、当当、新华书店网上商城，想看新闻去新浪、百度，买IT产品必上导购网站查报价等等，生活的每个角落似乎都是在这个网络当中，而智能小区给人们提供了方便。1.2项目需求用户的基本需求如下：（1）用户通过小区网络以认证方式访问Internet。（2）互联网接入采用100M/1000M光纤接入。（3）提供该小区公网IP地址，根据用户数分配相关地址池。（4）要实现一定的安全性，通过VLAN隔离，禁止小区内部通过局域网互访。（5）各楼道设备通过光纤与汇聚机房互联。（6）用户通过DHCP方式自动获取IP等信息，以便访问Internet。（7）采用主流的TCP/IP协议对宽带网网络进行规划。（8）小区汇聚机房通过集群功能对楼道交换机进行管理。（9）小区汇聚机房启动STP和环路抑制。拓扑图第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2章设备选型（核心交换机）价格：180000元/台型号：Nexus7000规格：CiscoNexus7000系列交换机是一个模块化数据中心级产品系列，适用于高度可扩展的万兆以太网网络，其交换矩阵架构的速度能扩展至15Tbps以上。它的设计旨在满足大多数关键任务数据中心的要求，提供永续的系统运营和无所不在的虚拟化服务。CiscoNexus7000系列建立在一个成熟的操作系统上，借助增强特性提供了实时系统升级，以及出色的可管理性和可维护性。它的创新设计专门用于支持端到端数据中心连接，将IP、存储和IPC网络整合到单一以太网交换矩阵之上。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页作为第一款下一代交换机平台，CiscoNexus7000系列10插槽机箱(图1)提供了集成永续性，以及专为数据中心可用性、可靠性、可扩展性和易管理性而优化的特性。（核心路由器）华为QuidwayNE20E-8基本参数路由器类型核心路由器传输速率10/100/1000Mbps端口结构模块化其它端口2个100/1000Mbps以太业务口1个10/100/1000M以太调试网口1个AUX口1个console口扩展模块12包转发率6Mpps功能参数Qos支持支持VPN支持支持第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页其余交换机以及路由器RG-S5760系列技术参数参数描述产品型号RG-S5760-24GT/4SFPRG-S5760-48GT/4SFP图片：固定端口24/48个10/100/1000MBase-T(RJ45)端口，4个复用的千兆SFP接口VLAN支持4K个802.1QVLAN支持ProtocolVLAN支持基于MAC地址的VLAN支持SuperVlan支持PrivateVlan支持QinQ链路聚合支持生成树支持STP、RSTP、MSTPRG-S5750-E系列产品型号RG-S5750-24GT/8SFP-ERG-S5750-48GT/4SFP-ERG-S5750-24GT/8SFP-P图片VLAN支持4K个802.1QVLAN支持SuperVLAN支持ProtocolVLAN支持PrivateVLAN支持VoiceVLAN支持基于MAC地址的VLAN支持QinQ第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页产品型号RG-S5750-24GT/8SFP-ERG-S5750-48GT/4SFP-ERG-S5750-24GT/8SFP-P链路聚合支持LACP(802.3ad)生成树支持STP、RSTP、MSTP产品型号RSR10-02固定端口2个10/100M快速以太口1个Console端口模块插槽2个SIC网络/语音模块插槽第3章IP地址分配、Vlan规划假设外网ip:192.168.7.1Vlan10一共是30个信息点，所以设置ｉｐ地址的范围为:172.16.0.1-172.16.0.254Vlan20一共是30个信息点，所以设置ｉｐ地址的范围为:...
