洁净药剂灭火系统NFPA2001标准VIP免费

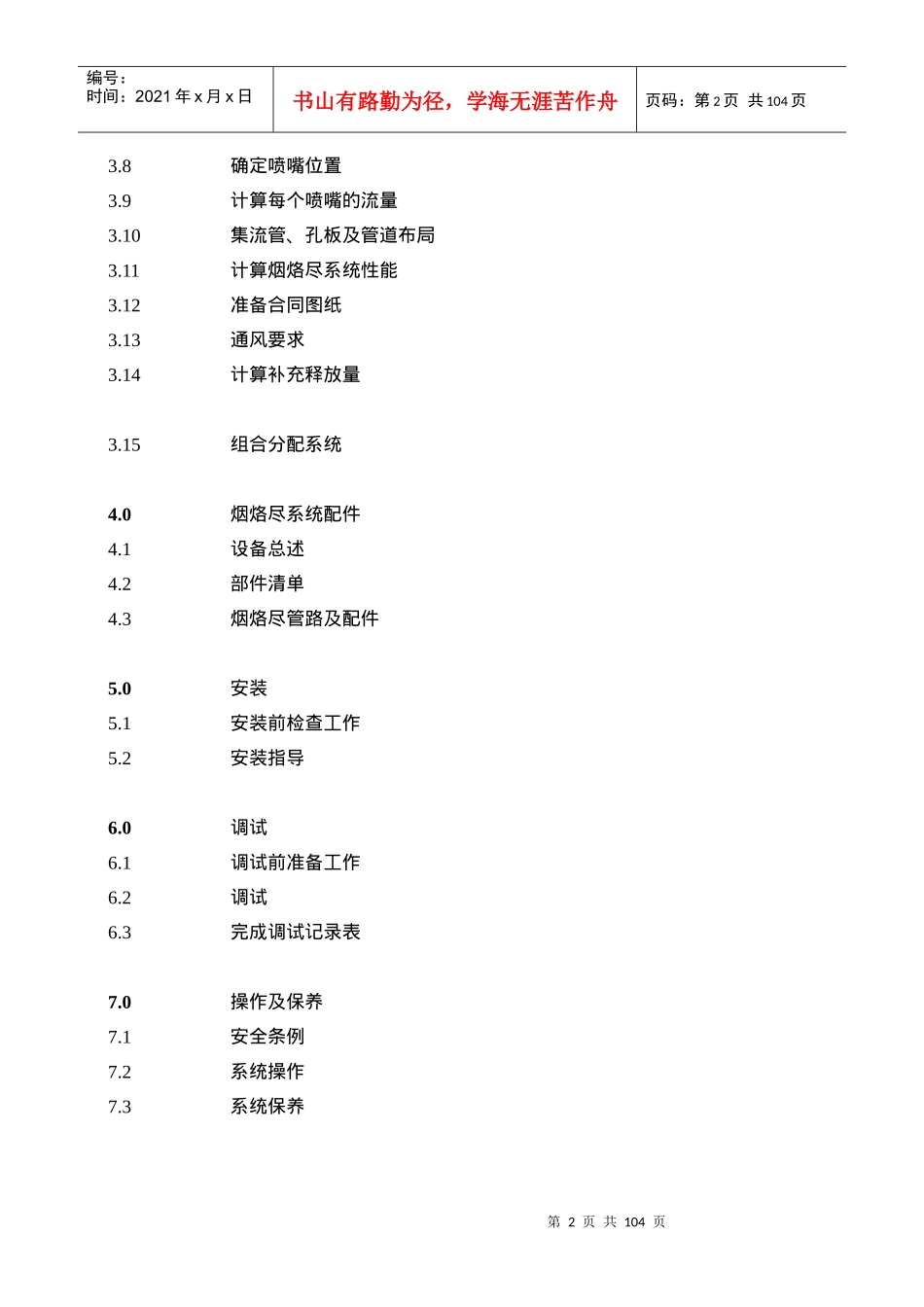

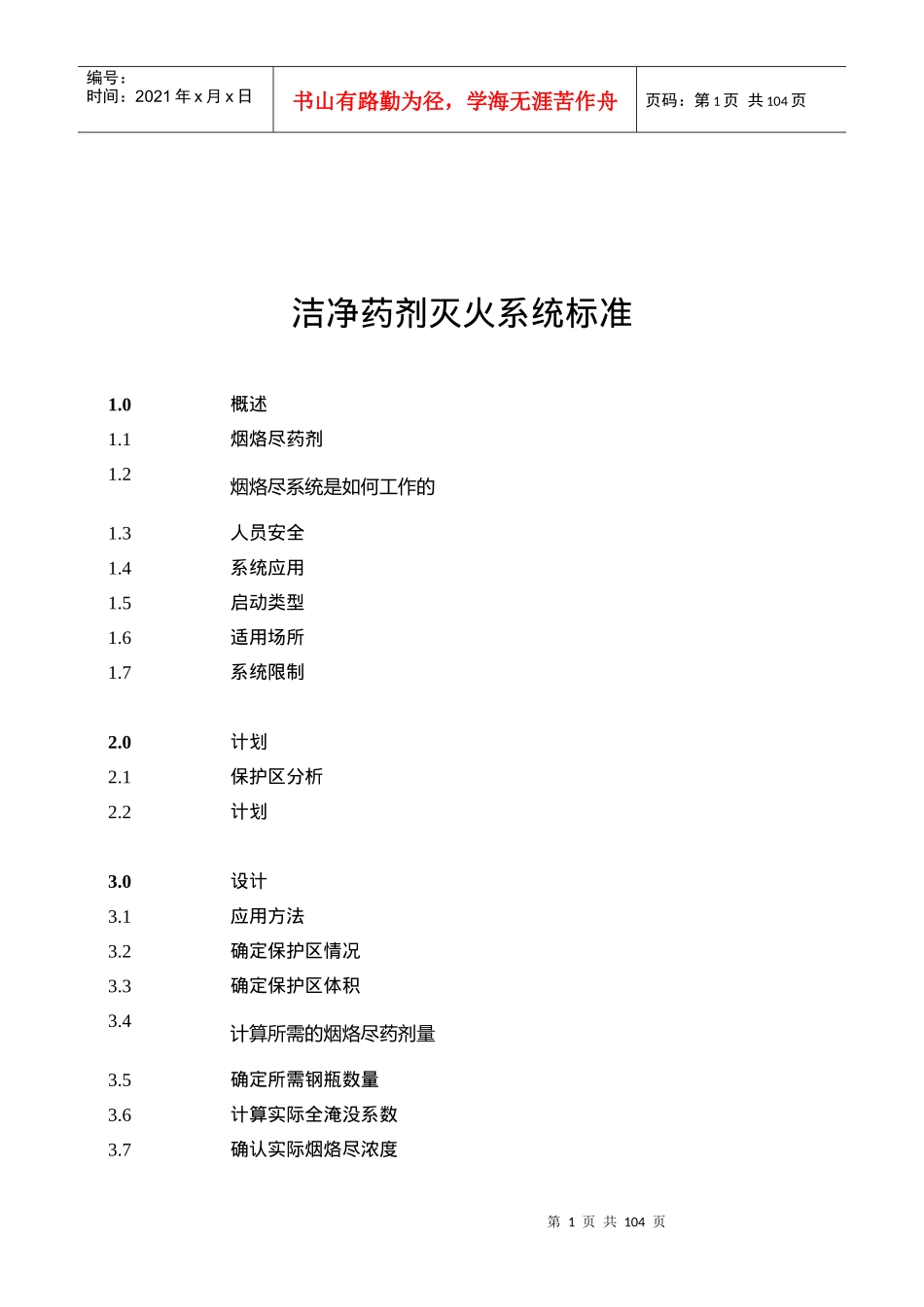

第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共104页洁净药剂灭火系统标准1.0概述1.1烟烙尽药剂1.2烟烙尽系统是如何工作的1.3人员安全1.4系统应用1.5启动类型1.6适用场所1.7系统限制2.0计划2.1保护区分析2.2计划3.0设计3.1应用方法3.2确定保护区情况3.3确定保护区体积3.4计算所需的烟烙尽药剂量3.5确定所需钢瓶数量3.6计算实际全淹没系数3.7确认实际烟烙尽浓度第2页共104页第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共104页3.8确定喷嘴位置3.9计算每个喷嘴的流量3.10集流管、孔板及管道布局3.11计算烟烙尽系统性能3.12准备合同图纸3.13通风要求3.14计算补充释放量3.15组合分配系统4.0烟烙尽系统配件4.1设备总述4.2部件清单4.3烟烙尽管路及配件5.0安装5.1安装前检查工作5.2安装指导6.0调试6.1调试前准备工作6.2调试6.3完成调试记录表7.0操作及保养7.1安全条例7.2系统操作7.3系统保养第3页共104页第2页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共104页1.0概述本手册旨在提供TMX烟烙尽系统在全淹没灭火应用中有关设计、安装、操作及保养的指示。所有设计需符合NFPA2001标准（洁净药剂灭火系统标准）烟烙尽药剂组成：氮气52%±2%氩40%±2%二氧化碳8%+0.5%/-0%最小产品纯度应符合以下压缩气体协会（CGA）的规定：G-10.1气态氮K级G-11.1气液混合态氩C级G-6.2二氧化碳G级水含量重量最大占0.005%1.1烟烙尽药剂第4页共104页第3页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共104页烟烙尽是一种不燃烧的混合气体，且与大多数物质不发生反应。烟烙尽药剂是自然存在的气体所组成的混合物。其成分为52%氮、40%氩及8%二氧化碳。对臭氧层及周围环境没有损害。烟烙尽灭火系统是通过将氧气含量降低至能抑制燃烧的程度来达到其灭火的目的。当使用烟烙尽进行灭火时，保护区内的人员仍可在氧气含量降低的情况下呼吸。如果氧气含量降低到15%，大多数可燃物质就不会燃烧。烟烙尽药剂会降低氧气含量至大约12.5%，同时增加二氧化碳的含量至约3%。二氧化碳含量的增加会提高人的呼吸频率从而增加吸氧的能力。1.2烟烙尽灭火系统是如何工作的。当在房间内释放烟烙尽药剂进行灭火时，空气（含少量烟烙尽药剂）被排出保护区外。表1.1第5页共104页第4页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共104页表1.2当在房间内释放烟烙尽药剂进行灭火时，如果只有空气被排出保护区外。490ft3空气x20.9%氧气=10.2%氧气510ft3烟烙尽x8%二氧化碳=4.1%二氧化碳表1.3事实上，当在房间内释放烟烙尽药剂进行灭火时，空气和少量烟烙尽被排出保护区。600ft3空气x20.9%氧气=12.6%氧气第6页共104页第5页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共104页400ft3烟烙尽x8%二氧化碳=3.2%二氧化碳进入保护区的烟烙尽=全淹没系数=51%滞留在房间内的烟烙尽=设计浓度=40%全淹没系数–设计浓度=被排出的烟烙尽1.3人员安全烟烙尽药剂可在有人员工作的情况下使用。符合EPA协会的SNAP规定和国际认证标准在设计烟烙尽灭火系统时，其设计浓度应限定在图表3.2所示的安全范围内，即要考虑氧气和二氧化碳含量的高低限定。当设计浓度在图表3.2所示的范围内，对人体的呼吸系统没有负面的影响。如超过了图表3.2限定的范围（氧气含量过低或二氧化碳含量过高），就需要使用独立的呼吸装置。在氧气稀薄的环境中，防毒面具会丧失其作用。事实上，不论使用何种灭火药剂，由于火灾燃烧所产生的分解物，在进入保护区之前，通常需要进行第7页共104页第6页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共104页至少5分钟的通风。如果需要马上进入，就应配备独立的呼吸装置。烟烙尽钢瓶为加压装置，因此在搬动时要格外小心。应避免直接接触高压释放的药剂，以及吸入未稀释的烟烙尽药剂。1.4系统应用烟烙尽系统适用于全淹没灭火。通过管道和喷嘴来向封闭的保护区喷发烟烙尽药剂。在全淹没灭火应用中，保护区应相对密闭以...
