机械课程设计-电动卷扬机传动装置VIP免费

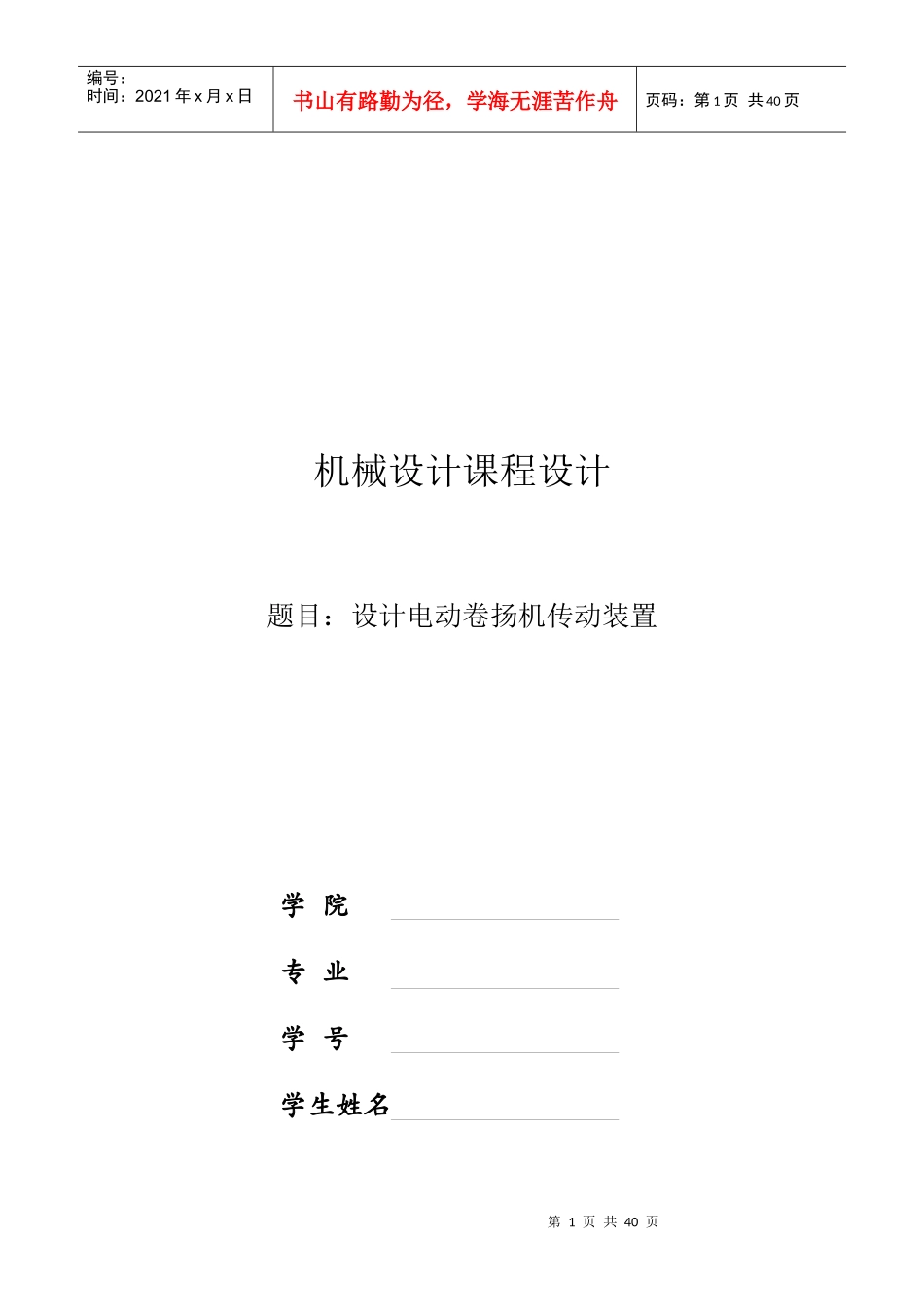

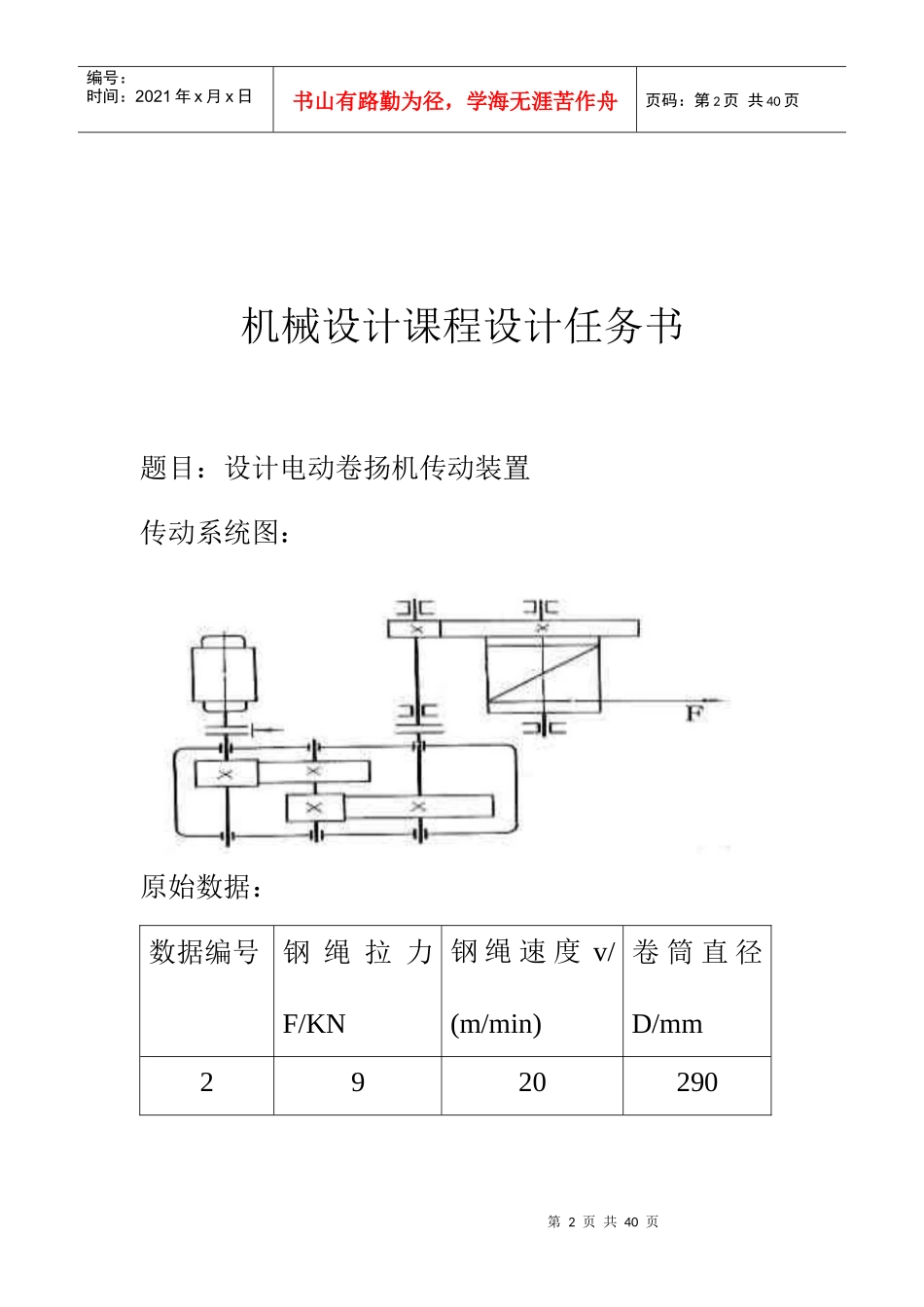

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页机械设计课程设计题目：设计电动卷扬机传动装置学院专业学号学生姓名第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页机械设计课程设计任务书题目：设计电动卷扬机传动装置传动系统图：原始数据：数据编号钢绳拉力F/KN钢绳速度v/(m/min)卷筒直径D/mm2920290第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页工作条件：间歇工作，满载启动，工作中有中等振动，两班制工作，小批量生产，钢绳速度允许误差±5%，设计寿命10年。目录1.电动机的选择1.1功率计算1.2确定电动机转速2.传动系统的运动和动力参数2.1计算总传动比2.2合理分配各级传动比2.3各轴转速、输出功率、出入转矩、转速计算3.传动零件的设计计算4.轴的设计及计算第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页5.键连接的选择和计算6.滚动轴承的选择和计算7.联轴器的选择8.润滑方式、密封形式及润滑油牌号的选择9.其他技术说明10.设计小结11.参考文献计算及说明计算结果一．电动机的选择1.功率计算工作机所需要的功率：电动机输出功率：由电动机至工作机之间的总效率（包括工作机效率）为Pw=3.09kw第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页式中：η1：联轴器的效率0.99η2：每对滚动轴承的效率0.99η3：每对滑动轴承的效率0.98η4：闭式圆柱齿轮传动的效率0.97η5：开式圆柱齿轮传动的效率0.95η6：卷筒的传动效率0.97所以即故由参考书可选电动机的额定功率为4kw2.确定电动机转速由可得在该传动方案得知，在该系统中只有减速器存在二级传动比i12、i34，开式齿轮i开，所以，id=i12·i34·i开即nd=id·nw=(i12·i34·i开)·nw在二级圆柱齿轮减速器的传动比范围一般为（8~40），开式齿轮的传动比为i开=4，则总传动比的id的合理范围为id=i12·i34·i开=（8~40）×4=32~160因此，电动机转速的可选范围为nd=id·nw=(32~160)×21.96=(702.72~3513.6)r/min所选电动机型号符合这一范围的同步转速有750r/min、1000r/min、1500r/min，根据计算出的电动机容量，由附表可查出适用的电动机型号，相应的技术参数及传动比的比较情况如下表所示。id=32~160nd=(702.72~3513.6)r/min第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页电动机的比较综合考虑电动机和传动装置的尺寸、重量及成本，课件第3种方案比较合适。因此选择电动机型号为Y112M-4，即电动机的额定功率Pw=4kw，满载转速nm=1440r/min。二.传动系统的运动和动力参数1.计算总传动比由电动机的满载转速nm和工作机主动轴转速nw，可确定传动装置应有的传动比2.合理分配各级传动比一般圆柱齿轮传动比范围为，开式齿轮传动比为i开=4，故取i开=4可以算出，i开=43.各轴转速、输出功率、出入转矩、转速计算（1）各轴的转速电动机的转速n0=1440r/mini开=4方案电动机型号额定功率/kw同步转速/r/min满载转速/r/min重量价格1Y160M1-847507202.02.0重高2Y132M1-6410009602.02.2中中3Y112M-44150014402.22.3轻低第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页高转速I中间轴II低速轴III卷筒（2）各轴的输入功率上述电动机输出功率Pw=3.9kw，故P0=3.9kw高转速IP1=P0·η1·η2=3.9×0.99×0.99=3.82kw中间轴IIP2=P1·η2·η4=3.82×0.99×0.97=3.67kw低速轴IIIP3=P2·η2·η4=3.67×0.99×0.97=3.52kw卷筒P4=P3·η1·η32·η5·η6=3.52×0.982×0.95×0.97=3.12kw式中：η1：联轴器的效率0.99η2：每对滚动轴承的效率0.99η3：每对滑动轴承的效率0.98η4：闭式圆柱齿轮传动的效率0.97η5：开式圆柱齿轮传动的效率0.95η6：卷筒的传动效率0.97(3)各轴的输入转矩电动机轴的输出转矩Td：高转速I中间轴IIP0=3.9kwP1=3.82kwP2==3.67kwP3=3.52kwP4=3.12kw第8页共40页第7页共40页编号：时间：2021...
