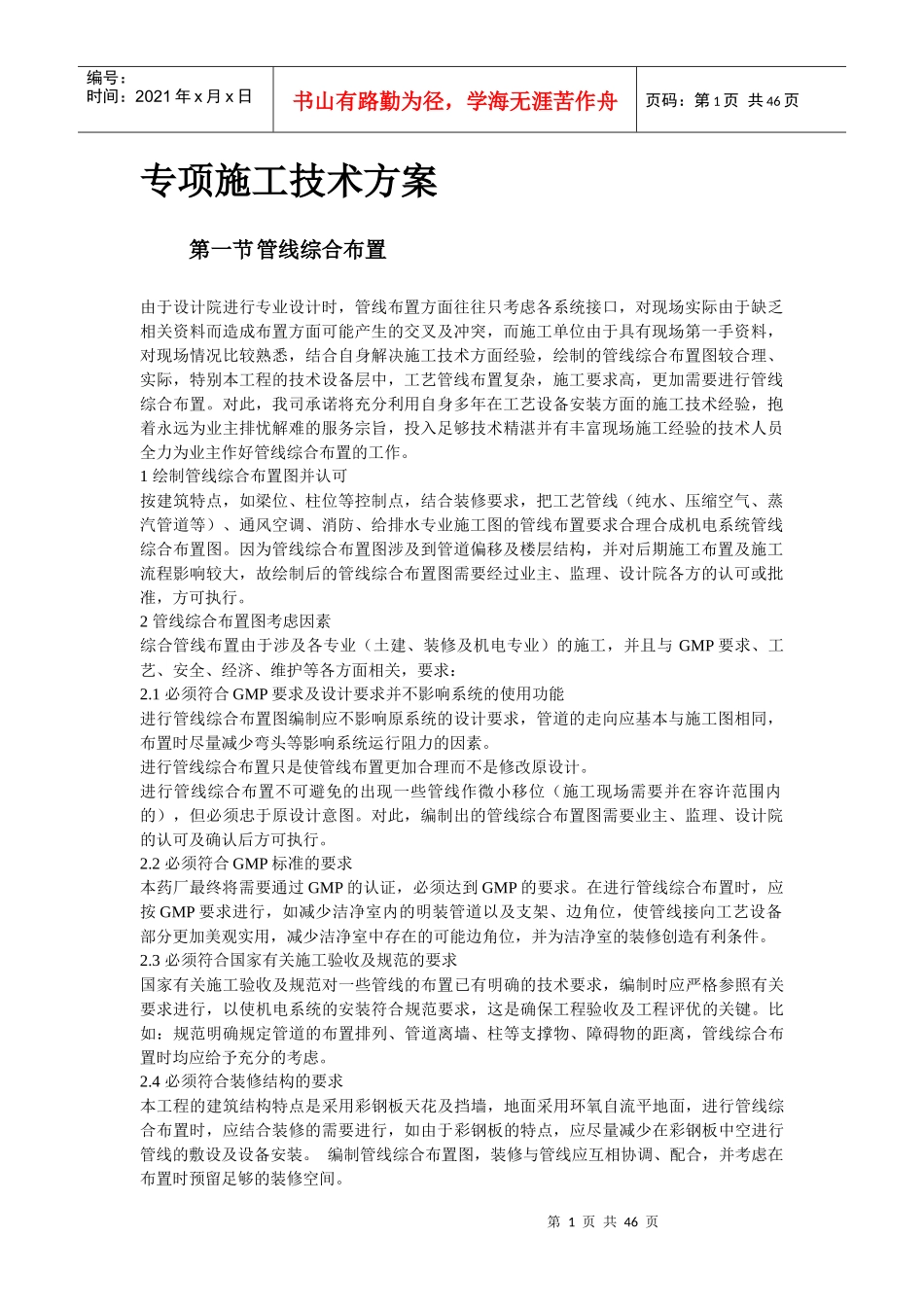

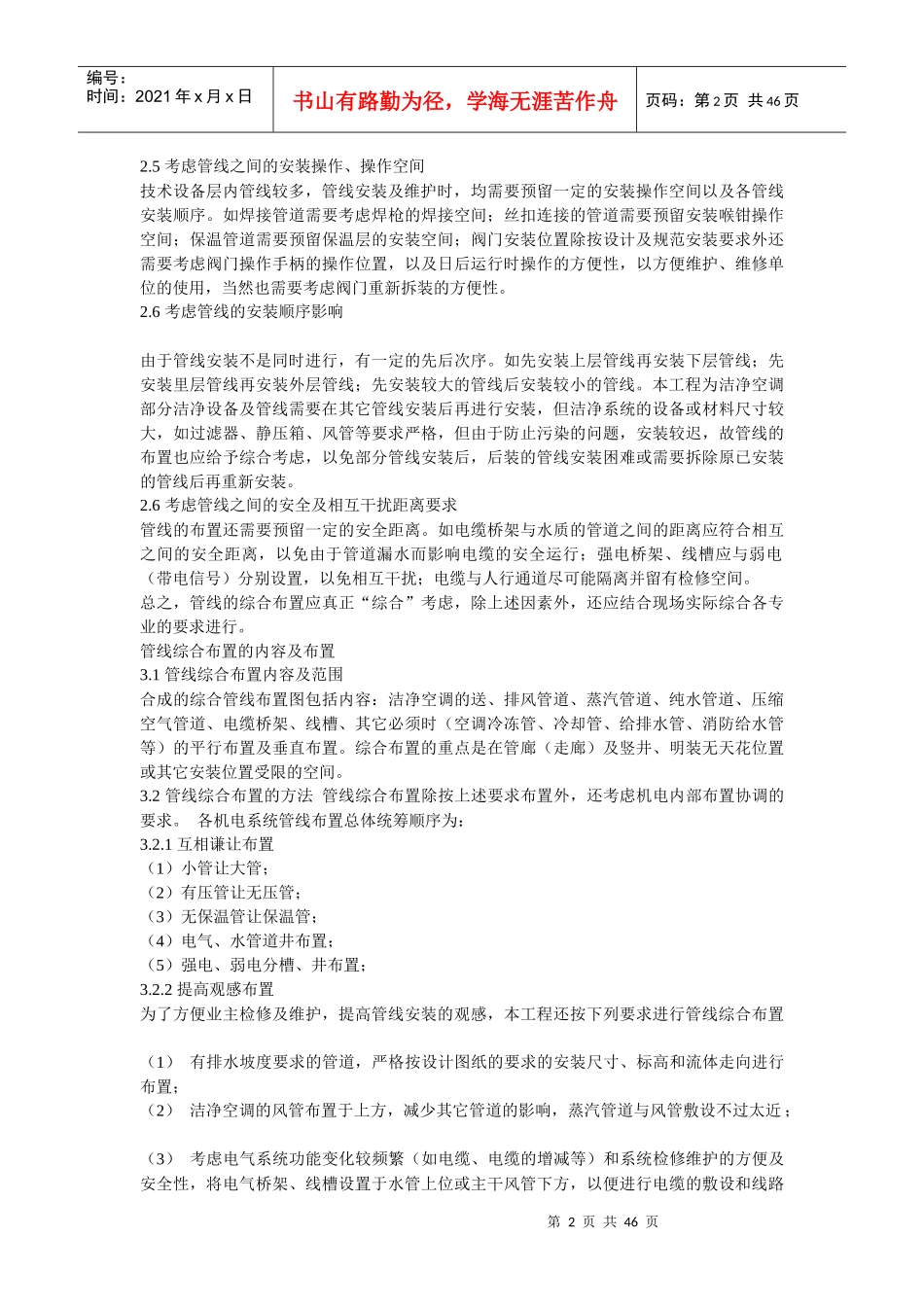

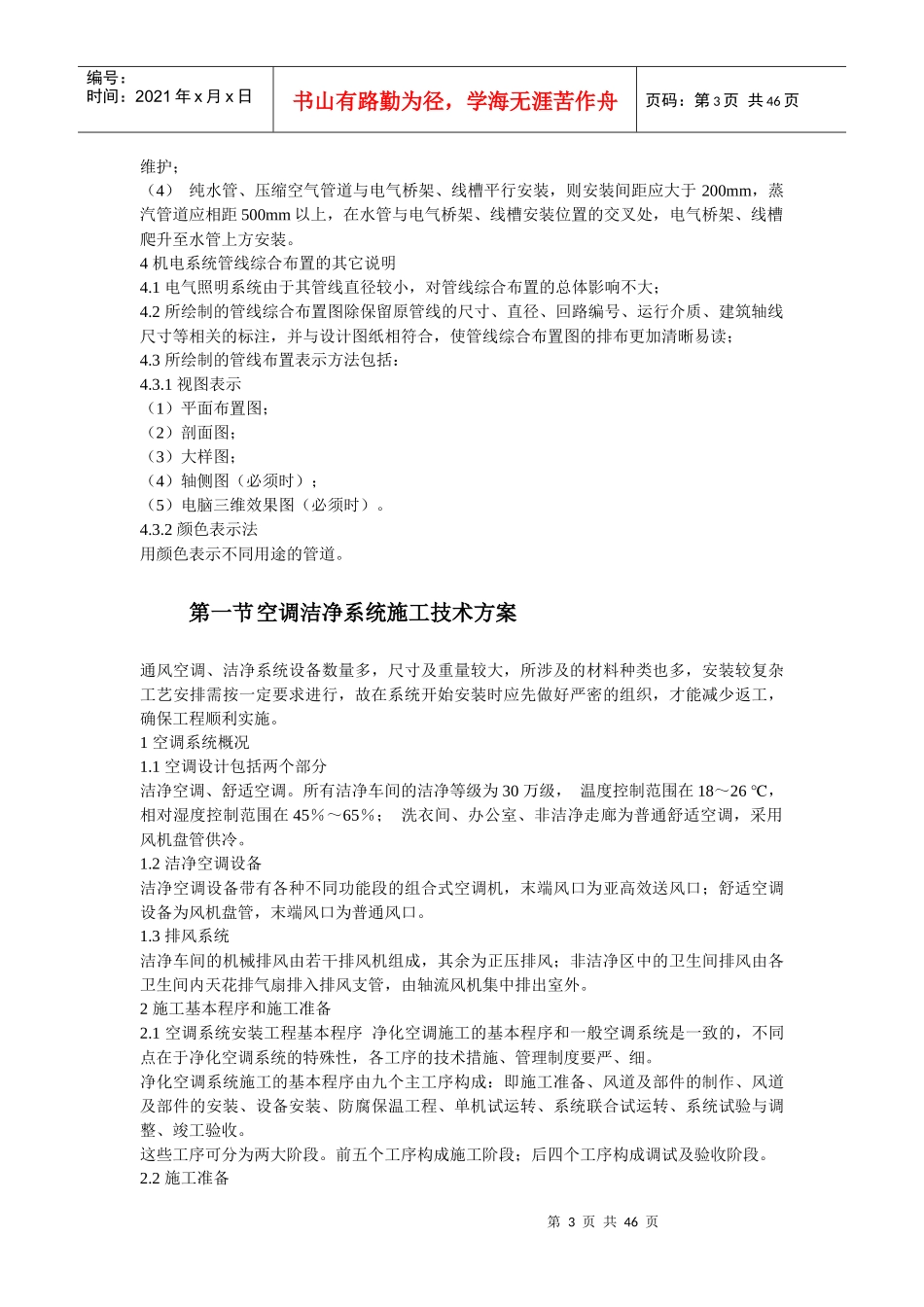

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页专项施工技术方案第一节管线综合布置由于设计院进行专业设计时，管线布置方面往往只考虑各系统接口，对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突，而施工单位由于具有现场第一手资料，对现场情况比较熟悉，结合自身解决施工技术方面经验，绘制的管线综合布置图较合理、实际，特别本工程的技术设备层中，工艺管线布置复杂，施工要求高，更加需要进行管线综合布置。对此，我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验，抱着永远为业主排忧解难的服务宗旨，投入足够技术精湛并有丰富现场施工经验的技术人员全力为业主作好管线综合布置的工作。1绘制管线综合布置图并认可按建筑特点，如梁位、柱位等控制点，结合装修要求，把工艺管线（纯水、压缩空气、蒸汽管道等）、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。因为管线综合布置图涉及到管道偏移及楼层结构，并对后期施工布置及施工流程影响较大，故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准，方可执行。2管线综合布置图考虑因素综合管线布置由于涉及各专业（土建、装修及机电专业）的施工，并且与GMP要求、工艺、安全、经济、维护等各方面相关，要求：2.1必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。进行管线综合布置只是使管线布置更加合理而不是修改原设计。进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。2.2必须符合GMP标准的要求本药厂最终将需要通过GMP的认证，必须达到GMP的要求。在进行管线综合布置时，应按GMP要求进行，如减少洁净室内的明装管道以及支架、边角位，使管线接向工艺设备部分更加美观实用，减少洁净室中存在的可能边角位，并为洁净室的装修创造有利条件。2.3必须符合国家有关施工验收及规范的要求国家有关施工验收及规范对一些管线的布置已有明确的技术要求，编制时应严格参照有关要求进行，以使机电系统的安装符合规范要求，这是确保工程验收及工程评优的关键。比如：规范明确规定管道的布置排列、管道离墙、柱等支撑物、障碍物的距离，管线综合布置时均应给予充分的考虑。2.4必须符合装修结构的要求本工程的建筑结构特点是采用彩钢板天花及挡墙，地面采用环氧自流平地面，进行管线综合布置时，应结合装修的需要进行，如由于彩钢板的特点，应尽量减少在彩钢板中空进行管线的敷设及设备安装。编制管线综合布置图，装修与管线应互相协调、配合，并考虑在布置时预留足够的装修空间。第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页2.5考虑管线之间的安装操作、操作空间技术设备层内管线较多，管线安装及维护时，均需要预留一定的安装操作空间以及各管线安装顺序。如焊接管道需要考虑焊枪的焊接空间；丝扣连接的管道需要预留安装喉钳操作空间；保温管道需要预留保温层的安装空间；阀门安装位置除按设计及规范安装要求外还需要考虑阀门操作手柄的操作位置，以及日后运行时操作的方便性，以方便维护、维修单位的使用，当然也需要考虑阀门重新拆装的方便性。2.6考虑管线的安装顺序影响由于管线安装不是同时进行，有一定的先后次序。如先安装上层管线再安装下层管线；先安装里层管线再安装外层管线；先安装较大的管线后安装较小的管线。本工程为洁净空调部分洁净设备及管线需要在其它管线安装后再进行安装，但洁净系统的设备或材料尺寸较大，如过滤器、静压箱、风管等要求严格，但由于防止污染的问题，安装较迟，故管线的布置也应给予综合考虑，以免部分管线安装后，后装的管线安装困难或需要拆除原已安装的管线后再重新安装。2.6考虑管线之间的安全及相互干扰距离要求管线的布置还需要预留一定...
