汉中市区电力局施工组织设计四标段VIP专享VIP免费

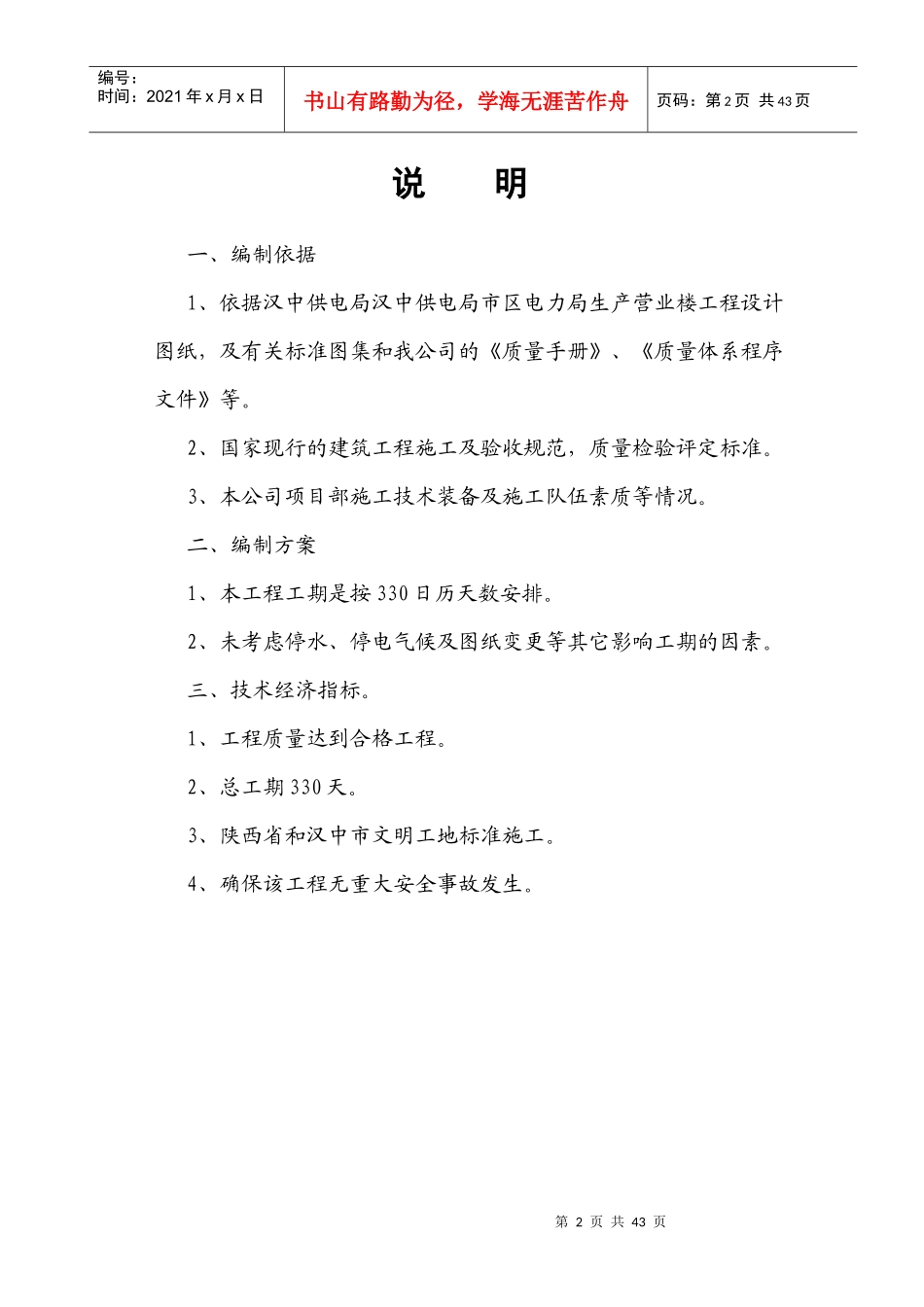

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页说明一、编制依据1、依据汉中供电局汉中供电局市区电力局生产营业楼工程设计图纸，及有关标准图集和我公司的《质量手册》、《质量体系程序文件》等。2、国家现行的建筑工程施工及验收规范，质量检验评定标准。3、本公司项目部施工技术装备及施工队伍素质等情况。二、编制方案1、本工程工期是按330日历天数安排。2、未考虑停水、停电气候及图纸变更等其它影响工期的因素。三、技术经济指标。1、工程质量达到合格工程。2、总工期330天。3、陕西省和汉中市文明工地标准施工。4、确保该工程无重大安全事故发生。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页目录一、项目简介二、项目经理部施工管理机构三、施工现场平面布置四、施工进度计划安排及措施五、施工技术措施六、施工方案七、施工质量保证措施八、主要材料供应计划九、主要机械配备供应计划十、安全保证措施十一、文明施工十二、回访第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页一、工程概况1、工程名称：汉中供电局市区电力局生产营业楼工程工程地址：位于该工程位于本工程位于陕西省汉中市汉台区紫柏路以北，光明路以东地段。。3、项目简介：（1）工程概况：本工程为汉中供电局市区电力局生产营业楼工程，由陕西省土木建筑设计研究院负责设计。总平面采用呈一字型沿街布置，南侧紧邻紫柏路，规划总用地约27246m2（约40.91亩）。本工程建筑物占地面积962m2，采用钢筋混凝土框架结构，地上六层建筑面积5230m2，地下一层建筑面积962m2。建筑物一至六层为办公室，地下一层为车库及配套设施用房，抗震设防烈度7度，设计基本地震加速度为0.10g。该建筑耐火等级为二类，消防采用喷淋和设室内消防栓。工程设计屋面防水等级二级，耐火等级二级，抗震设防烈度为七度。建筑场地类别Ⅱ类，建筑结构安全等级二级，抗震设防类别为丙类。①砼等级：基础垫层为C10，基础及梁柱C25，楼层现浇板第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页C25。构造柱过梁均为C20。②钢筋：图中φ表示HPB235，φ表示HRB335。③砌体：±0.00以下砌体采用MU10实心粘土烧结砖，M5水泥砂浆砌筑；±0.00以上砌体采用非承重粘土空心砖，空洞率＞40%合格粘土空心砖，M5混合砂浆砌筑。④装饰工程：外墙面砖为灰白色，规格为100×100×6。⑤内墙：水泥砂浆刷白色乳胶漆涂料，卫生间墙面贴规格为300×450×6白瓷砖贴至顶。⑥楼地面地面：一层营业大厅和卫生间为铺地砖楼面，其余为水泥砂浆楼面。⑦油漆：木材面中等调合漆，金属面为普通调合漆。⑧屋面：不上人屋面，设防做法为一道1.5厚水乳氯丁橡胶改性沥青防水涂膜，其上部为一道4厚防水SBS卷材。（2）水电工程概况：1.生活给水管采用PPR管熔接，排水管采用PVC-U新型复合排水管粘接，蹲便采用99S304-86感应式冲洗阀，小便器采用99S304-94感应式冲洗阀，台式洗脸盆，消防采用干粉灭火器。2.本工程采用电缆从变配电室引入，采用380/220V三相四线制供电照明电压220V，空调电压220V、380V。3.导线型号与敷设方式：电源主干线为BV-500绝缘铜芯塑料电线，穿钢管暗敷，各层分支电线为BV-500V型绝缘铜芯塑料电线，第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页穿PVC管暗敷。4、电气安全措施：电气保护TN-S型，作电源线入户处的重复接地，要求其电阻值不大于1欧姆，同时作总等电位联结和局部等电位连接。二、项目经理部施工管理机构根据本工程招标文件以及工程的结构类型，工程质量工期等，为确保该工程的全面实施，按期完工，公司将本工程列为重点项目，实行项目法管理，根据工程特点，确保该工程质量和按期交付使用，公司选派素质高，技术过硬，善于管理，施工经验丰富技术理论水平高的项目部严格按照施工组织设计施工...
