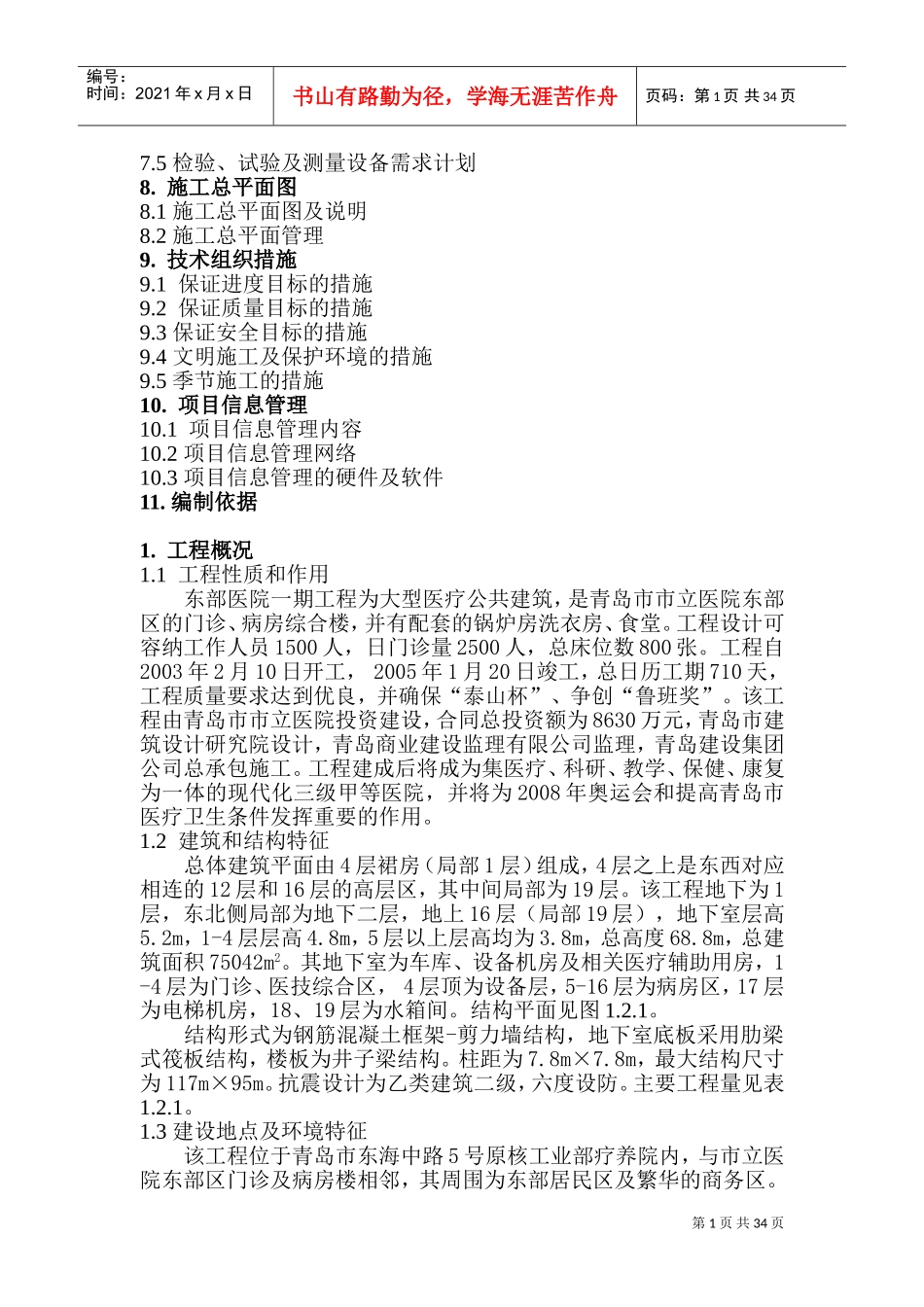

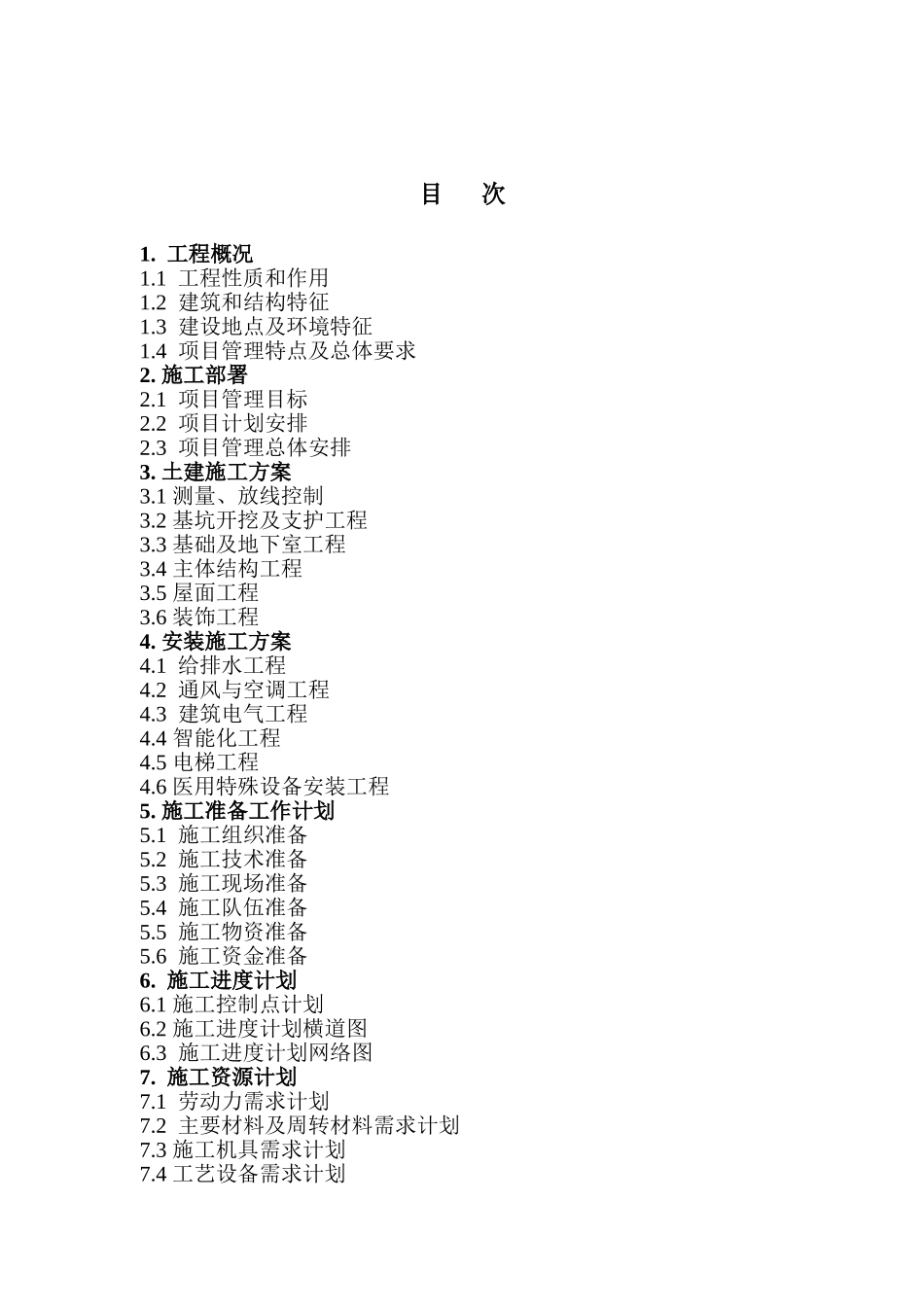

目次1.工程概况1.1工程性质和作用1.2建筑和结构特征1.3建设地点及环境特征1.4项目管理特点及总体要求2.施工部署2.1项目管理目标2.2项目计划安排2.3项目管理总体安排3.土建施工方案3.1测量、放线控制3.2基坑开挖及支护工程3.3基础及地下室工程3.4主体结构工程3.5屋面工程3.6装饰工程4.安装施工方案4.1给排水工程4.2通风与空调工程4.3建筑电气工程4.4智能化工程4.5电梯工程4.6医用特殊设备安装工程5.施工准备工作计划5.1施工组织准备5.2施工技术准备5.3施工现场准备5.4施工队伍准备5.5施工物资准备5.6施工资金准备6.施工进度计划6.1施工控制点计划6.2施工进度计划横道图6.3施工进度计划网络图7.施工资源计划7.1劳动力需求计划7.2主要材料及周转材料需求计划7.3施工机具需求计划7.4工艺设备需求计划第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页7.5检验、试验及测量设备需求计划8.施工总平面图8.1施工总平面图及说明8.2施工总平面管理9.技术组织措施9.1保证进度目标的措施9.2保证质量目标的措施9.3保证安全目标的措施9.4文明施工及保护环境的措施9.5季节施工的措施10.项目信息管理10.1项目信息管理内容10.2项目信息管理网络10.3项目信息管理的硬件及软件11.编制依据1.工程概况1.1工程性质和作用东部医院一期工程为大型医疗公共建筑，是青岛市市立医院东部区的门诊、病房综合楼，并有配套的锅炉房洗衣房、食堂。工程设计可容纳工作人员1500人，日门诊量2500人，总床位数800张。工程自2003年2月10日开工，2005年1月20日竣工，总日历工期710天，工程质量要求达到优良，并确保“泰山杯”、争创“鲁班奖”。该工程由青岛市市立医院投资建设，合同总投资额为8630万元，青岛市建筑设计研究院设计，青岛商业建设监理有限公司监理，青岛建设集团公司总承包施工。工程建成后将成为集医疗、科研、教学、保健、康复为一体的现代化三级甲等医院，并将为2008年奥运会和提高青岛市医疗卫生条件发挥重要的作用。1.2建筑和结构特征总体建筑平面由4层裙房（局部1层）组成，4层之上是东西对应相连的12层和16层的高层区，其中间局部为19层。该工程地下为1层，东北侧局部为地下二层，地上16层（局部19层），地下室层高5.2m，1-4层层高4.8m，5层以上层高均为3.8m，总高度68.8m，总建筑面积75042m2。其地下室为车库、设备机房及相关医疗辅助用房，1-4层为门诊、医技综合区，4层顶为设备层，5-16层为病房区，17层为电梯机房，18、19层为水箱间。结构平面见图1.2.1。结构形式为钢筋混凝土框架-剪力墙结构，地下室底板采用肋梁式筏板结构，楼板为井子梁结构。柱距为7.8m×7.8m，最大结构尺寸为117m×95m。抗震设计为乙类建筑二级，六度设防。主要工程量见表1.2.1。1.3建设地点及环境特征该工程位于青岛市东海中路5号原核工业部疗养院内，与市立医院东部区门诊及病房楼相邻，其周围为东部居民区及繁华的商务区。第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页建筑物北侧、西侧有临时建筑，南侧、东侧相对空旷，场区周围树木较多，施工时应重点保护。场区地形自东北向西南缓倾，地面标高为6.86m～15.20m，地下稳定水位标高为5.03m～10.14m，场区内地层简单、层序清晰，自上而下为素填土、局部中砂、粘性土混砾砂、花岗岩强风化带、花岗岩中风化带、花岗岩微风化带。青岛市东部区属华北暖温带沿海湿润季风区大陆性气候，气候温和湿度高，年平均气温12.3℃，湿度64%～85%；每年6月至9月是雨水高峰期，并时有台风侵袭，日最大降水量211.3mm，年平均总降水量775.6mm；11月中旬至次年2月中旬为冬季施工期，冬季最低温度－14℃，冻土深度小于500mm。1.4项目管理特点及总体要求（1）工程量大，结构平、立面变化大，地下室及主体为超长混凝土结构，构件截面尺寸变化大，较多的医用特殊房间装修和设备安装；（2）合同工期紧，总工期为710天，主体结构工期为190天；（3）施工现场较狭小，夜间施工受限制、材料运输车辆不能通行；（4）工程分包多，有总包自行分包和业主另行分包的分包商，给管理增加了难度；（5）2008年奥运会和创“鲁班奖”的...
