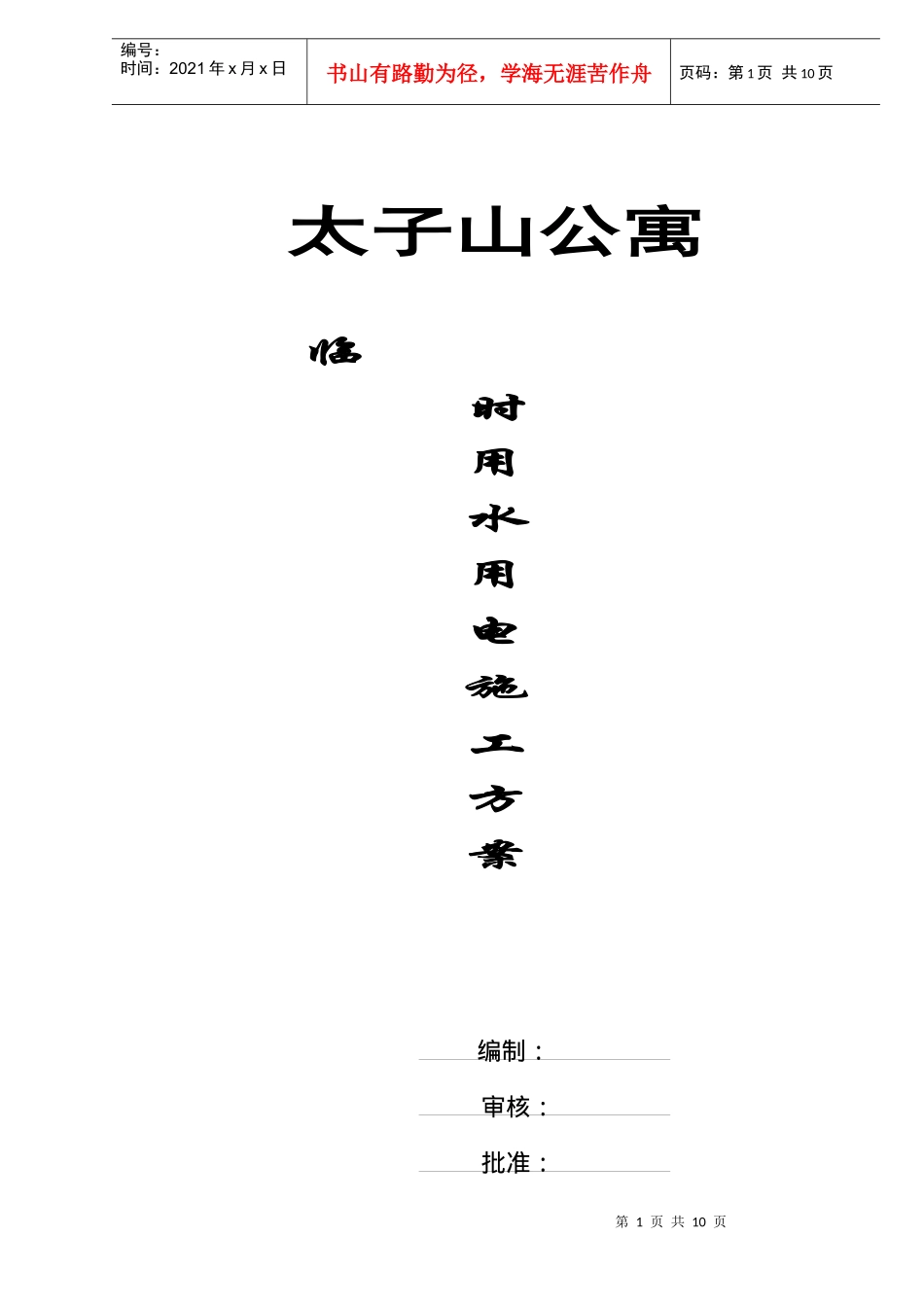

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页太子山公寓临时用水用电施工方案编制：审核：批准：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页厦门华远建设集团有限公司2003年10月太子山公寓临时用电施工组织设计第一章、工程概况：1.1太子山公寓工程位于万寿路以南，万寿宾馆北侧，建筑面积10134.49㎡，为地下一层（1221.43㎡），地上十一层（8913.06㎡），建筑高度36.85M。本工程抗震设防裂度为七级，上部建筑结构抗震等级框架为二级，地下一层剪力墙抗震等级为二级，框架抗震等级为二级。建筑场地类别为II类。基础采用人工挖孔灌注桩，个别采用柱下独立基础。（人工挖孔灌注桩现施工完毕）.1.2、工程特点：施工场地非常狭窄，施工时交通拥挤，场内材料运输调配很困难，工期紧，总工期为465个日历天。第二章、设备表投入工程中主要机械设备计划序号型号数量单位1对焊机UN1-1001台2电焊机BX1-2502台3弯曲机GW401台4切断机GQ-401台5提升机SSD60×601台6塔吊TC1001台7砼搅拌机JZ3502台8砂浆机HJ2002台2.8KW×39圆盘踞MT-1063台1.5KW×210潜水泵10台1.5KW×1011电渣压力焊机CZH-36C2台76KVA12振动器PG-506台1.5KW×6第三章、用电设备参数表第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页序号机械名称技术参数功率备注1对焊机UN1-100。COSφ=0.78380V。JC=0.65I×63KW=63.0KW2电焊机BX1-250，COSφ=0.45380V。JC=0.822×12.5KW=25KW3弯曲机COSφ=0.83。N=0.84380V。3KW，GW40F1×3KW=3KW4切断机COSφ=0.83。N=0.84380V。3KW，GW40F1×3KW=3KW5提升机SSD60×60B380V。2×4KW1×8KW=8KW6塔吊MC80A。380VJC=0.1535KW1×35KW=35KW7搅拌机COSφ=0.82。N=0.8380V。7.5KW，JZC3501×7.5KW=7.5KW8砂浆机COSφ=0.82。N=0.8380V。3KW，HJ2002×3KW=6KW9振动机COSφ=0.85。N=0.85380V。1.5KW4×1.5KW=6KW10圆盘锯COSφ=0.88。N=0.85380V。3KW，MT-1063×3KW=9KW11电渣压力焊机CZH-36C。380VJC=0.61×77KW=77KW12潜水泵COSφ=0.88。N=0.85380V。2.2KW1×2.2KW=2.2KW13生活照明10KW10KW第四章、负荷计算1）供电系统图4电源进线315KVA变压器3干线低压线至总箱（配电箱）第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页2支线至分配电箱22至其他车间支线至用电设备2）变压器供电容量2.1塔吊pe=2pe√jc=2×35=27kw2.2电焊机pe=Se√jc⋅cosΦ×2=12×√0.65×0.87×2=17KW2.3压力焊机pe=Se√jc⋅cosΦ×2=12×√0.65×0.87×2=17KW2.4对焊机pe=Se√jc⋅cosΦ×2=100×√0.65×0.78=63KW2．5除照明外，所有用电设备的总量为：∑PQ=3+3+8+7.5+6+6+9+22+27+17+49+63=220.5KW因式求得计算符合为：Pj1=KQ∑pe=0.47×220.5=104KWQj1=pj1tgc104×1.33=138KVASj1=√p2j1+Q2j1=172KVA2.6照明负荷为：10KVA第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页.2.7整个施工现场的计算负荷为：sj=√(104+10)2+1382=179KVA2.8电力变压器的损耗为：ΔPB=0.02sj=0.02×179=3.58KWΔPB=0.08sj=0.08×179=14.32KWΔSB=√3.582+14.32215KW第五章、配电线路设计1．低压配电线路型式选择放射式配线，即独立负荷和集中负荷由单独的配电线路供电，保证配电线路发生故障时互不影响供电，可靠性高，维修方便。2．一路截面计算：i=P/V=(2×141KV/380)=282A同期系数0.6即为：IM=282×0.6=169A查表选择BV橡皮软馆3×35+2×16mm2.3.二路截面计算：i=P/V=(2×114KV/380)=248A同期系数0.7即为：IM=248×0.7=174A查表选择BV橡皮软管3×50+2×25mm24.三路截面计算：i=P/V=(4×10KV/220)×1.5=60A即为：查表选择BV橡皮软管3×16+2×10mm2第六章、配电箱6.1设置原则6.1.1三级配电设置即：总配电箱、分配电箱、开关箱、照明配电箱和配电分开设置。6.2分配电箱和开关箱的设置满足。6.2.1干燥通风，常温。6.2.2无有毒有害可燃气体液体介质场所。6.2.3无外力撞击和强烈振动。6.2.4无液体浸溅。6.2...
