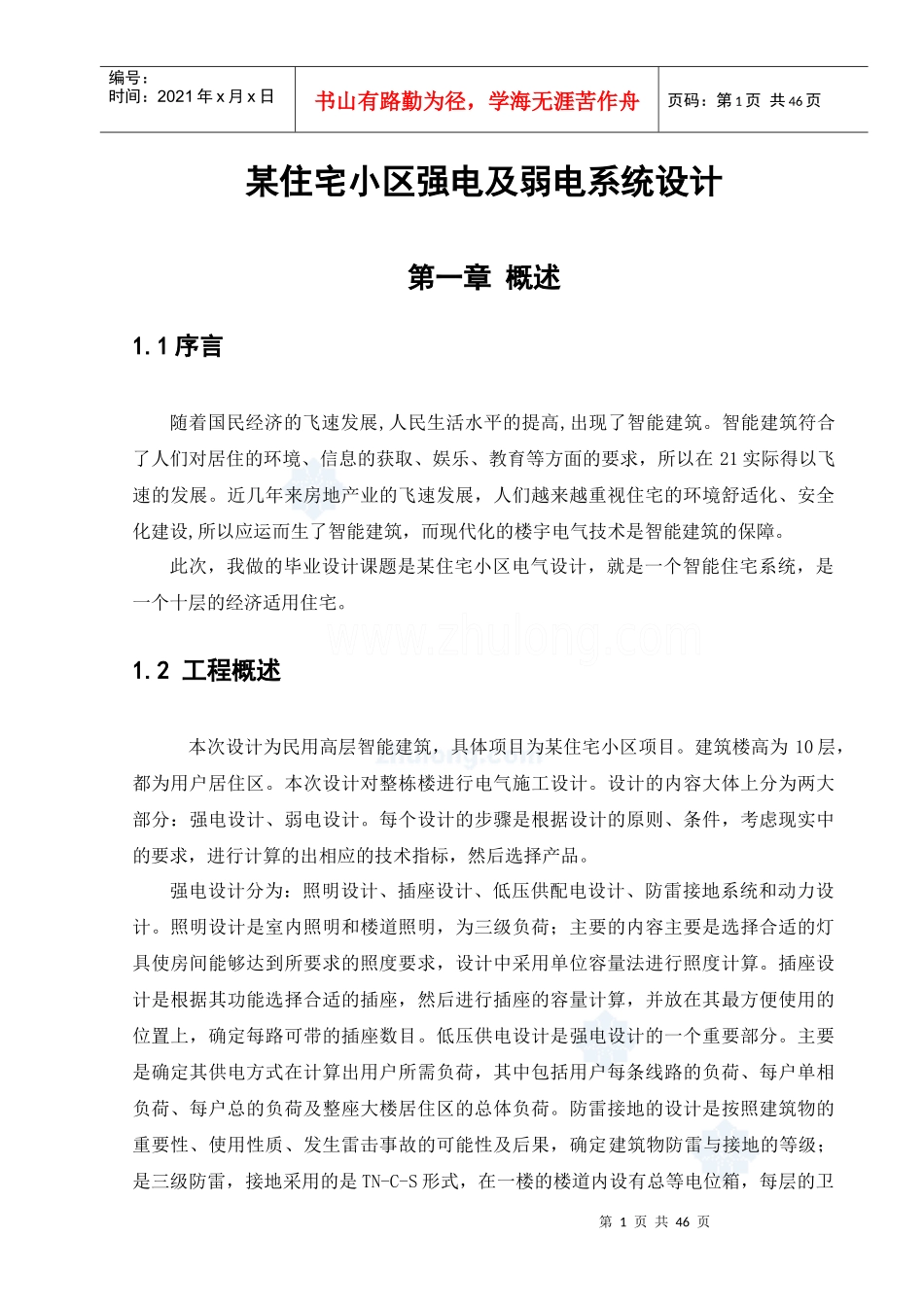

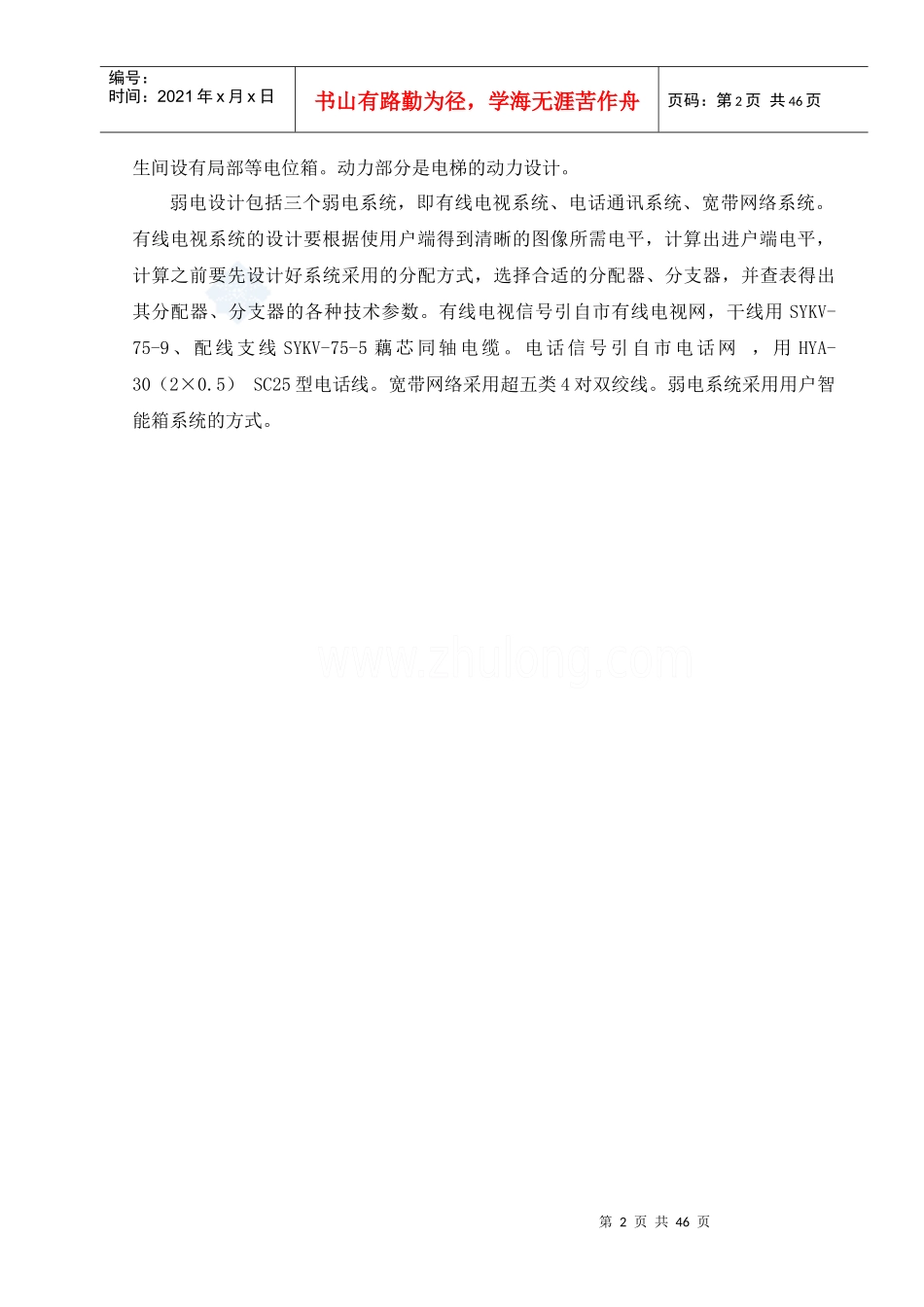

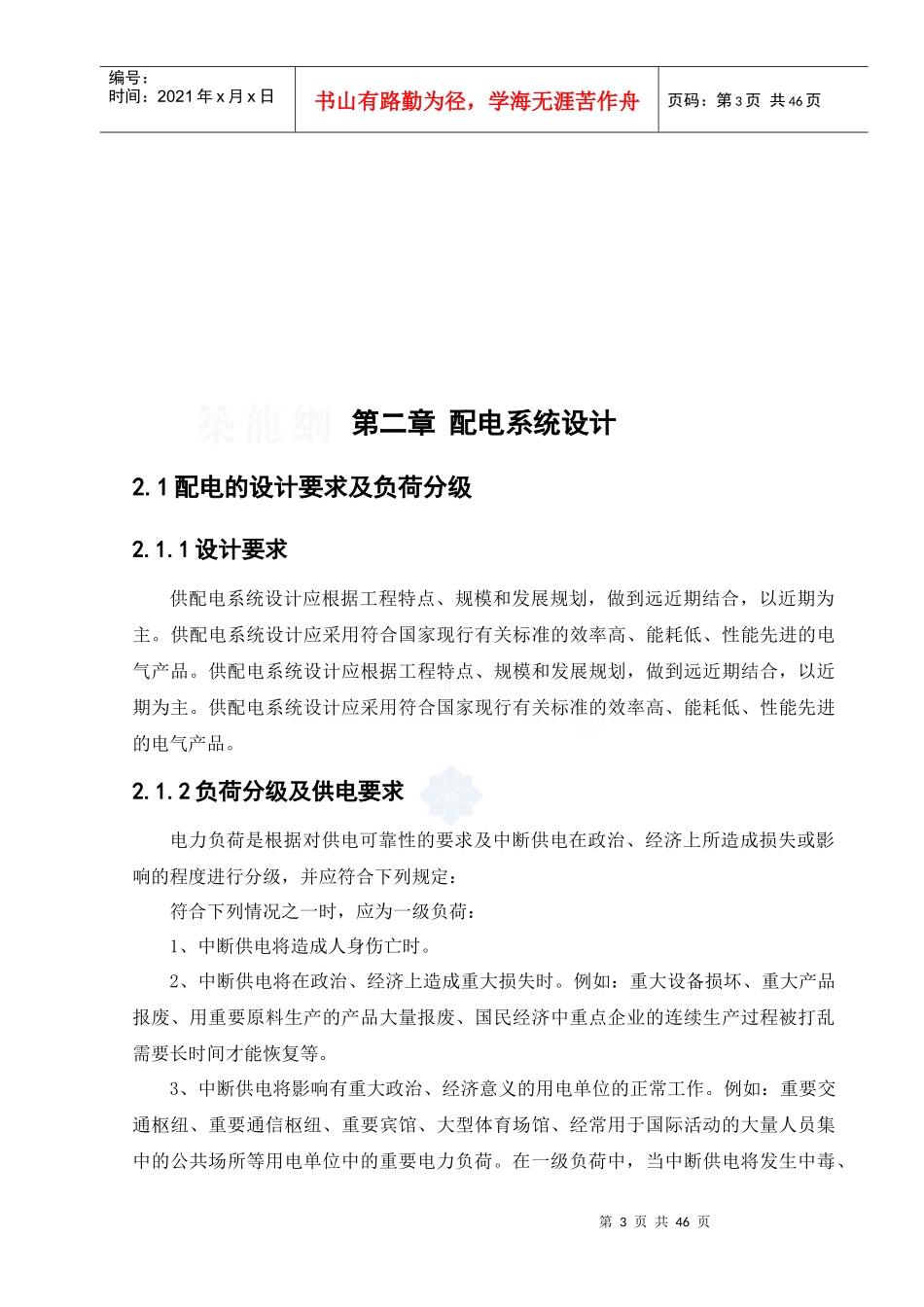

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页某住宅小区强电及弱电系统设计第一章概述1.1序言随着国民经济的飞速发展,人民生活水平的提高,出现了智能建筑。智能建筑符合了人们对居住的环境、信息的获取、娱乐、教育等方面的要求，所以在21实际得以飞速的发展。近几年来房地产业的飞速发展，人们越来越重视住宅的环境舒适化、安全化建设,所以应运而生了智能建筑，而现代化的楼宇电气技术是智能建筑的保障。此次，我做的毕业设计课题是某住宅小区电气设计，就是一个智能住宅系统，是一个十层的经济适用住宅。1.2工程概述本次设计为民用高层智能建筑，具体项目为某住宅小区项目。建筑楼高为10层，都为用户居住区。本次设计对整栋楼进行电气施工设计。设计的内容大体上分为两大部分：强电设计、弱电设计。每个设计的步骤是根据设计的原则、条件，考虑现实中的要求，进行计算的出相应的技术指标，然后选择产品。强电设计分为：照明设计、插座设计、低压供配电设计、防雷接地系统和动力设计。照明设计是室内照明和楼道照明，为三级负荷；主要的内容主要是选择合适的灯具使房间能够达到所要求的照度要求，设计中采用单位容量法进行照度计算。插座设计是根据其功能选择合适的插座，然后进行插座的容量计算，并放在其最方便使用的位置上，确定每路可带的插座数目。低压供电设计是强电设计的一个重要部分。主要是确定其供电方式在计算出用户所需负荷，其中包括用户每条线路的负荷、每户单相负荷、每户总的负荷及整座大楼居住区的总体负荷。防雷接地的设计是按照建筑物的重要性、使用性质、发生雷击事故的可能性及后果，确定建筑物防雷与接地的等级；是三级防雷，接地采用的是TN-C-S形式，在一楼的楼道内设有总等电位箱，每层的卫第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页生间设有局部等电位箱。动力部分是电梯的动力设计。弱电设计包括三个弱电系统，即有线电视系统、电话通讯系统、宽带网络系统。有线电视系统的设计要根据使用户端得到清晰的图像所需电平，计算出进户端电平，计算之前要先设计好系统采用的分配方式，选择合适的分配器、分支器，并查表得出其分配器、分支器的各种技术参数。有线电视信号引自市有线电视网，干线用SYKV-75-9、配线支线SYKV-75-5藕芯同轴电缆。电话信号引自市电话网，用HYA-30（2×0.5）SC25型电话线。宽带网络采用超五类4对双绞线。弱电系统采用用户智能箱系统的方式。第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页第二章配电系统设计2.1配电的设计要求及负荷分级2.1.1设计要求供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。2.1.2负荷分级及供电要求电力负荷是根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：符合下列情况之一时，应为一级负荷：1、中断供电将造成人身伤亡时。2、中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。3、中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷[1]。符合下列情况之一时，应为二级负荷：1、中断供电将在政治、经济上造成较大损失时...
