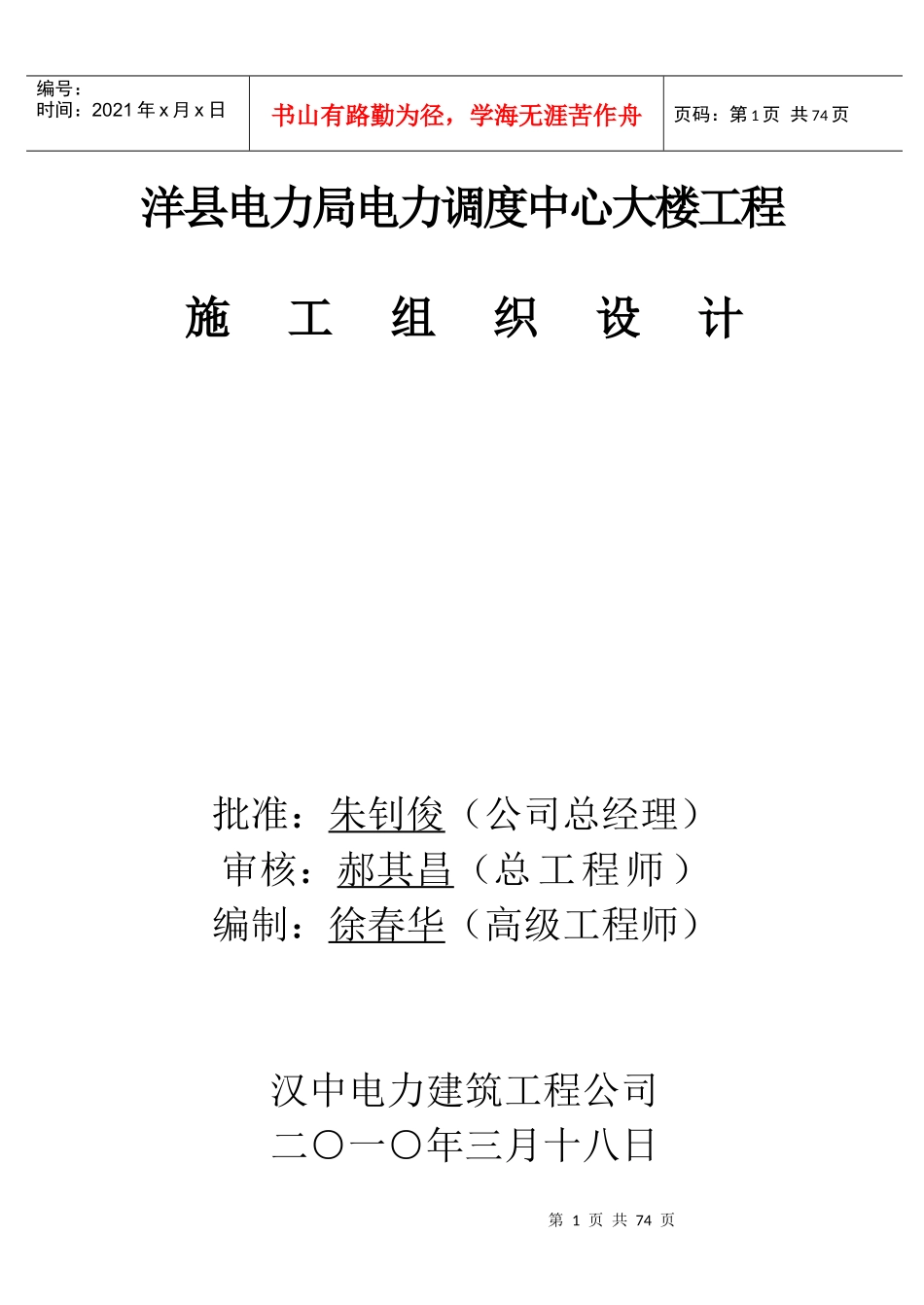

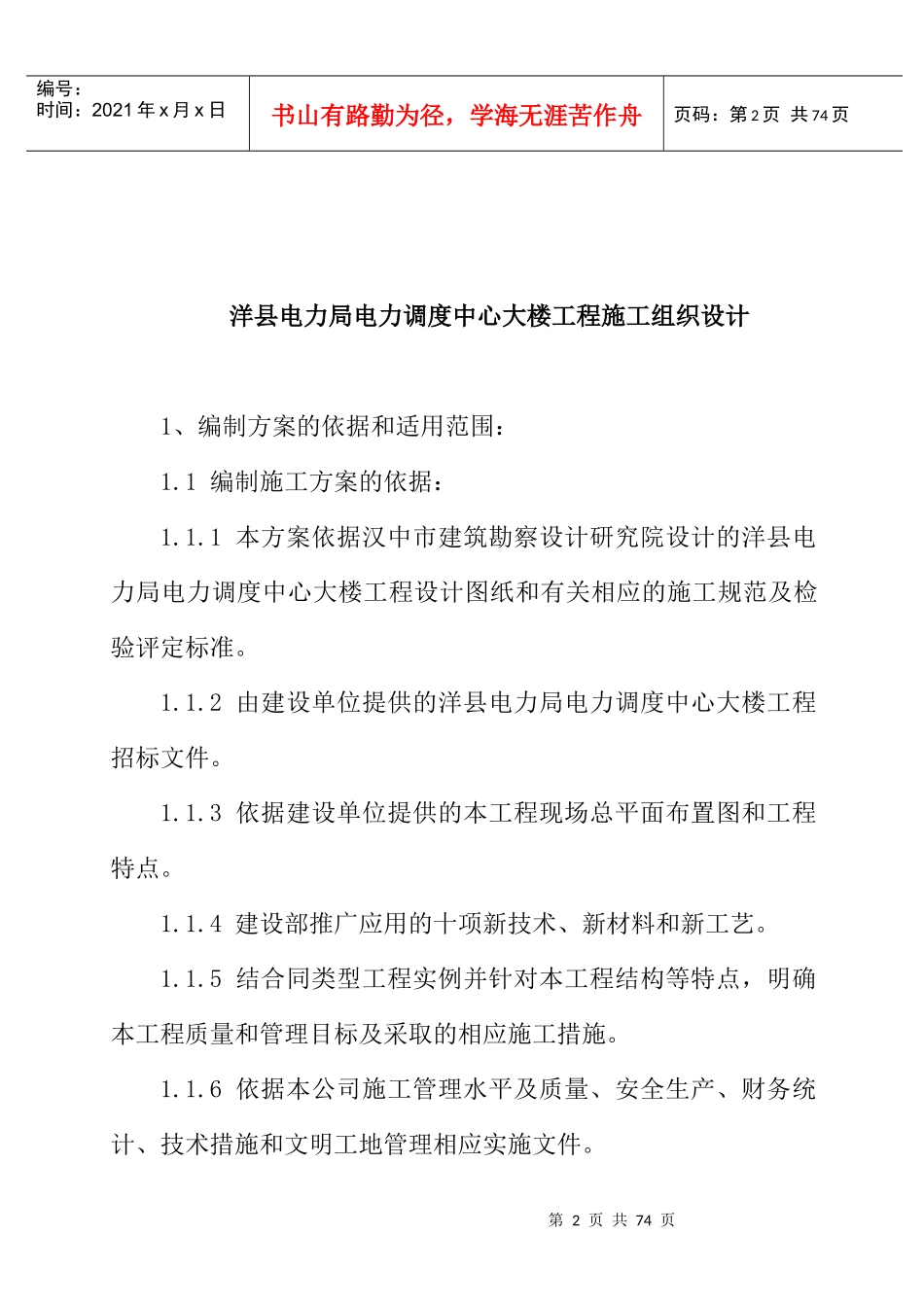

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页洋县电力局电力调度中心大楼工程施工组织设计批准：朱钊俊（公司总经理）审核：郝其昌（总工程师）编制：徐春华（高级工程师）汉中电力建筑工程公司二○一○年三月十八日第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页洋县电力局电力调度中心大楼工程施工组织设计1、编制方案的依据和适用范围：1.1编制施工方案的依据：1.1.1本方案依据汉中市建筑勘察设计研究院设计的洋县电力局电力调度中心大楼工程设计图纸和有关相应的施工规范及检验评定标准。1.1.2由建设单位提供的洋县电力局电力调度中心大楼工程招标文件。1.1.3依据建设单位提供的本工程现场总平面布置图和工程特点。1.1.4建设部推广应用的十项新技术、新材料和新工艺。1.1.5结合同类型工程实例并针对本工程结构等特点，明确本工程质量和管理目标及采取的相应施工措施。1.1.6依据本公司施工管理水平及质量、安全生产、财务统计、技术措施和文明工地管理相应实施文件。第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页1.1.7建设单位对本工程提出的施工质量、安全、工期、施工机械设备及现场管理等技术要求。1.2本工程施工组织设计的目的和适用范围：1.2.1目的：为指导洋县电力局电力调度中心大楼工程的土建、水电安装施工，保证工程质量安全，做到文明施工，使该项工程按期顺利进行。为此，本公司就该工程组织资深技术专家进行认真研究、精心安排，合理化组织施工，以确保该工程施工质量安全和文明施工，控制施工进度，降低工程造价，特编制了本工程施工组织设计。1.2.2本施工组织设计适用于七层框架结构的土建、水电安装施工。1.3工程特点：洋县电力局电力调度中心大楼工程位于洋县洋洲镇东街村，框架结构，共七层，一层层高为4.5m，设置餐厅、消防通道、大堂、营业厅，二层层高为4.00m，平面布置为小餐厅和办公室，三层层高为3.30m，平面布置客房、卫生间及会议室等，四层和五层层高均为3.30m，共平面布置同三层，六层层高为3.30m，其第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页平面主要布置办公和会议室；七层层高为4.50m通信、调度用房，总建筑面积为8524.10m2，建筑物总高度29.50m，基础采用人工成孔灌注桩。本工程在外墙装饰上对临街底层西立面和南立面采用规格为300*400桔黄色蘑菇石，其余立面为白色乳胶漆，内墙饰面中厨房、卫生间、客房（办公）卫生间采用200*300*6白色陶瓷面砖，其地面：①消防通道为砼；②厕所为300*300*8浅绿色防滑地板砖；③厨房为防潮砖300x300；④其它部分地面为600*600*20淡红色花岗岩板。其楼面：①三层以上客房（办公）为水泥砂浆；②卫生间（盥洗间）、厕所为300*300*8浅绿色防滑地板砖；③楼梯间为花岗岩板；④厨房为防潮砖，屋面为混凝土屋面板（局部为压型钢板），其为上人屋面，其采用4mm厚SBS防水卷材及JG-2防水冷胶料，二面三胶复合层。保温层为110厚水泥聚苯板，木门油漆均为中等清漆，对于铁艺、栏杆等铁件部分油漆采用黑色聚氨脂磁漆。电气部分：电源由该中心大楼院内箱式变电站低压侧采用三相四线制（380/220V）引入本楼，入户导线采用VV23-1KV型电缆埋地敷设；竖井内干线采用VV-1KV型电缆穿厚钢管沿井壁明敷；第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页支线采用BV-500V型铜线穿厚钢管在梁、板、墙内暗敷，分支回路采用BV-500V型铜线穿硬质阻燃PVC管暗敷设，其保护方式采用TN-S系统，零线（N）和保护线（PE）从低压配电室即分开，所有电气设备的金属外壳均应与PE线可靠连接，重复、工作和防雷接地及弱电系统采用联合接地方式，其电阻Rd小于1欧姆。防雷部分：接二类防雷设防，屋面设明装避雷带φ12镀锌圆钢，支架采用25*4扁钢，支架露出女儿墙高度H=100mm，支架每米一个，避雷引下线利用建筑物钢筋砼柱内二根主筋，接地装置利用基础内底板钢筋，全楼做总等电位连接。弱电部...
