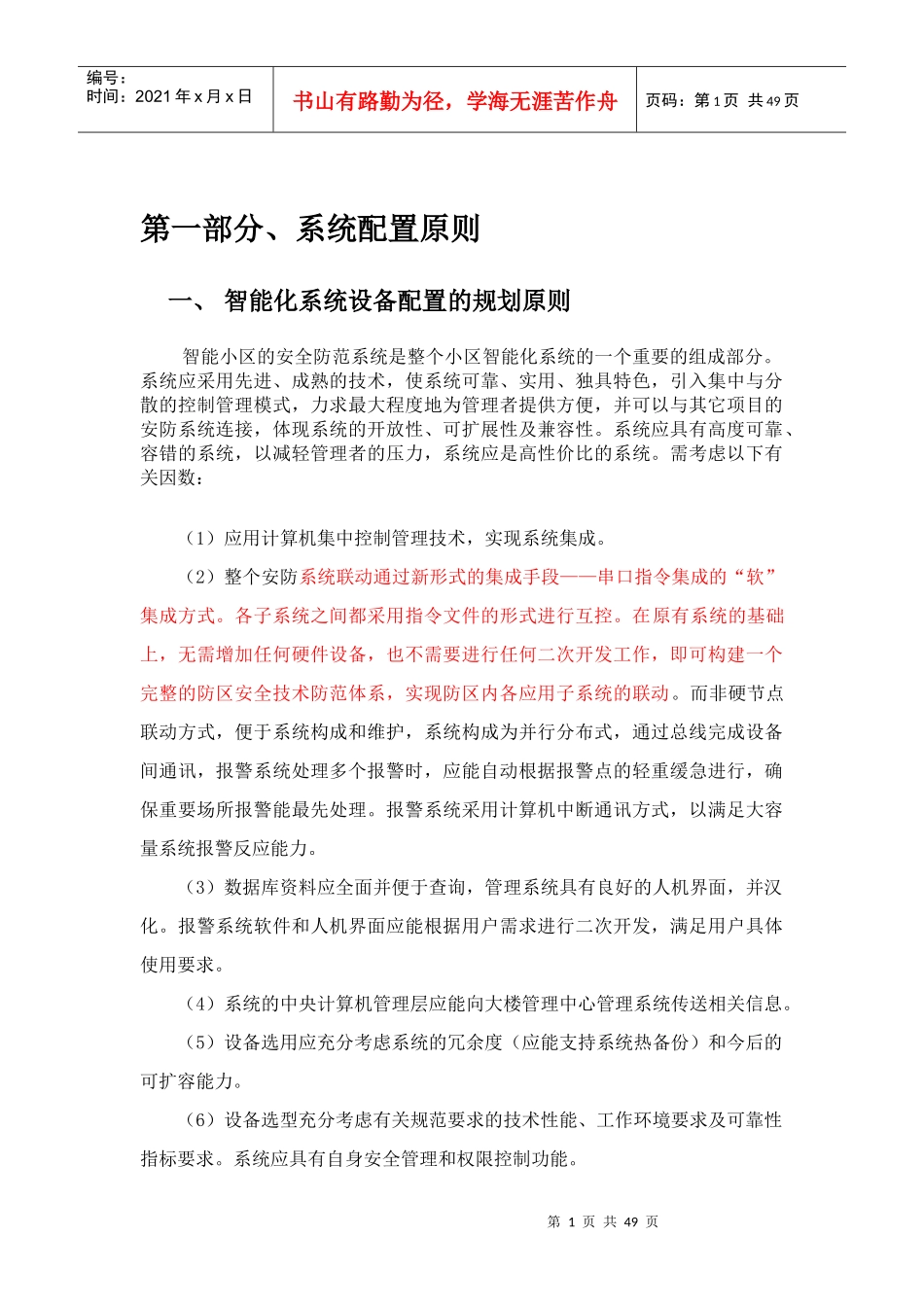

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页第一部分、系统配置原则一、智能化系统设备配置的规划原则智能小区的安全防范系统是整个小区智能化系统的一个重要的组成部分。系统应采用先进、成熟的技术，使系统可靠、实用、独具特色，引入集中与分散的控制管理模式，力求最大程度地为管理者提供方便，并可以与其它项目的安防系统连接，体现系统的开放性、可扩展性及兼容性。系统应具有高度可靠、容错的系统，以减轻管理者的压力，系统应是高性价比的系统。需考虑以下有关因数：（1）应用计算机集中控制管理技术，实现系统集成。（2）整个安防系统联动通过新形式的集成手段——串口指令集成的“软”集成方式。各子系统之间都采用指令文件的形式进行互控。在原有系统的基础上，无需增加任何硬件设备，也不需要进行任何二次开发工作，即可构建一个完整的防区安全技术防范体系，实现防区内各应用子系统的联动。而非硬节点联动方式，便于系统构成和维护，系统构成为并行分布式，通过总线完成设备间通讯，报警系统处理多个报警时，应能自动根据报警点的轻重缓急进行，确保重要场所报警能最先处理。报警系统采用计算机中断通讯方式，以满足大容量系统报警反应能力。（3）数据库资料应全面并便于查询，管理系统具有良好的人机界面，并汉化。报警系统软件和人机界面应能根据用户需求进行二次开发，满足用户具体使用要求。（4）系统的中央计算机管理层应能向大楼管理中心管理系统传送相关信息。（5）设备选用应充分考虑系统的冗余度（应能支持系统热备份）和今后的可扩容能力。（6）设备选型充分考虑有关规范要求的技术性能、工作环境要求及可靠性指标要求。系统应具有自身安全管理和权限控制功能。第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页（7）防入侵报警系统具有自检功能，能自检到具体故障点，能自检设备间的通讯是否正常，以及区分线路的开路、短路故障类型，并在CRT上根据不同故障类型显示相应的图标，以便值班操作人员直观了解。（8）闭路电视监控系统采用高清晰度CCD摄像机、球型防尘罩，应安装美观、监视有效，并具有预置点手动、自动操控功能。监控中心可通过视频矩阵对任意现场图像进行实时监视；可定点也可时序循环监视；具有字符显示功能；数字图像存储及检索回放功能；报警及联动功能。二、智能化系统设备配置目标整个智能化系统中的各子系统既相互关联又相对独立。所有系统的控制端都集中在闭路监控控制中心。整个系统的集成应注重结构清晰合理，操作方便，控制中心的各种信息的显示应准确、醒目、直观。整个系统应具有方便、灵活、先进、可靠的特点。应充分考虑系统的经济性、可扩展性、实用性以及针对性的前提下，构造一个高度智能化、集成化、高性价比、经济、实用、舒适的智能化小区。三、智能化系统设备配置的设计依据《居住小区智能化系统建设要点与技术导则》《智能建筑设计标准》（GB/T50314—2000）《30MHZ—1GHZ声音和电视信号电缆分配系统》（GB11318—1989）《民用建筑电气设计规范》（JGJ/T16-92）《民用闭路监视电视系统工程技术规范》（GB50198-94）《安全防范工程程序要求》（GA/T75-94）《安全防范工程验收规则》(GA308-2001)《可视对讲系统》GA/T269-2001第3页共49页第2页共49页启动图像弹出及或灯光打开摄像机CCTV控制系统图形用户界面警情提示防盗报警系统发生报警报警图像切换及或预置位/花样调用自动启动录像机录像录像回放及显示出入口管理非法出入/读卡启动图像弹出及或灯光打开CCTV控制系统图形用户界面警情提示非法入侵/读卡点图像显示启动录象机录像/录像回放及显示编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页《家居布线标准》（TIA/EIA570-A）《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）《显示屏通用规范》（SJ/T11141-1997LED）《电子产品外壳防护标准》（GB4208-93）相关行业的、地方性规定及规范**小区项目智能化系统设计相关资料及图纸四、智能化系统联动...
