燃气钢骨架聚乙烯管断管施工工艺初探VIP免费

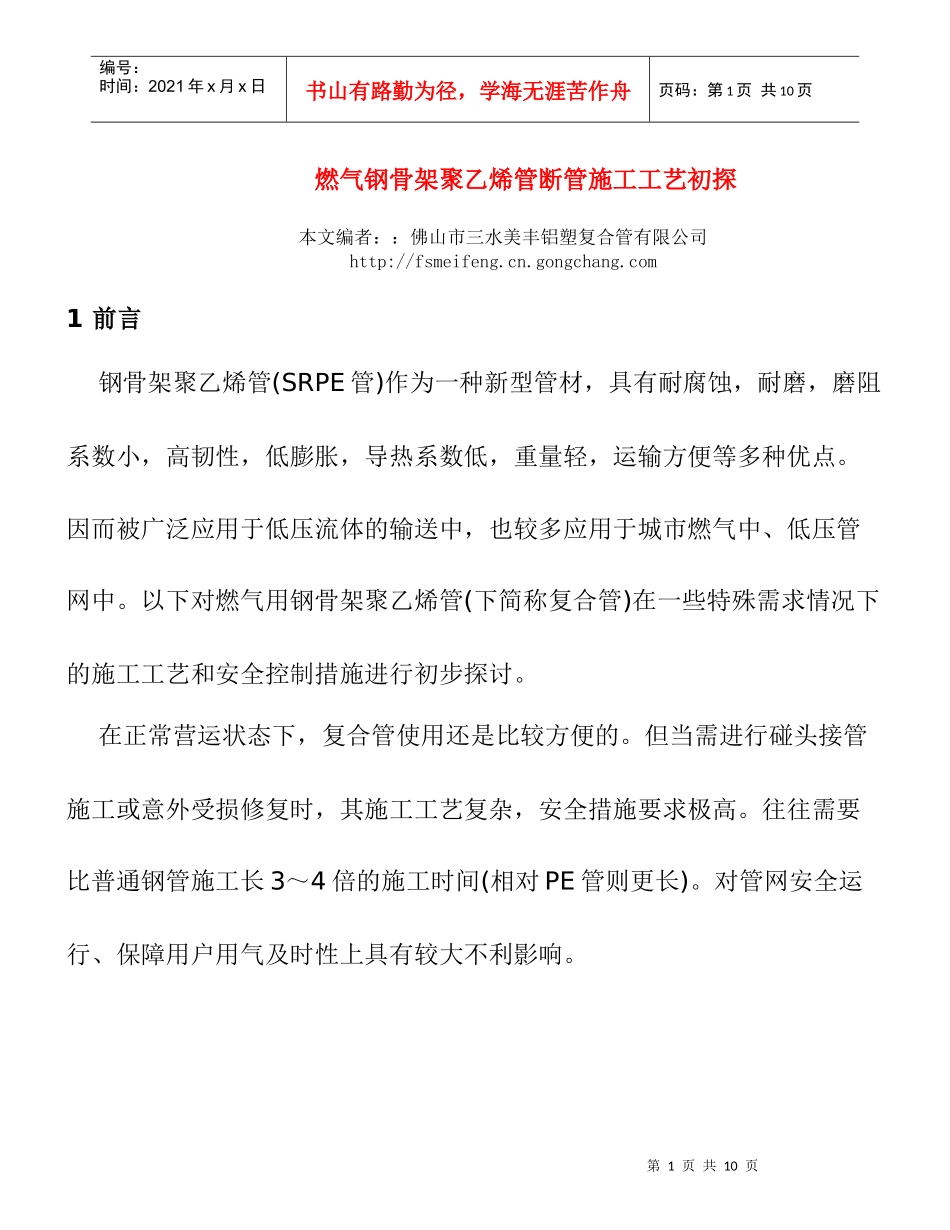

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页燃气钢骨架聚乙烯管断管施工工艺初探本文编者：：佛山市三水美丰铝塑复合管有限公司http://fsmeifeng.cn.gongchang.com1前言钢骨架聚乙烯管(SRPE管)作为一种新型管材，具有耐腐蚀，耐磨，磨阻系数小，高韧性，低膨胀，导热系数低，重量轻，运输方便等多种优点。因而被广泛应用于低压流体的输送中，也较多应用于城市燃气中、低压管网中。以下对燃气用钢骨架聚乙烯管(下简称复合管)在一些特殊需求情况下的施工工艺和安全控制措施进行初步探讨。在正常营运状态下，复合管使用还是比较方便的。但当需进行碰头接管施工或意外受损修复时，其施工工艺复杂，安全措施要求极高。往往需要比普通钢管施工长3～4倍的施工时间(相对PE管则更长)。对管网安全运行、保障用户用气及时性上具有较大不利影响。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页对于计划性的复合管断管碰头施工，在完全了解施工要求和管网现况的情况下，需预先做好施工方案并经审查通过，计划好停、送气时间并通告用户。2复合管断管碰头施工的基本步骤下面以Dn300中压B级燃气复合管碰头施工为例对施工步骤及注意事项进行说明。需求：Dn300中压B复合管干管上需碰头连接dn300PE管，见图1。图2为施工方案示意。2.1开挖工作坑及运行管网停气准备工作第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页复合管工作坑开挖宜按碰头方案提前开挖到位并做好支护、排水等准备工作。相对PE管和钢管碰头而言，同样管径的复合管施工需要更大的操作空间。这是因为复合套筒与复合管外表面打磨要求比较高，复合套筒全部打入复合管后一般比较紧，固定三通后回退套筒时需要较大的操作空间。为便于管表面打磨，管底也需留有足够空间便于打磨管下半周。因此。工作坑应尽可能挖大并做好排水工作(可采用挖积水坑抽排方法)，保证沟底干燥、平整、宽敞有利施工进行。停气准备工作是指按既定的停气方案提前关闭施工段管网控制闸门，测算管内气量和区域内用户用量，通过闸门控制力争达到最大限度的减少燃气排放量的效果，按时停气放散(一般会提前3—4天张贴停气通知)。在有人区域内放散一般采用在凝水缸、放散杆上接放散火炬燃烧的方式进行，点火炬燃烧时注意风向和附近的树木、电线等。一般情况下，放散完成后应对管网进行惰性气体置换(采用氮气)，充氮置换应采用低速进气方式，排气口应尽量选用大口径放散口，这样管内可形成稳定氮气层平推方式，可第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页较快置换合格。一般要求在施工管段前后排放口检测燃气浓度低于20LEL(100LEL为可燃气爆炸下限)方为合格。2.2机械或手工断管管网置换合格后，可采用机械或手工断管(包括采用电锯等)，断管前用记号笔绘好断管区域，最好每个断管口全部划好断管线和控制线，这样可保证断管施工时可随时修正偏差，保证断管尺寸的精确。若采用手工断管，可自制一些断管锯有助于提高工作效率，可采用较硬的锯条。需要提醒的是，一般应采用先断一刀，复核尺寸后再断另外一刀的方式进行，避免出现两刀同时断开后发现与原测量尺寸发生偏差的现象(复合管深埋地下，有时会有受拉、压、扭等多种情况，断开后极有可能发生变形)。断管工序主要要防止断口不齐的现象。2.3断口浓度检测，采用堵气球等对断管口进行封堵管道断开后，应对断口进行可燃气体浓度检测，若浓度超标，必须先采取措施，降低可燃气体浓度于安全值下(可采用强制换气，管网局部冲氮气第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页等方法)，合格后再采用堵气球配合耐火泥封堵管口的方式进行封堵，这样可确保即使在阀门内漏的情况下，也可保证施工区域的可燃气体浓度控制在安全值以下(阀门附近的放散口宜开启)，如图3所示。2.4断口清理、开槽、封堵，管外表面打磨因复合管的特殊制造工艺及结构形式，作为骨架的钢丝沿管周向和轴...
