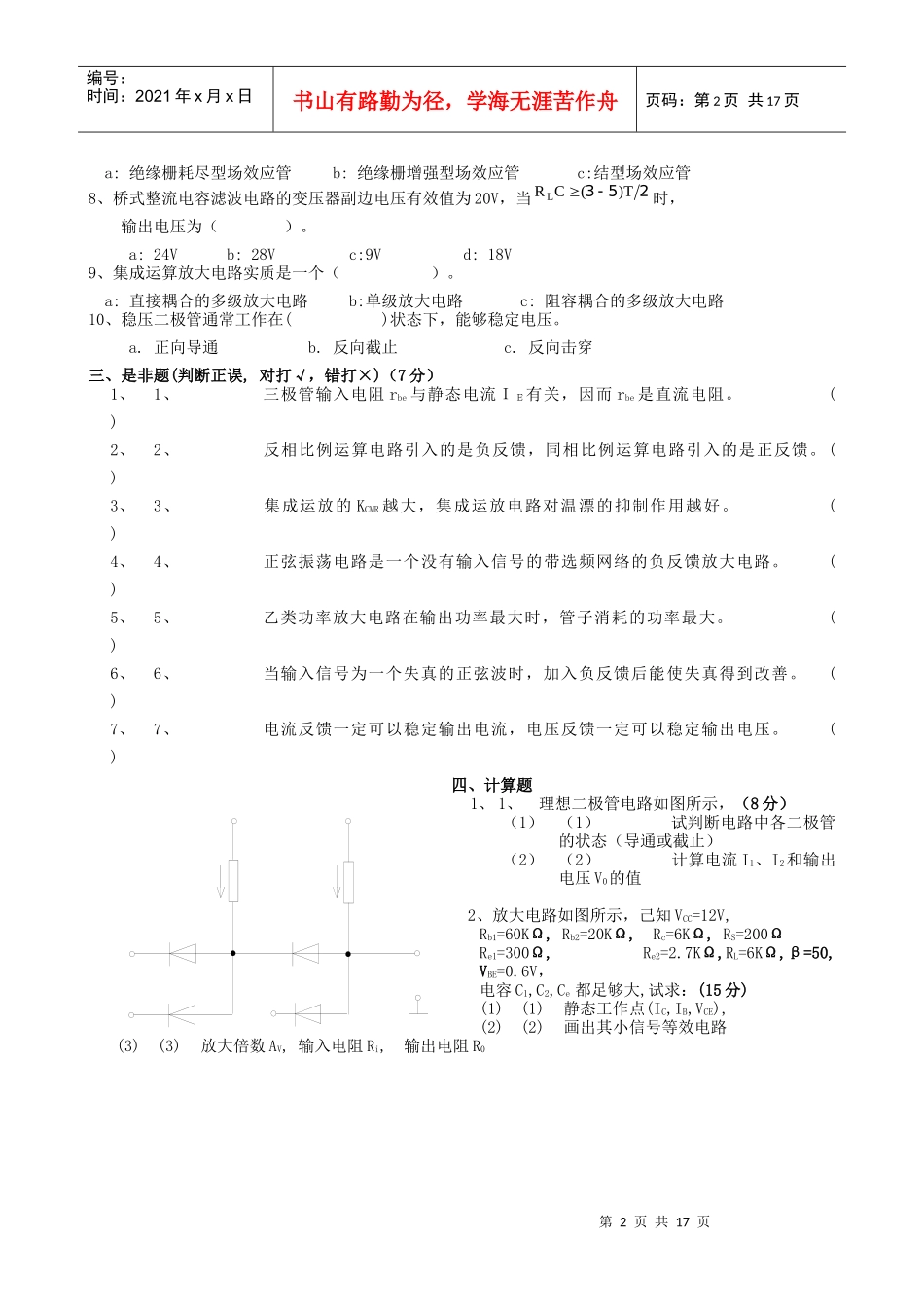

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页模拟题一一、填空（20）分1、在杂质半导体中，多数载流子的浓度主要取决于，少数载流子的浓度则与有很大关系。2、场效应管是控制器件，而双极型三极管是控制器件。绝缘栅型场效应管输入电阻很大,是因为原因。3、放大电路中，己知三极管三个电极的对地电位为VA=-9V，VB=-6.2V,VC=-6V,则该三极管是三极管，Ａ为极，Ｂ为极，Ｃ为极。4、正弦波振荡电路产生振荡的幅值条件是，相位条件是，电路起振的条件是。5、为了提高功率放大电路的输出功率和效率，三极管应工作在类状态，其最高效率可达到；而要消除交越失真，则应工作在类状态。6、己知放大电路的输入信号电压为１ｍV．输出电压为１V，引入负反馈后，为得到同样的输出电压，需加输入信号电压10mV，则引入的反馈系数为；电路的反馈深度为。7、在单相桥式整流电路中，若变压器副边电压的有效值为10V，整流二极管视为理想元件，则输出电压为V；二极管承受的反向电压峰值为V。8、采用差分放大电路的目的是为了。二、单项选择题（20分）1、当温度升高时，半导体三极管的β()，穿透电流ICEO()，Vbe()a:变大b:变小c:不变2、在OTL功率放大电路中，电源电压VCC=16V，RL=8Ω，在理想情况下最大输出功率为（）。a:32Wb:8Wc:4Wd:16W3、电路如图所示，该电路为（）a:微分运算电路b:积分运算电路c:对数运算电路4、电路如图所示，该电路的放大倍数（）设运放是理想的。a:20b:-20c:21d:-215、三极管工作在饱和区时，发射结()，集电结()。a.正向偏置b.反向偏置c.无偏置电压6、电路如图所示，Rf引入的反馈为()a:电流串联负反馈b:电压串联负反馈c:电流并联负反馈d:电压并联负反馈7、在场效应管放大电路中，不能采用自给偏压电路的场效应管为（）iVVVoA第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页a:绝缘栅耗尽型场效应管b:绝缘栅增强型场效应管c:结型场效应管8、桥式整流电容滤波电路的变压器副边电压有效值为20V，当时，输出电压为（）。a:24Vb:28Vc:9Vd:18V9、集成运算放大电路实质是一个（）。a:直接耦合的多级放大电路b:单级放大电路c:阻容耦合的多级放大电路10、稳压二极管通常工作在()状态下，能够稳定电压。a.正向导通b.反向截止c.反向击穿三、是非题(判断正误,对打√，错打×)（7分）1、1、三极管输入电阻rbe与静态电流ＩＥ有关，因而rbe是直流电阻。()2、2、反相比例运算电路引入的是负反馈，同相比例运算电路引入的是正反馈。()3、3、集成运放的KCMR越大，集成运放电路对温漂的抑制作用越好。()4、4、正弦振荡电路是一个没有输入信号的带选频网络的负反馈放大电路。()5、5、乙类功率放大电路在输出功率最大时，管子消耗的功率最大。()6、6、当输入信号为一个失真的正弦波时，加入负反馈后能使失真得到改善。()7、7、电流反馈一定可以稳定输出电流，电压反馈一定可以稳定输出电压。()四、计算题1、1、理想二极管电路如图所示，（8分）（1）（1）试判断电路中各二极管的状态（导通或截止）（2）（2）计算电流I1、I2和输出电压V0的值2、放大电路如图所示，己知VCC=12V,Rb1=60KΩ,Rb2=20KΩ,Rc=6KΩ,RS=200ΩRe1=300Ω,Re2=2.7KΩ,RL=6KΩ,β=50,VBE=0.6V，电容C1,C2,Ce都足够大,试求：(15分)(1)(1)静态工作点(IC,IB,VCE),(2)(2)画出其小信号等效电路(3)(3)放大倍数AV,输入电阻Ri,输出电阻R0253T)(CRL第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页五、非客观题（8分）反相输入的加法电路如图（a）所示。已知R1=R2=R3=Rf，如果输入u1,u2,u3的波形如图（b）所示，试求输出电压u0的表达式，并画出u0的波形。设运放为理想的。(a)(b)六、非客观题：1、试分析下列电路，回答以下问题：（7分）（1）（1）欲使电路产生正弦波振荡，图中j,k,m,n四点应如何连接？（2）已知C1=C2=200PF,欲使振荡频率为1000kHZ,电感应为多大？2、2、电路如图所示，设运放为理想的。7805为三端稳压器，试求输出电压Vo的可调范围。（7分）第4页共17页第3页共17页编号：时...
