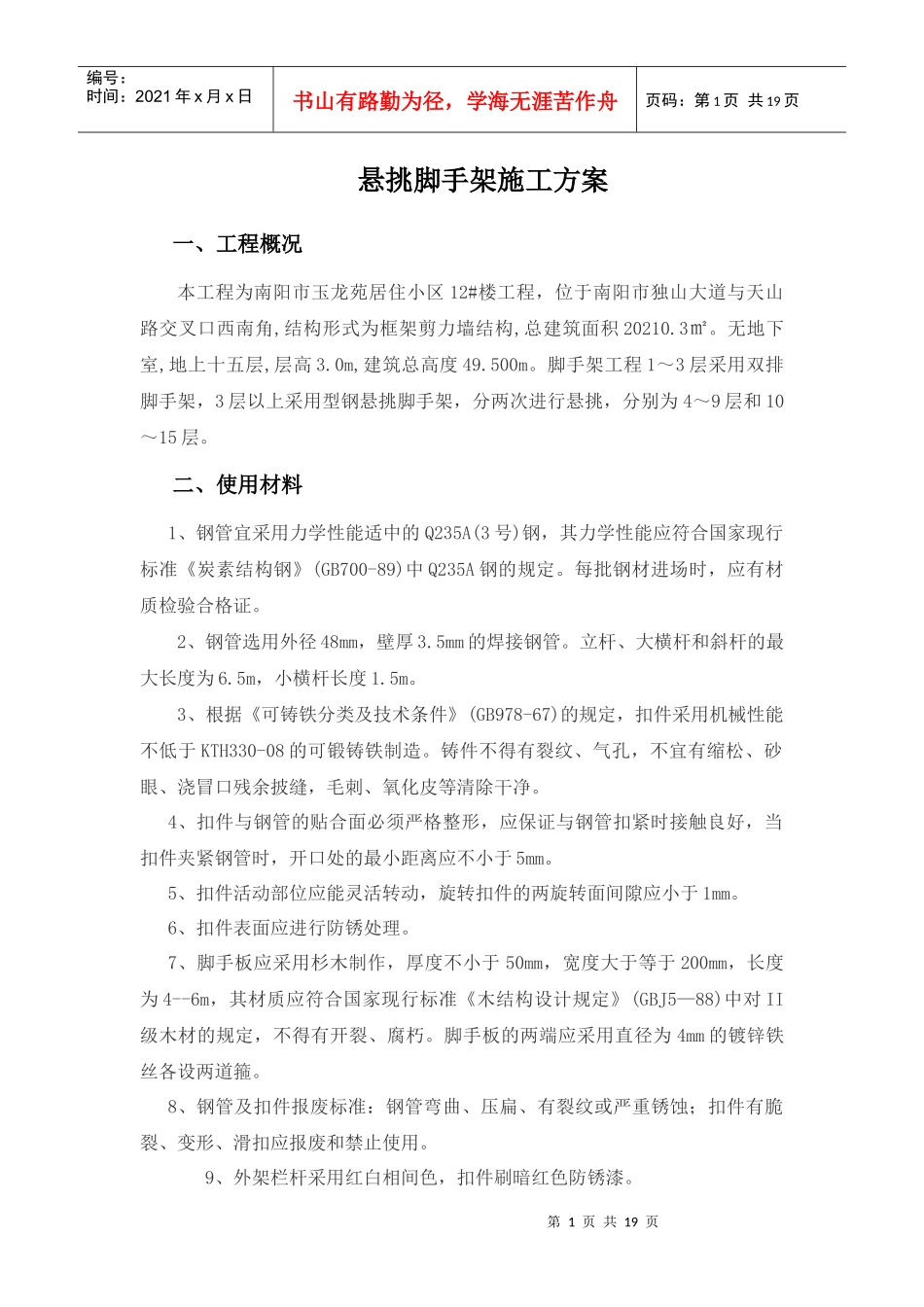

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页悬挑脚手架施工方案一、工程概况本工程为南阳市玉龙苑居住小区12#楼工程，位于南阳市独山大道与天山路交叉口西南角,结构形式为框架剪力墙结构,总建筑面积20210.3㎡。无地下室,地上十五层,层高3.0m,建筑总高度49.500m。脚手架工程1～3层采用双排脚手架，3层以上采用型钢悬挑脚手架，分两次进行悬挑，分别为4～9层和10～15层。二、使用材料1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径48mm，壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板应采用杉木制作，厚度不小于50mm，宽度大于等于200mm，长度为4--6m，其材质应符合国家现行标准《木结构设计规定》(GBJ5—88)中对II级木材的规定，不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌铁丝各设两道箍。8、钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。9、外架栏杆采用红白相间色，扣件刷暗红色防锈漆。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页三、搭设工艺流程1、基本搭设方式及材料的选择先搭设三层以下的落地式双排脚手架，后搭设悬挑脚手架。挑架分别从三层顶和九层顶开始搭设，搭设的架体高度为19m。挑架搭设的施工方法：在放槽钢底位置放大横杆，然后把槽钢放在大横杆上，再把立杆竖在槽钢上，接下来按普通的搭设方法搭设，同时安装完挑架底座，等到砼强度达到设计要求后再拆除槽钢下的大横杆，使上面挑架成为独立的架体。挑架底座采用一根[14槽钢。2、架子搭设工艺流程：在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设脚手板，绑扎防护及档脚板、立挂安全网。3、架体与建筑物的拉结采用顶撑、钢管等组成的部件拉力、压力由顶撑、钢管等传递。4、安全网（1）挂设要求：安全网应挂设严密，用塑料蔑绑扎牢固，不得漏眼绑扎，两网连接处应绑在同一杆件上。安全网要挂设在棚架内侧。（2）脚手架与施工层之间要按验收标准设置封闭平网，防止杂物下跌。5、安全挡板：通道口及靠近建筑物的露天作业场地要搭设安全防护棚，通道口安全防护棚需向两侧各伸出1M，向外伸出3M。四、搭设技术措施1、外架搭设(1)、立杆垂直度偏差不得大于架高的1/200。(2)、立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3，同一步内不允许有二个接头。(3)、立杆顶端应高出建筑物屋顶1.5m。(4)、脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(5)、大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并不小于6m。(6)、大横杆对接扣件连接、对接应符...
